Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.1 Imiotsa kute vahetaja 291 6 6 Jn 6.1 - 7 Otsakuvahetaja mudelil e C&P/CPP - magasini vahetami…
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
290
6.1.3 Otsakuvahetaja C&P20/C&P20 P2/CPP monteerimine
Otsakuvahetajad on kinnitatud COT-osale.
Seadke imiotsakute vahetusmehhanism nii, et viltune külg oleks suunatud COT-osa poole.
6
6.1.3.1 Näpunäiteid kasutamise kohta
Magasini esmakordsel laadimisel imiotsakutega kinnitage magasinile kleebis imiotsakute
tüübi identifitseerimiseks.
6
Avage lukustusplaat ja asetage imiotsakud otsakupesadesse.
Sulgege lukustusplaat nii, et imiotsakud ei saaks magasinist välja kukkuda.
6
6
Otsakuvahetaja programmeerimist on kirjeldatud SIPLACE Pro kasutusjuhendis.
6.1.3.2 Magasini vahetamine
Suruge hooba (pos 1 Jn 6.1 - 7, lk 291), et vabastada magasin
trukikuulide (pos 5 jn 6.1 - 7
, lk 291). Tõstke magasin kandurilt maha.
HOIATUS
Erinevate konfiguratsioonide korral tööpeade kokkupõrkeoht.
Erinevate konfiguratsioonide korral võib tööpea puruneda.
Paigaldage iga ladumispea jaoks üksnes juurdekuuluv imiotsakute vahetusmehha-
nism koos vastava ladumispea imiotsakumagasinidega.
MÄRKUS
6
Laadige magasinid imiotsakutega masinast eemal ja asetage masinasse ainult täie-
likult täidetud magasinid.
ETTEVAATUST!
Magasinide täitmine.
Magasine tohib täita ainult siis, kui kõik Collect&Place-tööpeas asuvad imiotsakud
oma
magasinidesse tagasi pannakse.
MÄRKUS
Ummistusoht.
Kui komponendid kukuvad magasini, võib lukustusplaat ummistuda.
Vältige komponentide kukkumist salvede peale.
Selle vältimiseks tuleb korrapäraselt puhastada magasine ja vabu kohti.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.1 Imiotsakute vahetaja
291
6
6

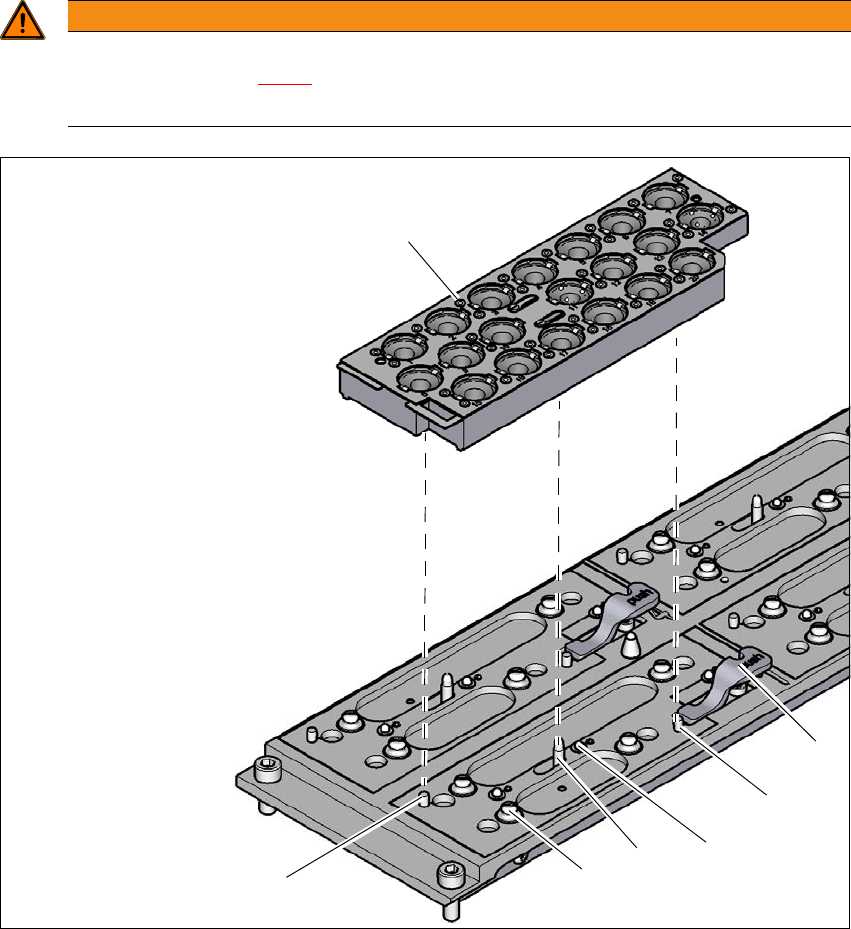

Jn 6.1 - 7 Otsakuvahetaja mudelile C&P/CPP - magasini vahetamine
(1) Hoob magasini tõstmiseks
(2) Silindertihvt magasini ava jaoks
(3) vedrutihvt mikrolüliti vallandamiseks
(4) Liugurmehhanismi tihvt, nihutab lukustusplaati
(5) Plõkskinniti kuul
(6) Silindertihvt magasini pilu jaoks
(7) Asendi „salv lukustatud" lukustusplaat
HOIATUS
Tööpea kokkupõrkeoht väljaulatuva hoovaga.
Magasinist (pos 1 Jn 6.1 - 7) väljapoole ulatuv hoob võib põhjustada tööpea kokkupõrget.
Seetõttu veenduge, et hoovad ei ulatuks magasinist väljapoole.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
292
6
Asetage magasin trukikuulidele (pos 5 Jn 6.1 - 7, lk 291).
Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-
aegselt.
6.1.3.3 Asukoha tuvastamine
Igal otsakuvahetaja magasinil on kaks sümbolit asendi määramiseks.
6

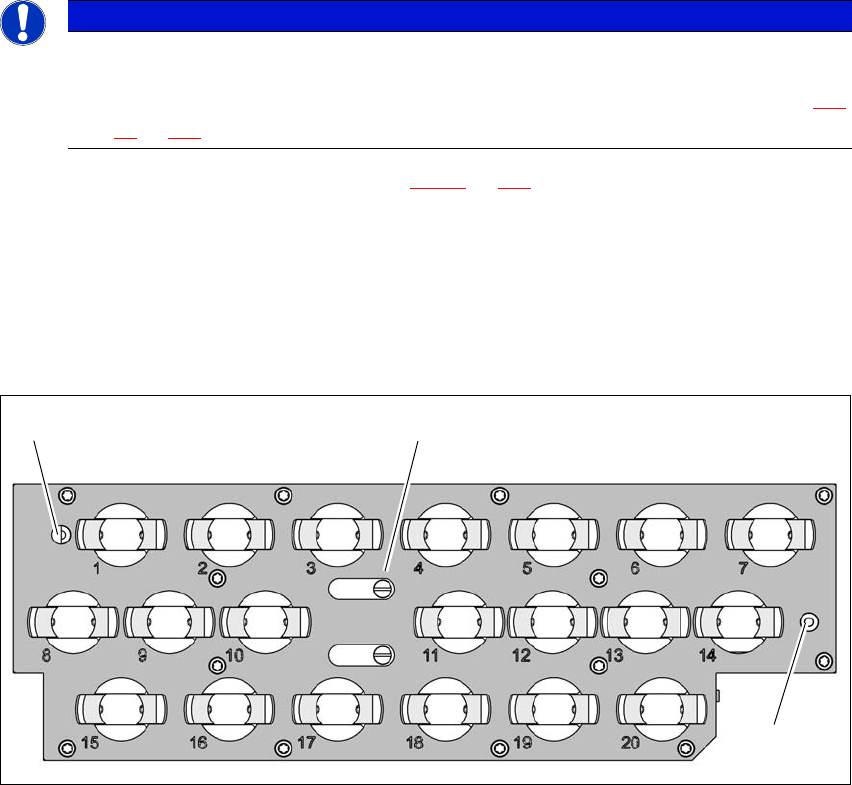

Jn 6.1 - 8 Imiotsakute magasin: pesade numeratsioon, koordinaatmärgid asukoha ja nurga määramiseks
(1) Asendi „salv vabastatud" lukustusplaat
(2) Koordinaatmärgid asukoha määramiseks
MÄRKUS
6
Nihutage lukustusplaat asendisse "Magasin lukustatud".
Joondage enne sisestamist magasin välja nii, tsentreerimistihvtid (pos 2 ja 6 Jn 6.1
- 7, lk 291) libisevad tsentreerimisavadesse ja pikiavasse.
(1)
(2)
(2)
