Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.15 Smart Pin Support 329 6 Jn 6.15 - 3 Smart Pin Support - salvetüüp Q10 6 Jn 6.15 - 4 Smart Pin Su…
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.15 Smart Pin Support Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
328
6
Jn 6.15 - 2 Smart Pin Supporti haarats
Haarats on paigaldatud portaalile. See haarats võtab tugitihvte ettenähtud salvest ning paigutab
need tõstelauale. Tugitihvtide asendid saab ladumismasinas määratleda eraldi iga plaadipoole
jaoks SIPLACE Pro Board Editori abil.
Saadaval on kaks erinevat salvetüüpi automaatse vahetuse jaoks max 10 tugitihvti masina erine-
vates konfiguratsioonides. Need salved on ühendatud salvehoidikuga ning on ühendatud kompo-
nendikäru COT-osaga.
– Smart Pin Support - salvetüüp Q10 [toote nr 03087404-xx]
– Smart Pin Support - magasini tüüp L10 [artikli nr 03087508-xx]
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.15 Smart Pin Support
329
6
Jn 6.15 - 3 Smart Pin Support - salvetüüp Q10
6
Jn 6.15 - 4 Smart Pin Support - magasini tüüp L10
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.16 LCD-monitori ja klaviatuuriga Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
330
6.16 LCD-monitori ja klaviatuuriga
Seadme SIPLACE SX1/SX2 V2 standardvarustuses on klaviatuuriga mitmepuuteline monitor.
Standardse mitmepuutelise monitori asemel saate konfigureerida 15-tollise LCD-monitori koos
klaviatuuriga igal SIPLACE SX1/SX2 V3 juhtpaneelil.
6

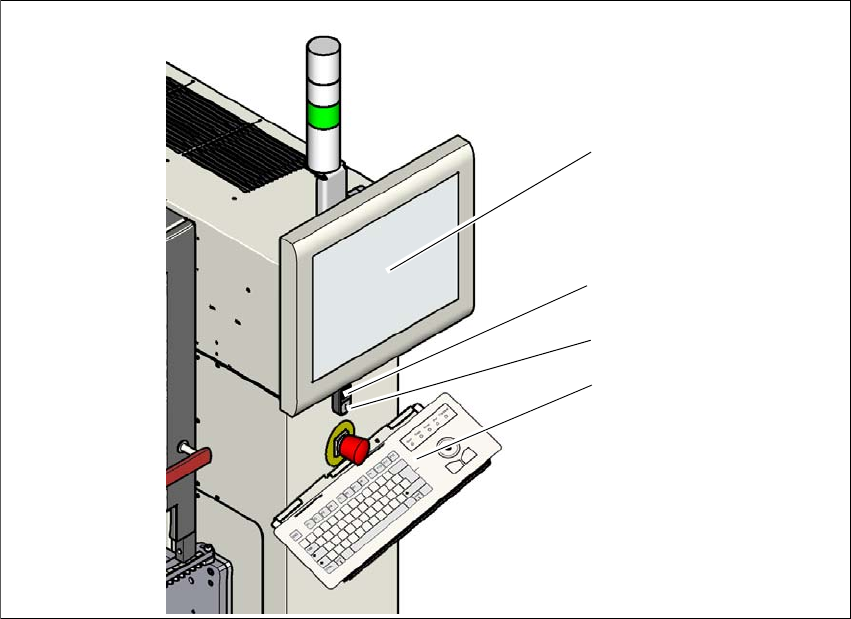

Jn 6.16 - 1 LCD-monitori ja klaviatuuriga
(1) LCD-puuteekraan
(2) Ladumismasina start-nupp (valge)
(3) Ladumismasinal olev stopp-nupp (must)
(4) Klaviatuur
(1)
(4)
(2)
(3)
