Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.9 PCB konveiersüsteem
151
3.9.6 PCB kaamera, tüüp 34 GigE
Toote nr: 03101402-xx
3.9.6.1 Ülesehitus
3

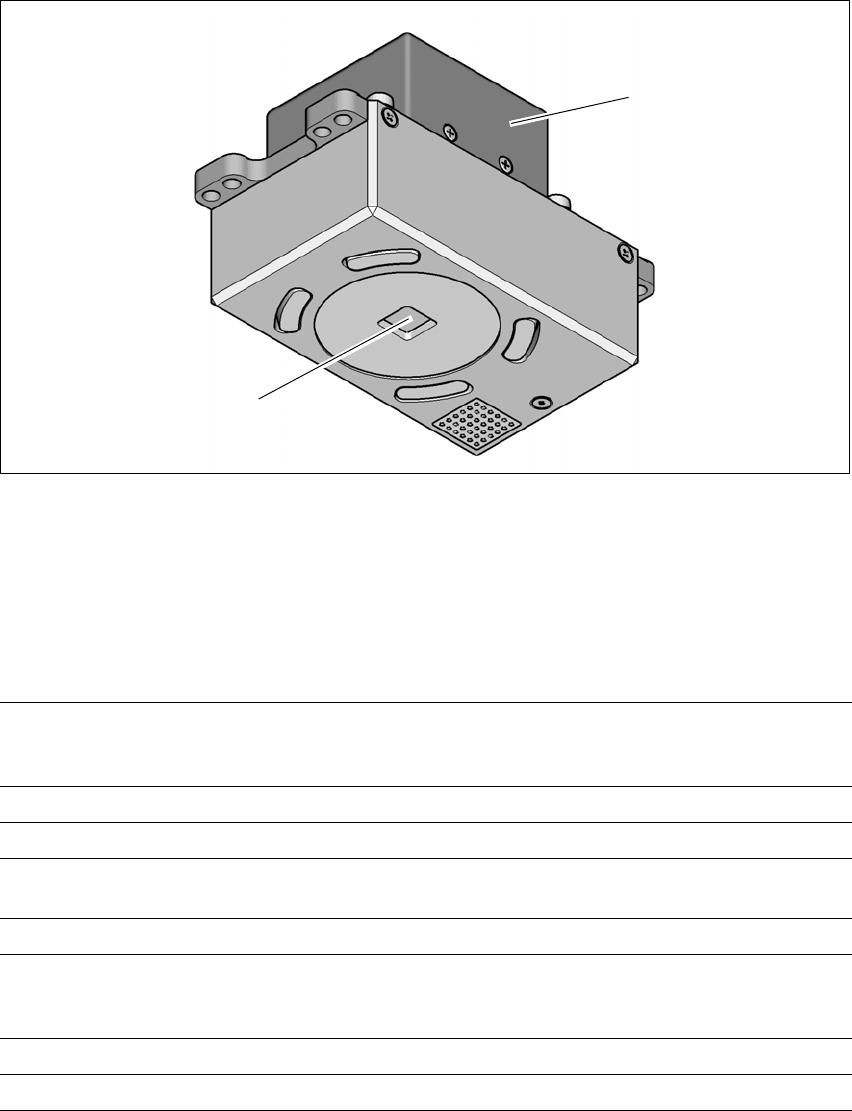

Jn 3.9 - 5 PCB kaamera, tüüp 34 GigE
(1) Kaamera võimendi
(2) Trükkplaadikaamera, optika ja valgustus
3.9.6.2 Tehnilised andmed
3
(1)
(2)
Trükkplaadi koordinaatmärgid Kuni 3 (alamplaadid ja mitmikplaadid)
Kuni 6 pikkade plaatide lisaseadmega (täiendavaid trükkplaadi
koordinaatmärke saadakse optimeerimise teel).
Lokaalsed koordinaatmärgid Kuni 2 trükkplaadi kohta (võivad olla erinevat tüüpi)
Teegimälu Kuni 255 koordinaatmärgi tüüpi alampaneeli kohta
Kujutise analüüs Servatuvastusmeetod (üksikelementide põhjal) tugineb halls-
kaala väärtustele
Valgustuse tüüp Eestvalgustus (3 programmeeritavat nivood)
Avastamisaeg
leppemärgi / halva leppemärgi
kohta
20 ms - 200 ms
Vaateväli 5,78 x 5,78 mm
Kaugus fokaaltasandist 28 mm
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.9 PCB konveiersüsteem Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
152
3.9.6.3 Koordinaatmärkide kriteeriumid
3
3.9.6.4 Tinditäppide kriteeriumid
3
2 koordinaatmärgi lokaliseeri-
misega
3 koordinaatmärgi lokaliseeri-
misega
X-/Y-asukoht, pöördenurk, trükkplaadi keskmine kaardumine
lisaks: lõikedeformatsioon, kaardumine eraldi X- ja Y-suunas
Koordinaatmärkide kujud Sünteesitud koordinaatmärgid: ring, rist, ruut, nelinurk, romb,
ringjad, ruutjad ja nelinurksed kontuurid, topeltrist
Näidis: suvaline
Koordinaatmärgi pind
Vask
Tina
Oksüdeerumata ja jootmiskindel
Kaardunud
≤ 1/10 elemendi laiusest, mõlemad omavad head
kontrastsust ümbruse suhtes
Sünteesitud koordinaatmärkide mõõtmed
Min. ringi ja nelinurga X/Y-suurus:
Min. ümarrõnga ja nelinurga X/Y-suurus:
Min. risti X/Y-suurus:
Min. topeltristi X/Y-suurus:
Min. rombi X/Y-suurus:
Min. kontuurjoone laius rõnga ja kontuurruudu korral:
Min. joone laius risti ja topeltristi korral:
Maks. kõigi koordinaatmärk-kujundite X/Y-suurus:
Maks. risti, topeltristi joonelaius:
Min. tolerantsid üldkehtivalt:
Maks. tolerantsid üldkehtivalt:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1.5 mm
2% nimimõõdust
20% nimimõõdust
Näidiste mõõtmed
Min. suurus
Maks. suurus
0,5 mm
3 mm
Koordinaatmärgi ümbrus Vaba pinna olemasolu referentskoordinaatmärgi ümber pole
vajalik, kui otsingupiirkonnas puuduvad samasuguse kujuga
koordinaatmärgid.
Meetodid - Sünteesitud koordinaatmärkide tuvastamismeetod
- Keskmine hallskaalaväärtus
- Histogrammimeetod
- Malltuvastus
Koordinaatmärkide/struktuuri-
de kujud ja suurused
Sünteesitud koordinaatmär-
gid
Muud meetodid
Sünteesitud koordinaatmärkide mõõtmeid vt jaotisest 3.9.6.3
Koordinaatmärkide kriteeriumid
lk 152.
Min. 0,3 mm
Maks. 5 mm
Kattematerjal Hea katvusega
Tuvastusaeg Sõltuvalt meetodist: 20 ms - 0,2s
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.10 X-sööturmoodulid
153
3.10 X-sööturmoodulid
SIPLACE SX1/SX2 kasutab mudeleid SIPLACE SmartFeeder X ja SIPLACE SmartFeeder Xi.
Näidatud SIPLACE'i lintsööturmoodulid ühilduvad SIPLACE SX1/SX2 komponendilaudadega.
SIPLACE'i lintsööturi põhifunktsioonid on suur haaramistäpsus, võrgus programmeerimine ja söö-
turmooduli komponendilaudae lihtne käsitsemine paigutamise ajal. Sööturmoodulite toide on kon-
taktivaba ning kasutusel on induktiivliides. Iga sööturmoodul suhtleb sööturmooduli juhtplokiga
control unit (FCU), kasutades kahte optilis-elektroonilist kanalit (optilised kiud). Kaks liidest moo-
dustavad EDIF-i (energia- ja andmeliides).
3.10.1 SIPLACE'i lindisööturmoodul
3.10.1.1 Lindi materjal
Lintide võimalik laius on 4 mm kuni 104 mm. Lindi materjaliks on mulliline materjal ("blister") või
paber. Töödelda saab ka pideva kleepkilekattega (PSA-kile) komponendilinte.
Sööturmoodulite konstruktsioon on ette nähtud järgmistele lindistandarditele:
DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003)
IEC 60286-3-2
3
3.10.1.2 Tantaalkondensaatorite käsitsi eemaldamine, kui neid pole üles võetud
Et vältida lõikamise ajal lindi materjali põletuste põhjustamist eemaldamata jäänud tantaalkonden-
saatoritega, on kasutajaliides laiendatud võimalusega „Peata kohe ülesvõtmise vea korral".
SIPLACE Pro puhul peab see suvand valitud olema. Ladumismasinas asetatakse komponent,
mida üles ei tõstetud, edasi, kuni see on valmis komponendilindilt kõrvaldamiseks. Lint jääb
seisma ning operaatorile saadetakse teade, mis teavitab operaatorit tantaalkomponendi eemal-
damise vajadusest. Kui teine rada on kasutatav, jätkab ladumismasin ladumist. Kuid operaator
võib ladumismasina ka seisma jätta ja tantaalkomponendi eemaldada. Kui teist vaba rada pole
võimalik kasutada ning teiste komponentide ladumist pole võimalik jätkata, siis ladumismasin
seiskub. Sellisel juhul võib operaator tantaalkomponendi eemaldada ja vea kviteerida. Kui ope-
raator on ladumismasina taaskäivitanud, ladumine jätkub ning komponente hakatakse võtma ra-
jalt, mille kasutamine on jälle lubatud.
3
MÄRKUS
Selle tarkvarafunktsiooni rakendamine on kasulik ka kallite komponentide korral.
Palun järgige ka ohutusjuhiseid metallpulbri baasil valmistatud kondensaatorite kohta
(vt jaotist 2.5.3
, lk 69).
