3.7.2 SIPLACE SpeedStar C&P20 P mudelil SIPLACE SX1/SX2 V2
3
SIPLACE SX1/SX2 V2 kasutab tippladumisvõimsuse saavutamiseks SIPLACE SpeedStar
C&P20.
3
ETTEVAATUST!
Ladumispea vajutamiseks hoidke alati pidemest
Ladumispead tohib liigutada üksnes selle käsitsi vajutamisega vastu kaasasolevat pidet.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.7 Ladumispea
121
3.7.2.1 Ülevaade
3

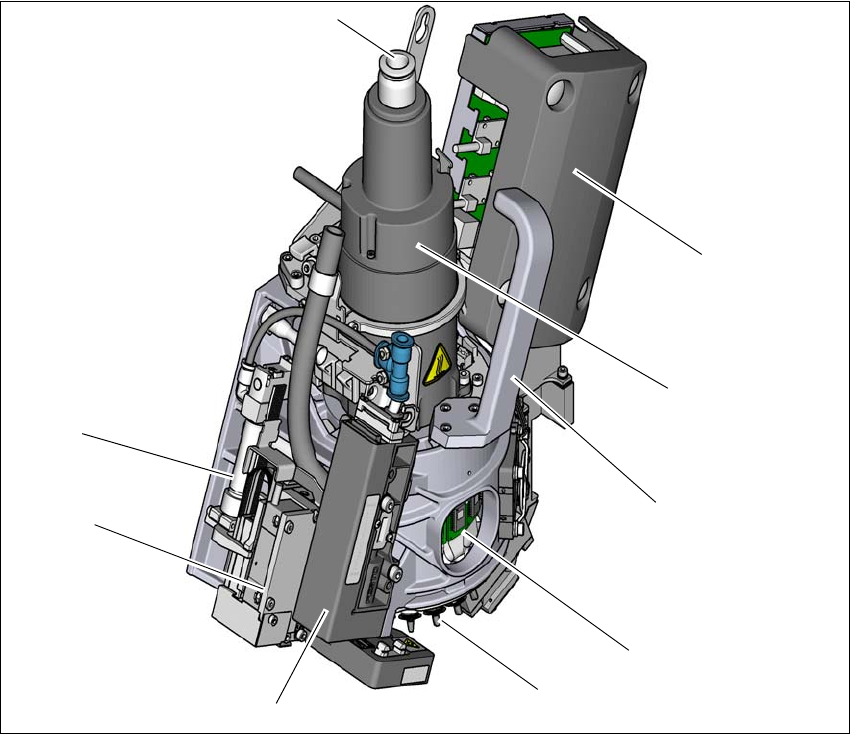

Jn 3.7 - 2 SIPLACE C&P20 P - ülevaade
(1) Suruõhuühendus 20 venturidüüsidele haaramis-/ladumis- ja hoideahelas
(2) „Vaakumanduri hoideahela" plaat
(3) Tähemootor
(4) Käepide
(5) DP-ajam, 20 ajamit
(6) Täht 20 imiotsakuga
(7) Rõhureguleerimisventiil
(8) Z-mootor (lineaarmootor)
(9) Tagastussilinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.7 Ladumispea Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
122

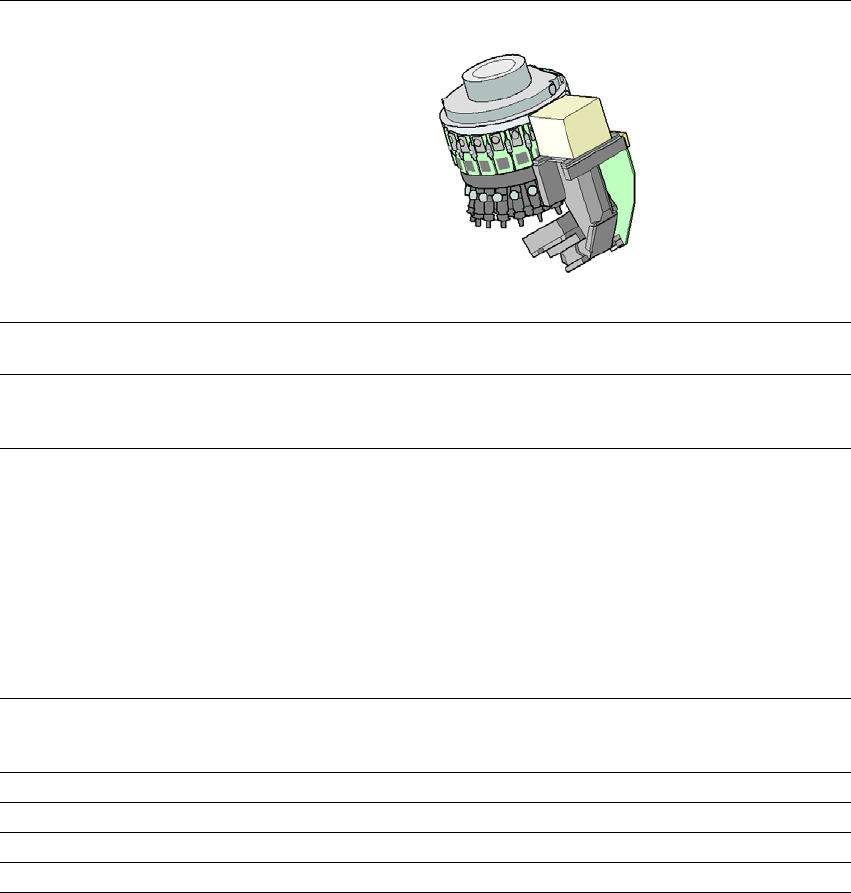

3.7.2.2 SIPLACE SpeedStar (C&P20 P) tehnilised andmed
3
SIPLACE SpeedStar(C&P20 P)
Komponendikaameraga,
tüüp 23
Komponendikaameraga,
tüüp 41
Komponendisortiment
*a
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised
andmed, kliendispetsiifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
01005 kuni 2220, Melf, SOT,
SOD
0201 (meetersüsteem) kuni
2220, Melf, SOT, SOD, Bare-
Die, Flip-Chip
Komponentide omadused
Max kõrgus
Min viigusamm
Min viigulaius
Min viigulaba samm
Min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
4 mm
250 µm
100 µm
400 µm
200 µm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4 mm
80 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Mahaasetamisjõud 1,3 N ± 0,5 N (vaikeväärtus)
0,5 N – 4,5 N
Puutevaba ladumine
Imiotsakute tüübid 40xx 40xx
X/Y-suunaline täpsus
*b
*)b Täpsusväärtused vastavad SIPLACE'i tarne- ja teenusemahtude tingimustele.
± 41 µm / 3σ ± 41 µm / 3σ
Nurktäpsus ± 0,5° / 3σ ± 0,5° / 3σ
Valgustustase 5 5
