Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.2 Infrast ruktuur masina paigaldu skohas 195 4.2.3.4 T oiteühendus ILMA toitekaablita …
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
194
4.2.3.3 Toiteallika tehnilised andmed
Toitekaablil võivad olla järgmised konfiguratsioonid:
(1) Ilma
toitekaablita
(2) 5 x 4 mm² CEE pistikuga; punane 16 A (vastavalt standardile IEC 60309),
3 x 380 V~ kuni 3 x 415 V ± 10%, 50/60 Hz pinge
(3) 5 x 4 mm² ILMA pistikuta, 3 x 200 V~ kuni 3 x 220 V~ ± 10%; 50/60 Hz või 3 x 380 V~ kuni 3
x 415 V ± 10%, 50/60 Hz toitepinge
Juhtmesoonte värvikood sõltub riigist, kus masinat kasutatakse.
4
4
HOIATUS
Toitekaabli ristlõige ja pikkus
Toitekaabli ristlõige ja pikkus mõjutab
ladumismasina lühisvoolunäitajat (SCCR).
Toitekaabli vahetamisel ärge suurendage juhtmete ristlõiget ega lühendage kaabli pik-
kust.
HOIATUS
Elektrijuhtmed peavad olema selgelt tähistatud.
Iga üksiku ladumismasina ja iga lisaseadme elektrikaablid peavad olema selgelt tähista-
tud ja hästi eristatavad.
Kehtib selle riigi seadusandlus, kus ladumismasinat kasutatakse.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.2 Infrastruktuur masina paigalduskohas
195
4.2.3.4 Toiteühendus ILMA toitekaablita (konfiguratsioon 1)
Tarnimise hetkel EI OLE ladumismasinale toitekaablit ühendatud. Toitekaabel on ühendatud toi-
teploki peaühendusterminali (X94).
4
4
4

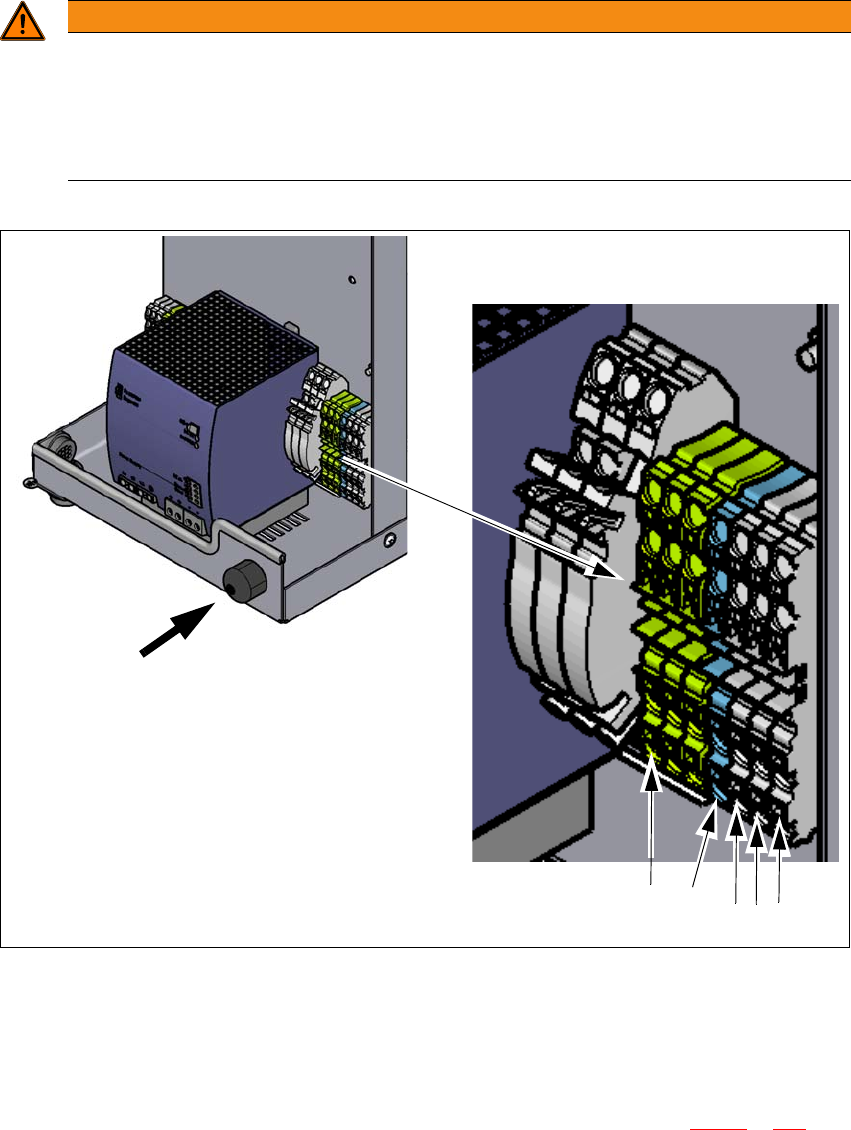

Jn 4.2 - 4 Klemmipaneel toitekaabli ühendamiseks
(1) Toitekaabli L1, L2, L2, N ja PE toiteklemmid (X94). Ühendusklemmide juhtme ristlõige on 4
mm².
(2) Kaablikinnitusega ava toiteplokil
Vedage toitekaabel läbi kaablifiksaatori (2) klemmipaneeli X94 (1) juurde. 4.2 - 4 lk 195.
HOIATUS
Toitekaabli tohib ühendada ainult kvalifitseeritud elektrik.
Toitekaabli tohib ühendada ainult kvalifitseeritud elektrik. Kvalifitseeritud elektrik on isik,
kellel on asjakohane kutsekvalifikatsioon, teadmised ja kogemused, ning kes tunneb
elektripingega seotud ohte ja oskab nende ohtude teket vältida.
Kehtib selle riigi seadusandlus, kus ladumismasinat kasutatakse.
(2)
(1)
L1
L2
L3
N
PE
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
196
Hoolitsege piisava painderaadiuse eest. Juhtmeid ei tohi kokku murda.
Pigistage toitekaabli otstesse hülsid.
Ühendage L1,L2, L3, N ja PE toiteklemmidega X94 (nr 1) joon. 4.2 - 4 lk 195. Jälgige, et
ühendusklemmid ei saaks juhtme sisestamisel kahjustada.
4
Keerake kaablikinnitus käega kinni (nr 2) joon. 4.2 - 4 lk 195.
Jälgige, et juhtmed ja kaablid ei hõõrduks ega jääks kuskile kinni. Vajaduse korral fikseerige
kaablid kaabliköidistega kohale.
4.2.3.5 Toiteühendus KOOS toitepistikuga (konfiguratsioon 2)
Ladumismasinaga on kaasas umbes 5 m toitekaabel KOOS CEE pistikuga, punane 16 A (vasta-
valt standardile IEC 60309).
4
4
Jn 4.2 - 5 CEE-pistiku tähistus
ETTEVAATUST!
Pöörake tähelepanu õigele faasijärjestusele!
Pöörake tähelepanu õigele faasijärjestusele. Vale faasijärjestus võib kaasa tuua tõrkeid
ning põhjustada vaakumpumbal kahjustusi! Kontrollige, kas vaakumpumba (-pumpade)
töösuund on ladumismasina tööle panemisel õige.
Kontrollige, kas ladumismasina PE-ühendus toimib õigesti.
HOIATUS
Toitekaabli tohib ühendada ainult kvalifitseeritud elektrik.
Toitekaabli tohib ühendada ainult kvalifitseeritud elektrik. Kvalifitseeritud elektrik on isik,
kellel on asjakohane kutsekvalifikatsioon, teadmised ja kogemused, ning kes tunneb
elektripingega seotud ohte ja oskab nende ohtude teket vältida.
Kehtib selle riigi seadusandlus, kus ladumismasinat kasutatakse.
PE
L1
L2
L3
N
