4 Ülesseadmine ja käikuvõtmine K asutu sjuhend SIPLACE SX1/SX2 Edi tion V2 ja V3 4.3 Ladumismasina ülespanek Alates tarkvaraversioonist SC.713.1 V äljaanne 12/2020 214 Seadistage masin allolevas järjekorras. (1) Joonda…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.3 Ladumismasina ülespanek
213
4.3.9 Ladumismasina väljajoondamine masinavesiloodiga
4

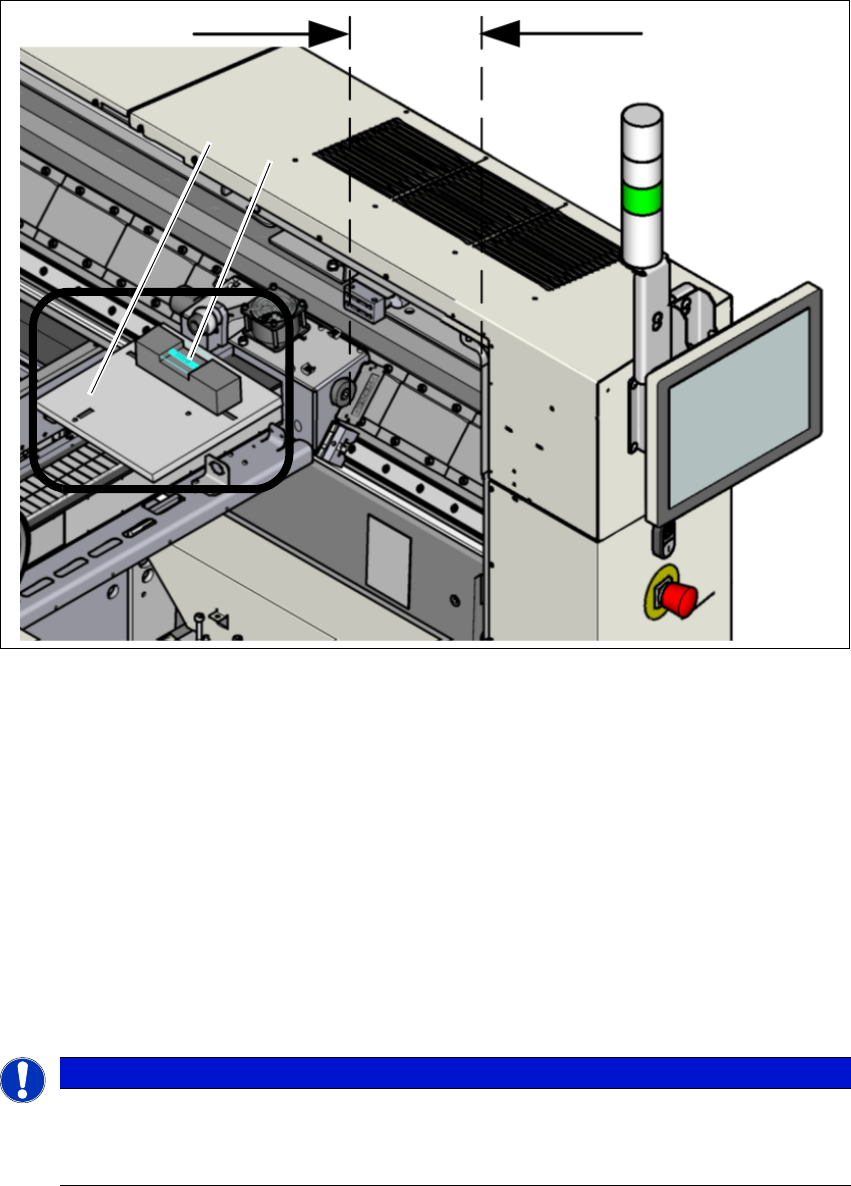

Jn 4.3 - 8 Ladumismasina reguleerimine X- ja Y-telje suunas - mõõtmise ülesehitus
Mõõtmist teostatakse portaalil 1.
Lükake portaali Y-suunas sissepoole. Mõlema puhvri vahekaugus peaks olema u 300 mm
(või u 4-5 punast punkti lineaarjuhikul).
Asetage tugiplaat (1) portaali peale nii, et 3 tugitihvti asetseksid vabadel pindadel tööpinna ja
magnetite vahel. Jälgige, et 3 tugitihvti puutuvad ühtlaselt vastu.
Asetage masinavesilood (mõõtmistäpsus 0,02 mm) tugiplaadile ja mõõtke 3 kohast
– Y-telje väljajoondust lahtise laagri küljel ja kinnise laagri küljel.
– X-telje väljajoondust X-portaali keskkohas. Tööpeahoidik peab paiknema X-portaali
keskkohas.
4
4
MÄRKUS
Masina vesiloodi garanteeritud käsitsemistäpsus
Veenduge, et vesilood asetatakse tugiplaadile ühtviisi nii X-telje kui ka Y-telje suunas
mõõtmise ajaks
300 mm
(1)
(
2)
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
4.3 Ladumismasina ülespanek Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
214
Seadistage masin allolevas järjekorras.
(1) Joondage masin kinnise ja lahtise laagri külgedel Y-suunas välja. Mõõtmistolerants on 0,10
mm.
(2) Joondage masin portaali keskkohas X-suunas välja. Mõõtmistolerants on 0,10 mm.
(3) Kontrollige 4 masinajala kandevõimet. Kõik 4 masinajalga peavad vastu põrandat puutuma
ja olema ühtlaselt koormatud.
(4) Tõmmake masinajalgade kinnituskruvid pingutusmomendiga 130 Nm kinni.
(5) Lööge masinajalgade kandevõime kontrollimiseks haamriga vastu jalgu.
(6) Kontrollige vesiloodiga veelkord ladumismasina väljajoonduse täpsust.
4

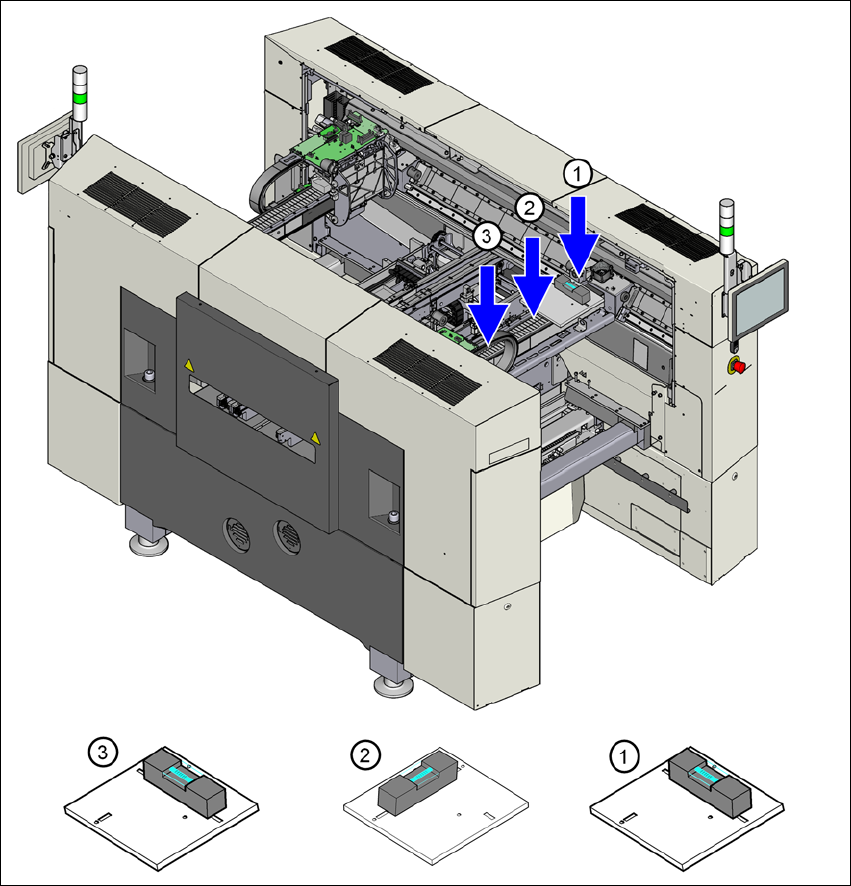

Jn 4.3 - 9 Ladumismasina mõõtmispunktid
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.3 Ladumismasina ülespanek
215
4.3.9.1 Ladumismasina väljajoondamine õhkpatjadega transpordisüsteemiga
Asetage õhkpatjadega transpordisüsteemi neli õhkpatja masinaraamil olevate tugipunktide
alla.
Tõstke ladumismasin üles ja joondage tootmisliini suhtes välja.
Kontrollige trükkplaadikonveieri kaugust kõrvalolevast ladumismasinast. See peab olema 1 -
3 mm.
Laske ladumismasin alla.
4
Jn 4.3 - 10 Kontaktpunktid õhkpatjadega transpordisüsteemi jaoks
(1) 4 toetuspunkti õhkpatjadega transpordisüsteemi jaoks
(1)
(1)
