6.4.8 Mõõtmed koos WPC5/WPC6-ga
6
Jn 6.4 - 3 SX-ladumismasina mõõtmed koos WPC5/WPC6-ga
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Komponendikäru (30-rajaline) asukoht
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.4 Waffle Pack Changer (WPC5/WPC6)
307
6.4.9 Juhtseadmed
6

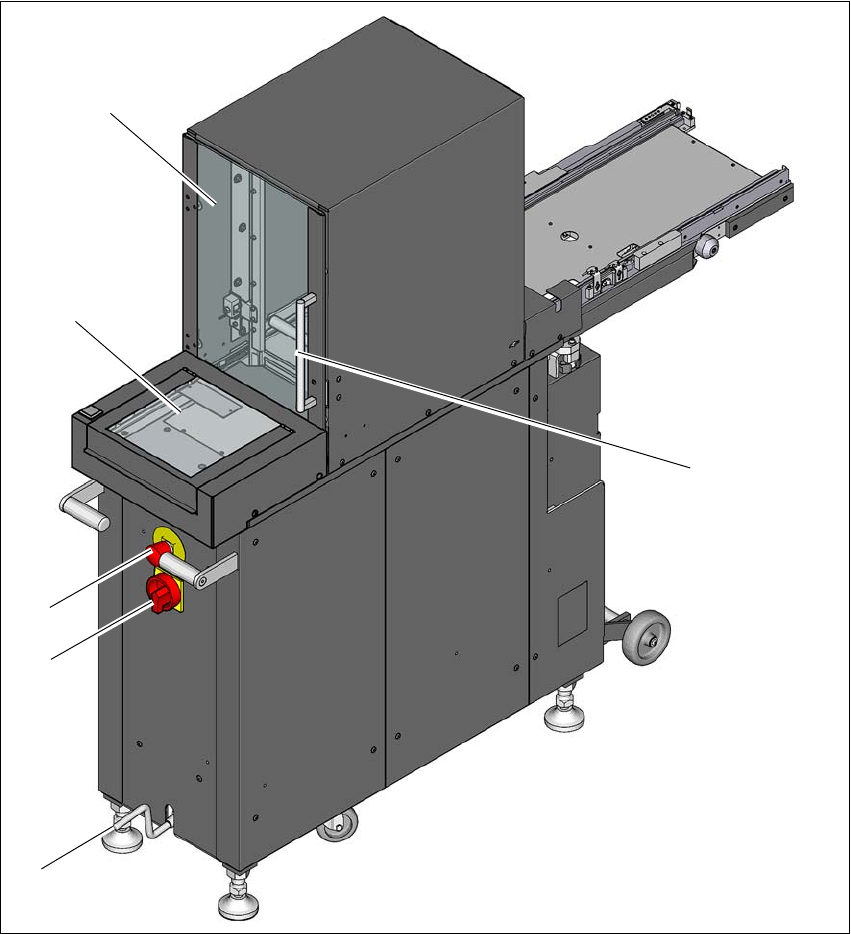

Jn 6.4 - 4 WPC - juhtseadised
(1) AVARIISEISKAMISNUPP
(2) Pealüliti
(3) Vänt kere tõstmiseks ja langetamiseks
(4) Kaitseuks
(5) Waffle Packi kandiku säilitusüksus
(6) Seiskumatu moodul (ainult WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.4 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
308
6.4.9.1 Ohutusfunktsioonid
AVARIISEISKAMISNUPP 6
Pärast AVARIISEISKAMISNUPU vajutamist seisatakse viivitamatult kogu süsteem, sh SIPLACE
SX ja Waffle Pack Changer. Pärast AVARIISEISKAMISNUPU vabastamist saab kogu süsteemi
SX-ladumismasina start-nuppu vajutades käivitada. Seejärel võib ladumist jätkata või selle kat-
kestada.
6
Kaitseuks 6
Kui avate kaitseluugi, siis peatub liikumine Waffle Packi vaheti tõsteteljel ja etteandeteljel. Kui luuk
suletakse, jätkab Waffle Packi vaheti tööd.
6
Seiskumatu moodul (ainult WPC6) 6
Waffle Tack Tray'd saab töö aja täita või masinast eemaldada püsikäitusmooduli klapi kaudu, ilma
SIPLACE SX-i seiskamata. Juhtimisnupp näitab, kas Waffle Packi kandik on seiskumatus moo-
dulis, kas seiskumatui moodul on tühi või kas Waffle Packi kandikut hetkel liigutatakse.
6
MÄRKUS
Jälgige, et kõik trükkplaadid oleks õiges asendis.
ETTEVAATUST!
Ärge avage Waffle Packi vaheti kaitseust, kui Waffle Packi vaheti võtab komponenti.
ETTEVAATUST!
Klapi avamine aktiveerib hädaseiskamise.
Kui talitlusnupp vilgub, siis liigub Waffle Packi kandik seiskumatu mooduli sees ning toi-
mingut ei ole veel lõpetatud. Klapi avamine aktiveerib hädaseiskamise.
Avage klapp ja oodake, kuni juhtnupp lõpetab vilkumise.
