6 Jaamapikendused Kasutusjuhend SIP LACE SX1/SX2 Edition V2 ja V3 6.15 Smart Pin Support Alates tarkvaraversioonist SC.713.1 Väljaa nne 12/2020 328 6 Jn 6.15 - 2 Smart Pin Supporti haarats Haarats on p aigaldatud portaa …
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.15 Smart Pin Support
327
6.15 Smart Pin Support
Toote nr 03089621-xx Smart Pin Support
Toote nr 03087404-xx Magasini SPS L10 koost
Toote nr 03087508-xx Magasini SPS Q10 koost
Ladumise käigus on laiadel plaatidel tendents painduda ning teatavates olukordades pole võima-
lik enam komponente ettenähtud täpsusega laduda. Ladumistäpsust mõjutab ka trükkplaatide
suur kumerus. Probleemi saab lihtsalt vältida tugitihvtide paigaldamisega tõstelauale.
6

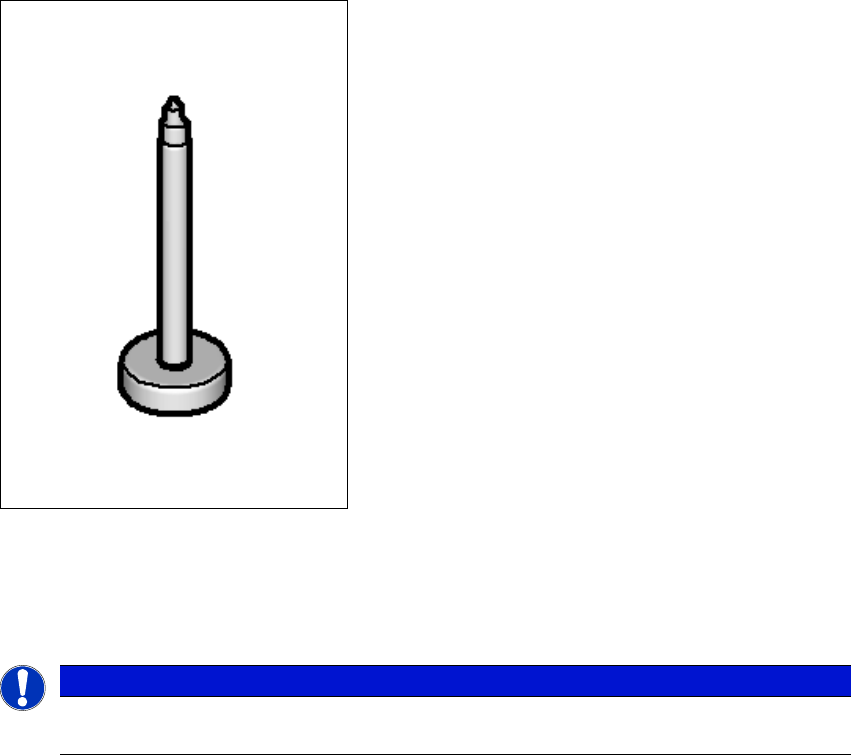

Jn 6.15 - 1 Tugitihvt
Tugitihvtid asetatakse automaatselt tõstelauale, kasutades valikulist Smart Pin Supporti. Haarat-
sit kasutatakse tugitihvtide võtmiseks erisalvedest ning ettenähtud kohta asendamiseks.
6
MÄRKUS
Üksikasjaliku kirjeldust vaadake saksa- ja ingliskeelsest „Smart Pini toe kasutusjuhendist“
[toote nr 00197001-xx]
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.15 Smart Pin Support Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
328
6

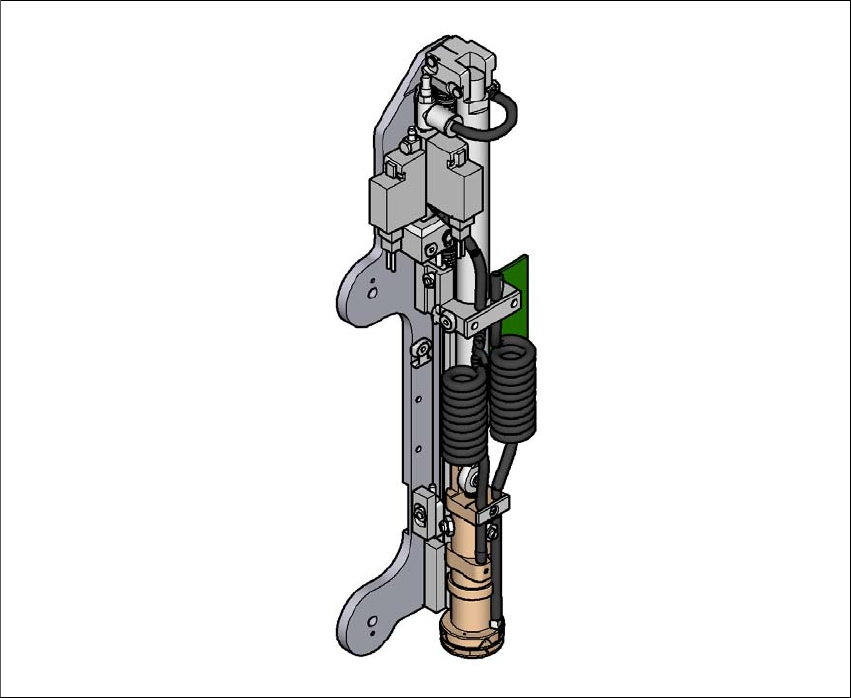

Jn 6.15 - 2 Smart Pin Supporti haarats
Haarats on paigaldatud portaalile. See haarats võtab tugitihvte ettenähtud salvest ning paigutab
need tõstelauale. Tugitihvtide asendid saab ladumismasinas määratleda eraldi iga plaadipoole
jaoks SIPLACE Pro Board Editori abil.
Saadaval on kaks erinevat salvetüüpi automaatse vahetuse jaoks max 10 tugitihvti masina erine-
vates konfiguratsioonides. Need salved on ühendatud salvehoidikuga ning on ühendatud kompo-
nendikäru COT-osaga.
– Smart Pin Support - salvetüüp Q10 [toote nr 03087404-xx]
– Smart Pin Support - magasini tüüp L10 [artikli nr 03087508-xx]
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.15 Smart Pin Support
329
6

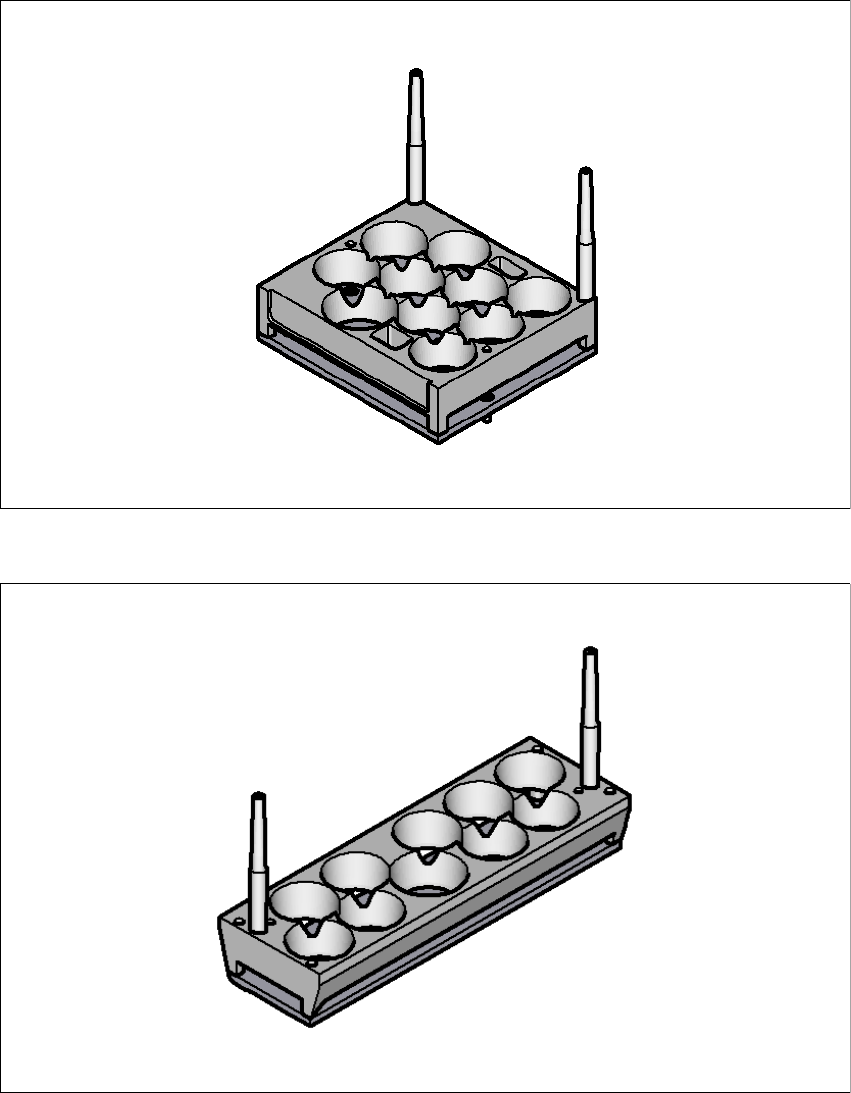

Jn 6.15 - 3 Smart Pin Support - salvetüüp Q10
6
Jn 6.15 - 4 Smart Pin Support - magasini tüüp L10
