Kasutusjuhend SIPLACE SX1/SX2 E dition V2 ja V3 3 Tehnilised andm ed ja sõlmed Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.9 PCB kon veiersüsteem 145 3.9.3 Painduva trükkplaatid e kaksikkonveieri ülesehitus P…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.9 PCB konveiersüsteem Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
144
3.9.2 PCB üksikkonveieri konstruktsioon
3
Jn 3.9 - 1 PCB üksikkonveieri konstruktsioon
(1) Sisendkonveier
(2) Töötluskonveier
(3) Väljundkonveier
(4) Tõstelaud
(5) Konveieri juhtsüsteem (katte all)
(1)
(4)
(3)
(2)
(5)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.9 PCB konveiersüsteem
145
3.9.3 Painduva trükkplaatide kaksikkonveieri ülesehitus
Paindlikul kaksikkonveieril on kaks rada, mis on üksteisest elektriliselt ja mehhaaniliselt sõltuma-
tud. Fikseeritud konveier on standardiga parempoole. Trükkplaatide kaksikkonveierit saab olevalt
vajaduselt kasutada kas üksik- või kaksikkonveierina.
3
Jn 3.9 - 2 Trükkplaatide kaksikkonveieri ülesehitus
(1) Sisendkonveier
(2) Töötluskonveier
(3) Tõstelaud 1
(4) Väljundkonveier
(5) Tõstelaud 2
(6) Konveieri juhtsüsteem (katte all)
T1 Konveieri rada 1
T2 Konveieri rada 2
3.9.3.1 Paindlik PCB kaksikkonveier - rajad ja tüübid
Parempoolne konveierirada (transportimise suunas vaadates) nimetatakse "konveier 1", vasak-
poolset konveierirada nimetatakse "konveier 2" (vt jn 3.9 - 4
, lk 147).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.9 PCB konveiersüsteem Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
146
3.9.3.2 Trükkplaatide kaksikkonveier üksikkonveieri režiimis
Kaksikkonveierit on võimalik konfigureerida onlainis nii, et see töötaks üksikkonveierina. Üks kon-
veierirada liigutatakse seejuures täielikult kokku ja desaktiveeritakse (vt jn 3.9 - 3
). Nii saab kon-
veieriraja laiust suurendada kuni 460 mm-ni.
3

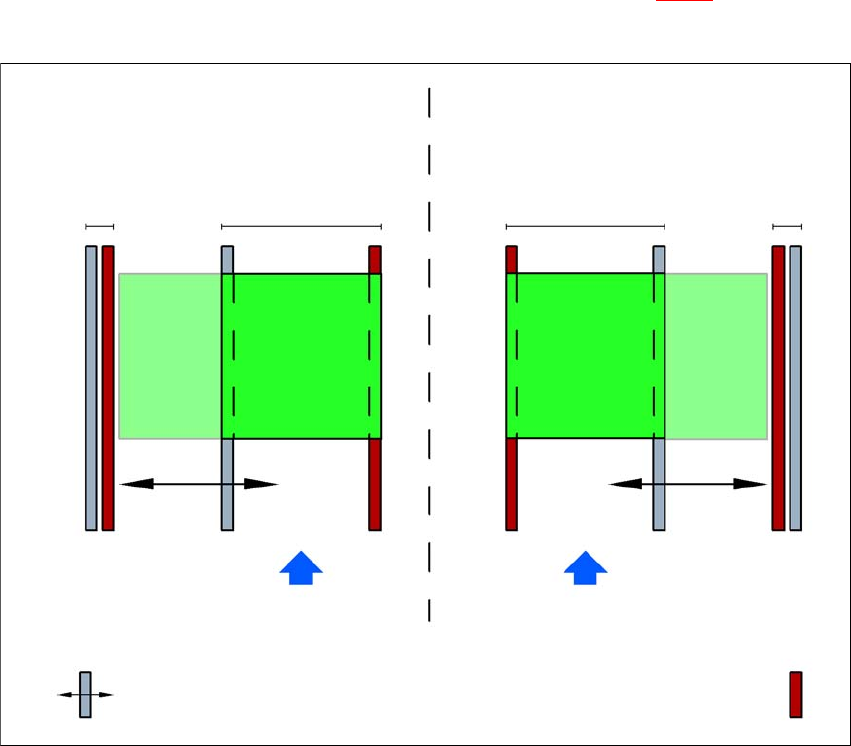

Jn 3.9 - 3 Paindlik kaksikkonveier ühe konveieri režiimis
Kaksikkonveier konveieri 2 laiendatud rajaga
(konveieri statsionaarne külgsein asub vasakul)
Konveierirada 2 on
desaktiveeritud
Konveierirada 1 Konveierirada 2 Konveierirada 1 on
desaktiveeritud
Trükkplaatide liikumis-
suund
Trükkplaatide liikumissuund
Konveieri statsionaarne külgsein
Kaksikkonveier konveieri 1 laiendatud rajaga
(konveieri statsionaarne külgsein asub paremal)
Konveieri liikuv külgsein
