Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.3 Ladumismasina ülespanek

215

4.3.9.1 Ladumismasina väljajoondamine õhkpatjadega transpordisüsteemiga

 Asetage õhkpatjadega transpordisüsteemi neli õhkpatja masinaraamil olevate tugipunktide

alla.

 Tõstke ladumismasin üles ja joondage tootmisliini suhtes välja.

 Kontrollige trükkplaadikonveieri kaugust kõrvalolevast ladumismasinast. See peab olema 1 -

3 mm.

 Laske ladumismasin alla.

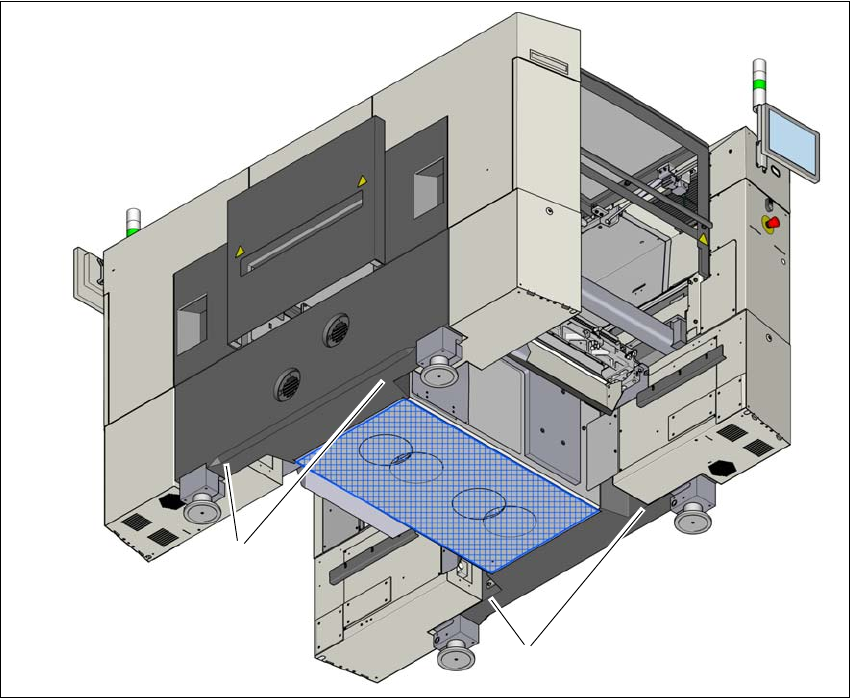

Jn 4.3 - 10 Kontaktpunktid õhkpatjadega transpordisüsteemi jaoks

(1) 4 toetuspunkti õhkpatjadega transpordisüsteemi jaoks

(1)

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3

4.3 Ladumismasina ülespanek Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020

216

4.3.10 Transpordiklambrite eemaldamine

Transpordiklambrid on kinnitatud lineaarjuhikute külge. Kõigi portaalide X-teljed ja Y-teljed on

kahe transpordiklambriga kinnitatud.

 Eemaldage portaalitelgedelt kõik transpordiklambrid.

 Kui tekib vajadus SIPLACE'i ladumismasina transportimiseks, siis peavad olema transpordi-

klambrid transportimise vältel kinnitatud.

4.3.11 Korrosioonivastase kaitsekatte eemaldamine juhikrööbastelt

Enne tarnimist kaetakse ladumismasinad korrosioonivastase kaitsekattega.

ETTEVAATUST!

Lühendab laagrite ja juhtsiinide eluiga.

Kui korrosioonivastane määre seguneb teljelaagrite määrimiseks kasutatava määrdega,

siis lüheneb tunduvalt laagrite ja juhikrööbaste tööiga.

 Seetõttu tuleb eemaldada korrosioonivastane kaitsekate kõigilt telgedelt ja laagritelt,

kui nihutate masina käikulaskmisel esimest korda selle telgi.

 Määrige kõiki telgi ja laagreid korrashoiujuhendis mainitud määrdega.

ETTEVAATUST!

Laagrimäärde kahjustamisoht.

Alkohol kahjustab juhikukelkudes olevat määret.

 Siinide ja skaalade puhastamise ajal veenduge, et alkoholi ei satuks juhtkärule.

Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.4 Komponendikäru kohandamine trükkplaadikonveieri kõrgusega

217

4.4 Komponendikäru kohandamine trükkplaadikonveieri

kõrgusega

Komponendikäru saab lihtsalt ja kiiresti trükkplaatide järgmiste transpordikõrguste peale seada:

900 mm

930 mm (standardkõrgus) 4

950 mm (SMEMA kõrgus) 4

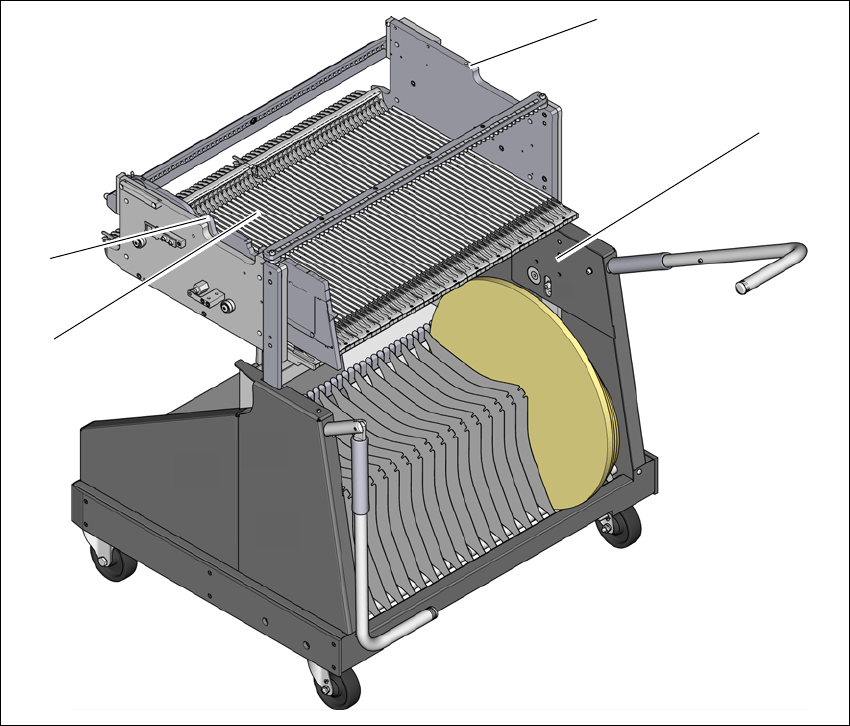

Jn 4.4 - 1 Komponendikäru 60

(1) Avad transpordikõrgustele 900, 930 ja 950 mm.

(2) Komponendilaud

(3) M8-avad montaažiseadme kinnitamiseks

(1)

(2)

(3)
