5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 j a V3 5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist SC. 713.1 Väljaanne 12/2020 266 5 Jn 5.10 - 5 Lindi sööturimooduli haaramisaken (1) Lindi…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.10 Sööturmoodulite ülesseadmine
265
5.10.4.3 Lindi sisestamine X-sööturmoodulisse
5

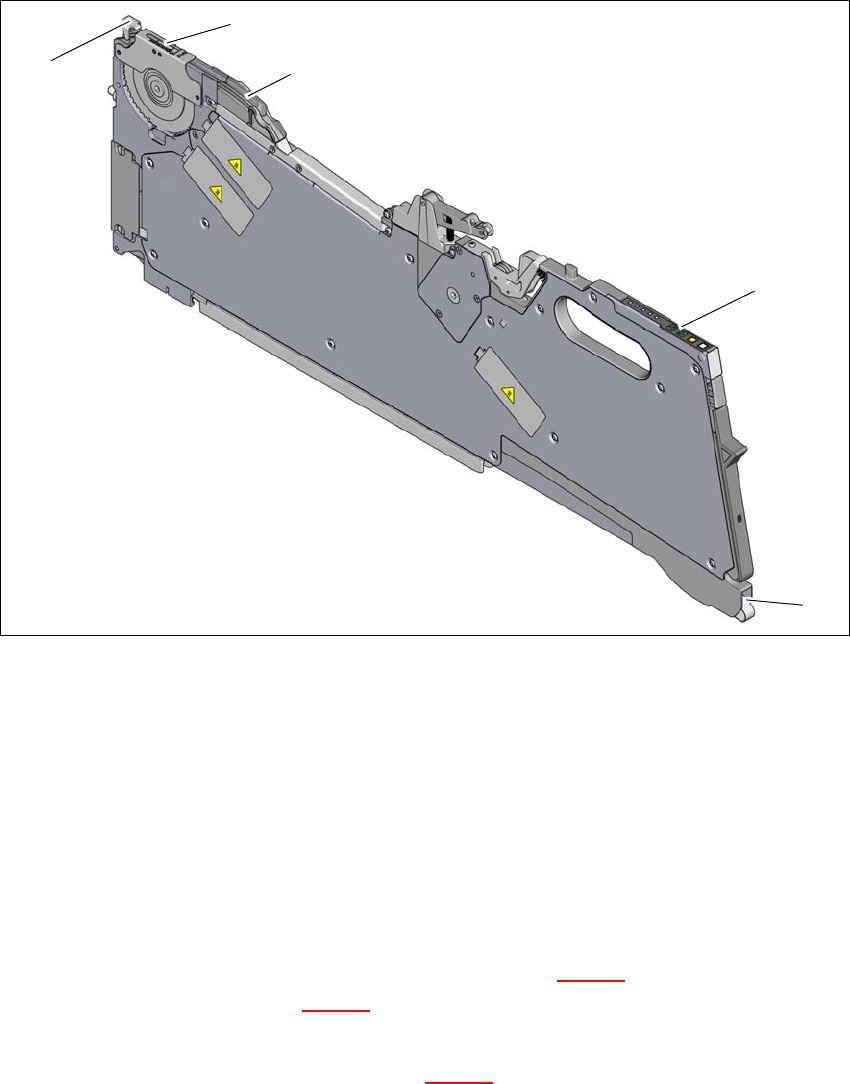

Jn 5.10 - 4 Komponendilindi paigaldamine
(1) Lindi juhikukanali sisendava
(2) Käsitsemispaneel
(3) Lindi juhtkanali väljalase
(4) Haaramisaken
(5) Hoob haaramisakna tõstmiseks
5
Hoidke komponendilinti nii, et transpordiavad jääksid liikumissuunda vaadates vasakule poo-
lele.
Lükake komponendilint lindijuhiku sisendavasse (pos 1 Jn 5.10 - 4) ja sealt edasi, kuni see
väljub väljundavast (pos 3 Jn 5.10 - 4
).
Tõmmake komponendilint väljapoole üles ning murdke kattekile tagasi ümber lindi otsa.
Vedage lindi algus haaramisakna (pos 2 Jn 5.10 - 5) alla ja sealt edasi, kuni komponendilint
puudutab tähikut.
(1)
(2)
(3)
(4)
(5)
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
266
5

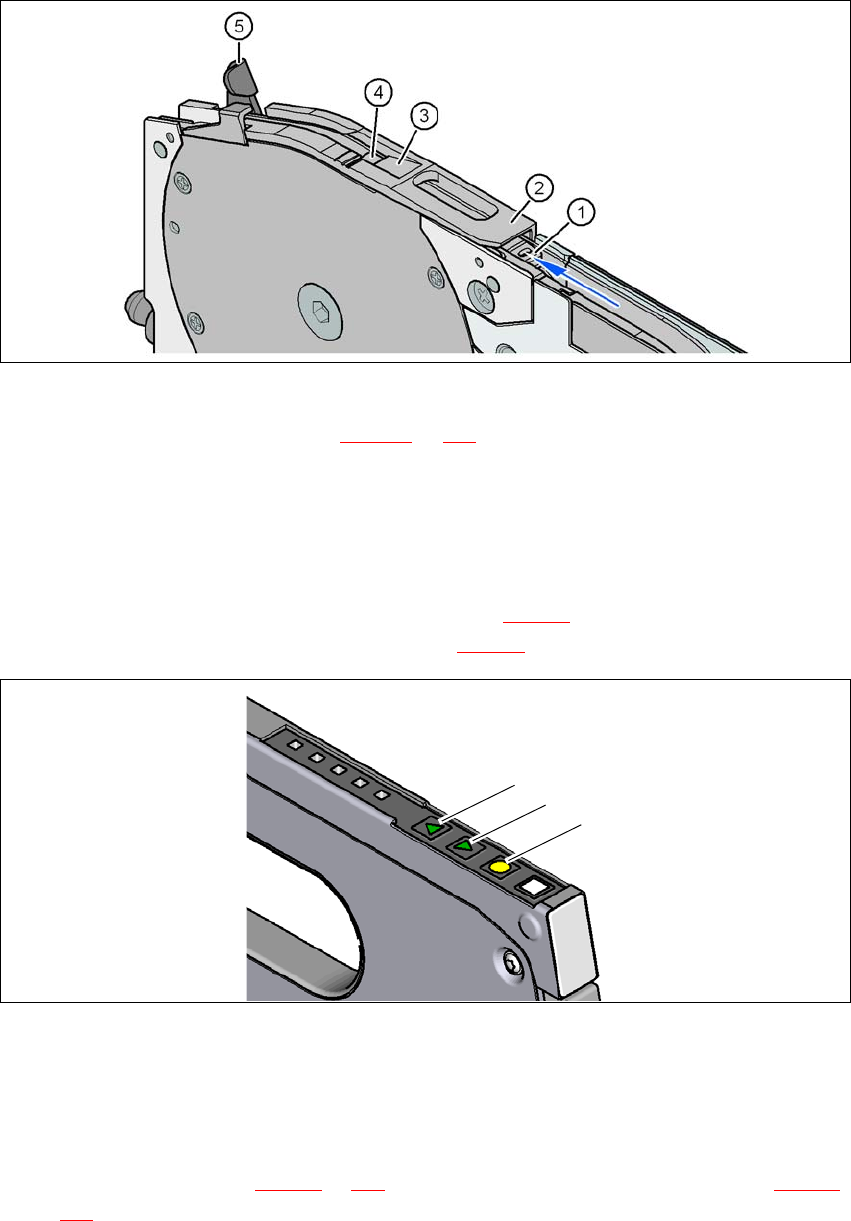

Jn 5.10 - 5 Lindi sööturimooduli haaramisaken
(1) Lindihoidik, eemaldatav (vt jaotist 5.10.4.4, lk 268)
(2) Haaramisaken
(3) Kattekile eemaldatav serv
(4) Komponentide tõstmisala
(5) Hoob haaramisakna tõstmiseks ja riivistamiseks
Vajutage käsitsemispaneelil nuppu EDASI (pos 1 Jn 5.10 - 6), kuni kattekile murdekoht paik-
neb komponentide haardepiirkonnas (pos 4 Jn 5.10 - 5
).
5
Jn 5.10 - 6 Juhtpaneel - LED-ekraaniga
(1) EDASI-nupp komponendilindi edasikerimiseks
(2) TAGASI-nupp komponendilindi tagasikerimiseks
(3) KILE-nupp kattekile pingutamiseks
Suruge hooba (pos 5 Jn 5.10 - 5, lk 266) ettepoole, et tõsta haaramisaken (pos 2 Jn 5.10 - 5,
lk 266
) esimesse fikseerimisasendisse.
Tõmmake kattekile haaramisakna küljelt edasi, kuni see tuleb akna alt välja.
(1)
(2)
(3)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.10 Sööturmoodulite ülesseadmine
267
Keerake kattekilet tagasi, kuni see asetseb vastu äratõmbeserva (pos 3 Jn 5.10 - 5, lk 266).
5
Suruge hooba (pos 5 Jn 5.10 - 5, lk 266) tagasi, et haaramisaken alla lasta.
Vedage kattekilet üle kattekilenookuri (pos 2 Jn 5.10 - 7) edasi, kuni see paikneb kiletihen-
dusrataste (pos 1 Jn 5.10 - 7
).
5
Jn 5.10 - 7 Kattekile juhtimine kattekile tihendusrataste juurde
(1) Kattekile tihendusrattad
(2) Kattekile
5
Vajutage käsitsemispaneelil nuppu KILE (pos 3 Jn 5.10 - 6, lk 266), kuni katekile on pingul.
Kattekilenookur langeb alla ja ajamimootor seiskub.
Lõigake komponendilint sööturmooduli esiservaga ühetasaseks.
MÄRKUS
Ärge laske haaramisakent nii alla, et kattekile sattuks vastu äratõmmatavat serva.
(1)
(2)
