5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 j a V3 5.15 Komponendikäru dokkimine ja vabastamine Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 282
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.15 Komponendikäru dokkimine ja vabastamine
281
5

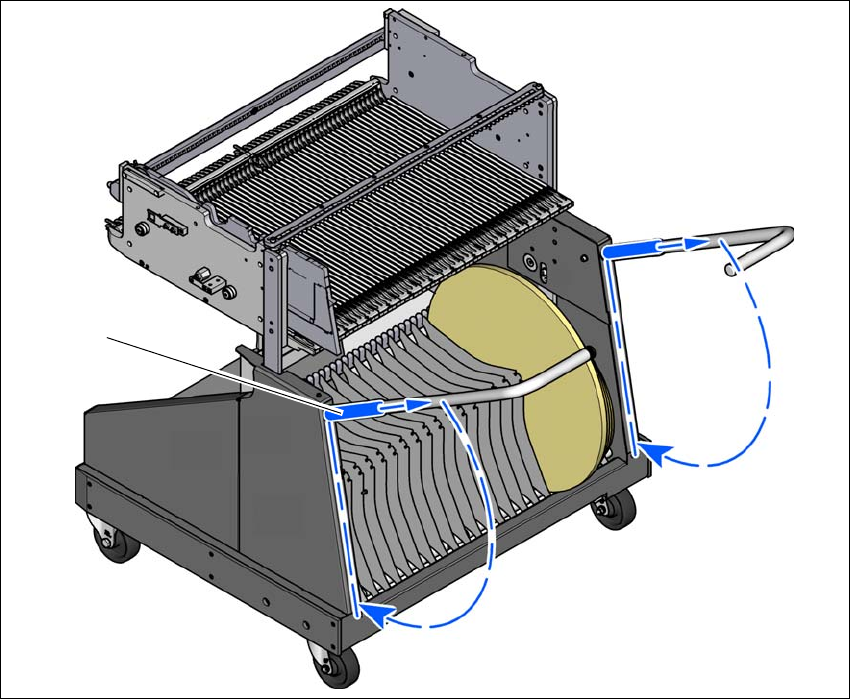

Jn 5.15 - 6 Komponendikäru - käepidemete allapööramine
(1) Lükake hülss üles
(2) Pöörake käepide alla
(1)
(2)
(2)
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.15 Komponendikäru dokkimine ja vabastamine Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
282
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.1 Imiotsakute vahetaja
283
6 Jaamapikendused
Asjakohaste konfiguratsioonide ja lisavarustusega tutvumiseks vaadake SIPLACE'i ladumismasi-
nate tehnilisi andmeid.
6
6.1 Imiotsakute vahetaja
Magasinid paiknevad ühisel kanduril. Nad on kahe silindertihvti abil tsentreeritud ja 4 trukiga fik-
seeritud. Täpne positsioon määratakse kindlaks igal magasinil oleva kahe koordinaatmärgiga.
Imiotsakute vahetusmehhanismi kerel jälgitakse magasinide õiget asendit mikrolülititega, et väl-
tida ladumispea kokkupõrget võimaliku väljaulatuva magasiniga. Kõik magasinide asukohad pea-
vad olema täidetud, kuna puuduvate või ebaõigesti paigaldatud magasinide korral seiskab
kaitseahel ladumismasina.
MÄRKUS
Lisavarustuse SIPLACE Smart Pini tugi kasutamisel on otsakuvahetaja magasinide
suurim arv piiratud
