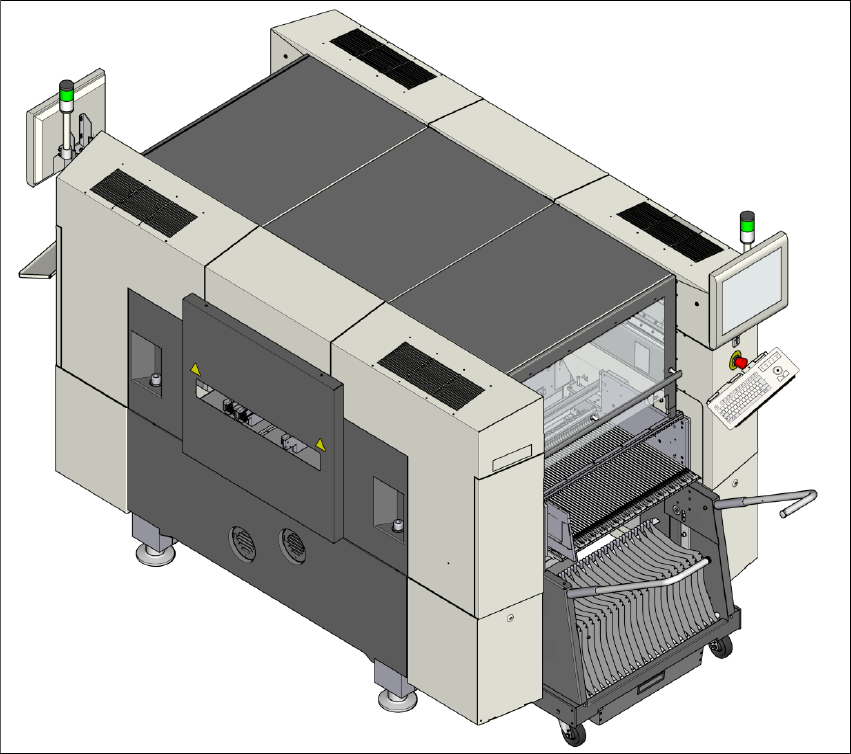

Jn 1.2 - 2 SIPLACE SX1/SX2 V2 ladumismasin
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 1 Sissejuhatus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 1.3 Ladumismasina kirjeldus
21
1.3 Ladumismasina kirjeldus
SIPLACE'i ladumismasinad SX1 ja SX2 esindavad
– suur täpsus,
– paindlikud konfigureerimise võimalused,
– ladumispeade ja portaalide modulaarsus,
– kuni kõrgeimasse tootlikkusklassi kuuluv ladumisjõudlus,
– Laiaulatuslik komponendisortiment alates 03015-komponentidest kuni mõõtmeteni
125 x 10 mm².
Ladumisel saab komponentide käsitlemiseks kasutada kolme ladumismeetodit:
– Collect&Place-meetod,
– Pick&Place-meetod ja
– Collect&Place- ning Pick&Place-meetodi kombinatsioon (segamoodus).
Ladumismasinal SIPLACE SX1 on üks portaal ja ladumismasinal SIPLACE SX2 on kaks portaali.
SIPLACE'i jaoks välja töötatud pea ja portaali moodulkonstruktsioon võimaldab ladumispäid ja
portaale kiirelt ning lihtsalt vahetada. Ladumispeade konfiguratsioonide ülevaate leiate jaotisest
1.3.3
lk 26.
Neid saab kiiresti ja täpselt lineaarmootorite abil positsioneerida ning üksteise suhtes sõltumatult
X- ja Y-suunas nihutada.
Ladumismasin SX1/SX2 võimaldab kasutada nii üht SIPLACE'i konveierit kui paindlikku kaksik-
konveierit.
Komponentide valmispanemiseks saab kasutada kahte asukohta. Neid on võimalik varustada
komponendikärudega ja konfigureerida kuni 60-le rajale.
Alternatiivina on võimalik ühendada mõlema asukoha külge Waffle Pack Changer (WPC5 või
WPC6). Kui ühte asukohta on pandud WPC5/WPC6, tuleb teise asukohta konfigureerida 30-raja-
line komponendikäru.
1 Sissejuhatus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
1.3 Ladumismasina kirjeldus Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
22
1.3.1 SIPLACE SX-i ladumismasinate ülevaade
SIPLACE SX tuleb portaali uuendamiseks ette valmistada. Saadaval on mitmesuguseid SIPLACE
SX-i ladumismasinaid.
1
Konkreetne konstruktsioon võib tööpea konfigureerimise võimalusi piirata.
Tüüp Portaalid Kirjeldus
SIPLACE SX +
Ilma portaali-
ta
Ladumismasin on ette valmistatud portaali uuendami-
seks (SX1), st varustatud järgiva kaabli ja kahe portaali
juhtseadisega (GCU) kahe portaali jaoks.
SIPLACE SX + ette
valmistatud
Ilma portaali-
ta
Masin on ette valmistatud portaali uuendamiseks (SX1/
2), st varustatud kahe järgiva kaabli ja kolme portaali
juhtseadisega (GCU) kahe portaali jaoks.
SIPLACE SX1 ette
valmistamata
Üks portaal Ladumismasin ei ole ette valmistatud portaali uuenda-
miseks, st varustatud järgiva kaabli ja kahe portaali
juhtseadisega (GCU) ühe portaali jaoks. SIPLACE SX2
laiendamiseks tuleb kasutada SIPLACE'i hooldustööta-
jate teenuseid.
SIPLACE SX1 ette
valmistatud
Üks portaal Ladumismasin on ette valmistatud portaali uuendami-
seks (SX2), st varustatud kahe järgiva kaabli ja kolme
portaali juhtseadisega (GCU) kahe portaali jaoks.
SIPLACE SX2
Kaks portaali Ladumismasina saab SIPLACE SX1 ette valmistatud
jaoks maha võtta. Masin valmistatakse seega ette por-
taali uuendamiseks SX2-ks, st sellel on järgiv kaabel ja
kolme portaali juhtseadist (GCU).
