2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2.2 Hoiatussildid Alates tarkva raversioonist SC.713.1 Väljaanne 1 2/2020 62 2.2.12 Silt "Tööpea kokkupõrge " T winSt ari IC-kaameral Silt "Tööpea…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.2 Hoiatussildid
61
2.2.11 Kõrged temperatuurid tööpeade juhtmoodulil (MHCU)
1 Joonis 2.2 - 14, lk 61 temperatuurisilt, toote nr 03031926-01 (2 kuni 4, sõltuvalt tööpeade kon-
figuratsioonist).
2
Jn 2.2 - 14 Kuumuse eest hoiatav silt tööpeade juhtmoodulil (MHCU)
2
KÕRGEST TEMPERATUURIST TINGITUD PÕLETUSOHT.
Tööpeade juhtmooduli (MHCU) korpus võib kestval töötamisel kuumaks
muutuda. Olge tööpeade juhtmooduli (MHCU) puudutamisel ettevaatlik.
(1)
(1)
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
2.2 Hoiatussildid Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
62
2.2.12 Silt "Tööpea kokkupõrge" TwinStari IC-kaameral
Silt "Tööpea kokkupõrge“, jn 2.2 - 15, toote nr 03015392-02
(kogus ladumismasina kohta: maksimaalselt 2)
2
Jn 2.2 - 15 Silt "Tööpea kokkupõrge" TwinStari IC-kaameral
(1) Silt "Tööpea kokkupõrge" TwinStari IC-kaameral
TÖÖPEADE KOKKUPÕRKEOHT 2
Tööpea TwinStari/VHF-i vahetamisel SpeedStari vastu põrkub
SpeedStar kokku kaamera korpusega.
TwinStari korral demonteerige statsionaarsed komponendikaame-
rad 33, 55 x 45 ning 25, 16 x 16.
(1)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.2 Hoiatussildid
63
2.2.13 Hoiatussildid trükkplaadikonveieril
2

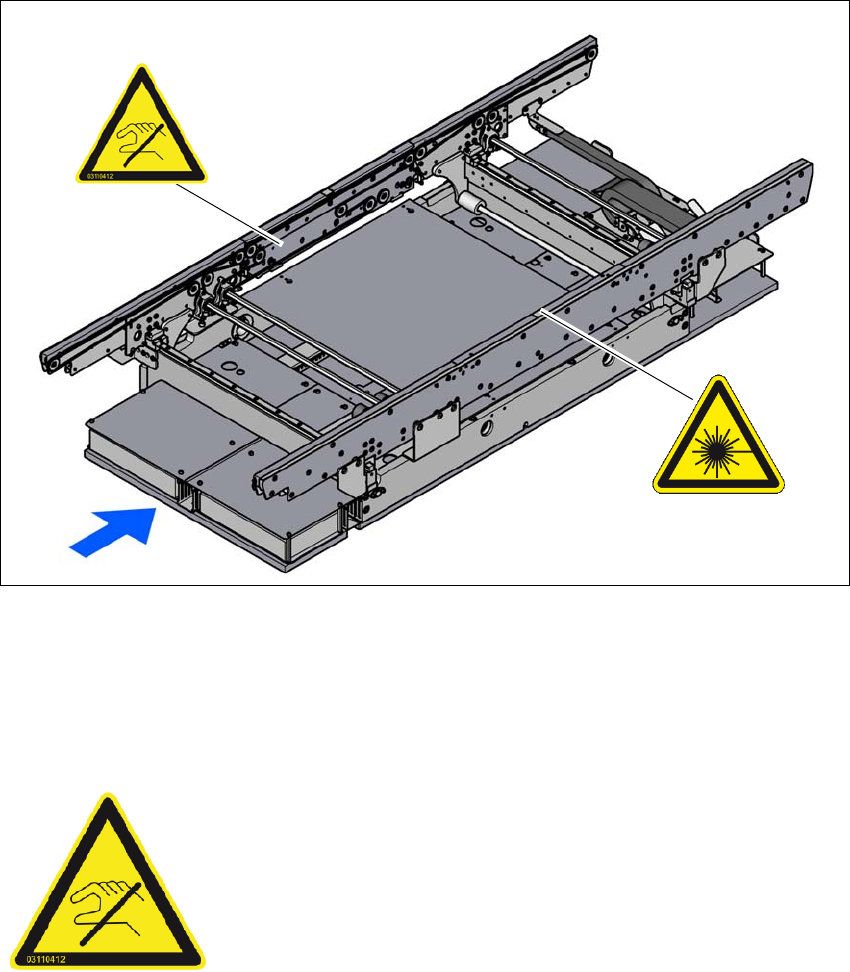

Jn 2.2 - 16 Hoiatussildid plaadikonveieril(üksikkonveieri näitel)
(1) Hoiatussilt „Konveieri küljed on õrnad“
Artikkel W 004, laserkiirtõkisel
2.2.13.1 Hoiatussilt „Konveieri küljed on õrnad" kinnitusplaadil
2
Toote nr 03110412-01 (kogus: üksikkonveier 1, kaksikkonveier 2)
(1)
W 004
Konveieri küljed on üsna õrnad.
Konveieri küljed on üsna õrnad ning neid ei tohi liigutada, kui pi-
durid ei ole vabastatud.
Konveieri külgede liigutamine vabastamata piduritega võib põh-
justada konveieri külgedele parandamatuid kahjustusi.
