2.6.2 Plaadikonveieri käekaitse
PCB-konveieri käekaitse takistab käte asetamist töötavasse masinasse.
Kui SIPLACE'i ladumismasinat SX1/SX2 kasutatakse väljaspool liini, tuleb paigaldada käekaitse
ladumismasina sisend- ja väljundkonveieritele.
2

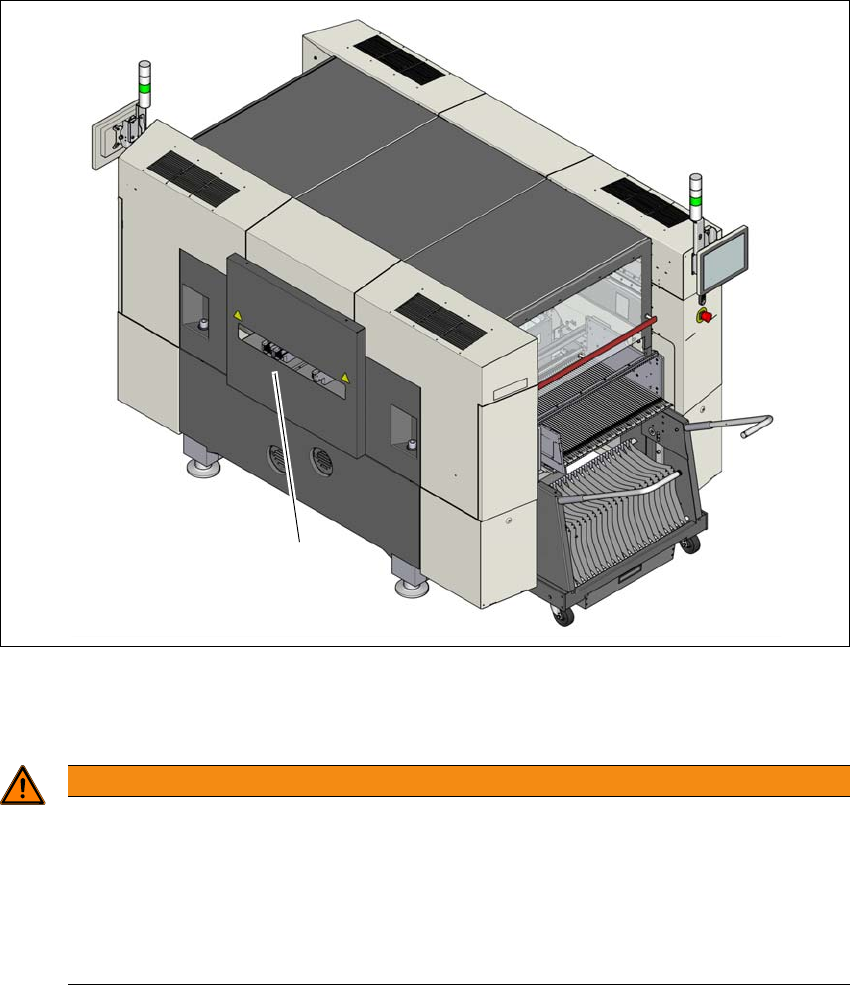

Jn 2.6 - 3 Käekaitse ladumismasinal SX1/SX2
(1) Käekaitse
2
Paigaldage käekaitse (1) sisendkonveierile ja väljundkonveierile.
Reguleerige välise plaadi kõrgus vastavalt tootele, nii et plaadikonveierisse ei saaks altpoolt
käsi asetada.
HOIATUS
MULJUMISOHT
Kui käekaitse pole paigaldatud, võib käte asetamine näidatud kohta tuua kaasa mulju-
misohu.
Kasutage SIPLACE SX1/SX2 ladumismasinat väljaspool liini ainult juhul, kui masina
sisend- ja väljundkonveieritele on paigaldatud käekaitse.
Masinat kasutav ettevõte on kohustatud kontrollima, kas käekaitse on paigaldatud.
(1)
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
2.6 Ohutusfunktsioonid Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
78
Reguleerige välise plaadi kõrgus vastavalt tootele, nii et plaadikonveierisse ei saaks ülevalt-
poolt käsi asetada.
Reguleerige kõrgus nii, et plaat koos komponentidega mahuks turvaliselt läbi konveierisüs-
teemi.
2
MÄRKUS
Plaadi max kõrgus
Arvestage plaadi maksimumkõrgust selle kõrgeima komponendi järgi
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.6 Ohutusfunktsioonid
79
2.6.3 Ladumismasina lülitid ja nupud
2.6.3.1 Lülitite ja nuppude asukohad ladumismasinal
2

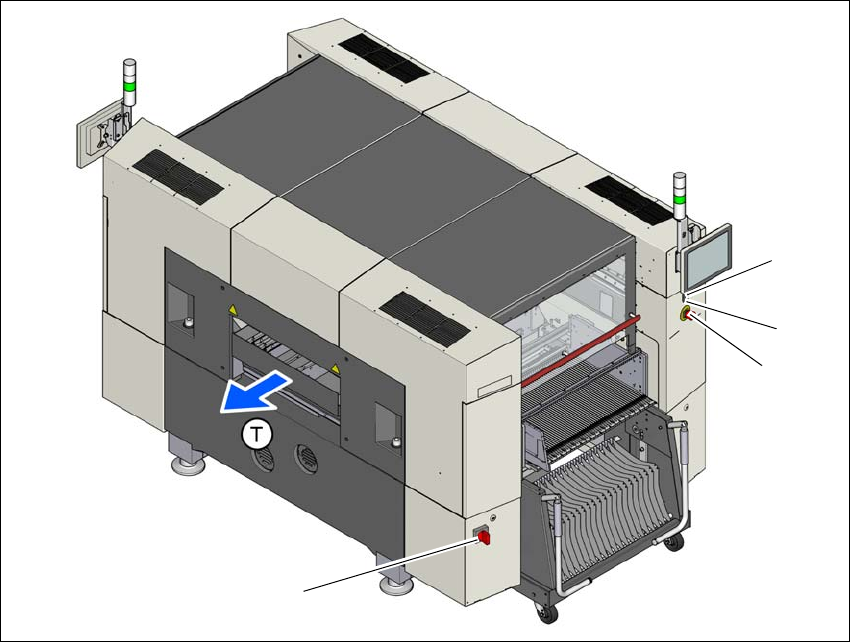

Jn 2.6 - 4 Nuppude ja lülitite asukohad - Vaade trükkplaadi väljastuspoolelt
(1) Pealüliti
(2) Start-nupp (valge)
(3) Stopp-nupp (must)
(4) AVARIISEISKAMISNUPP
(T) Trükkplaatide liikumissuund
(2)
(1)
(3)
(4)
