Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.2 Hoiatussildid
63
2.2.13 Hoiatussildid trükkplaadikonveieril
2
Jn 2.2 - 16 Hoiatussildid plaadikonveieril(üksikkonveieri näitel)
(1) Hoiatussilt „Konveieri küljed on õrnad“
Artikkel W 004, laserkiirtõkisel
2.2.13.1 Hoiatussilt „Konveieri küljed on õrnad" kinnitusplaadil
2
Toote nr 03110412-01 (kogus: üksikkonveier 1, kaksikkonveier 2)
(1)
W 004
Konveieri küljed on üsna õrnad.
Konveieri küljed on üsna õrnad ning neid ei tohi liigutada, kui pi-
durid ei ole vabastatud.
Konveieri külgede liigutamine vabastamata piduritega võib põh-
justada konveieri külgedele parandamatuid kahjustusi.
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
2.2 Hoiatussildid Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
64

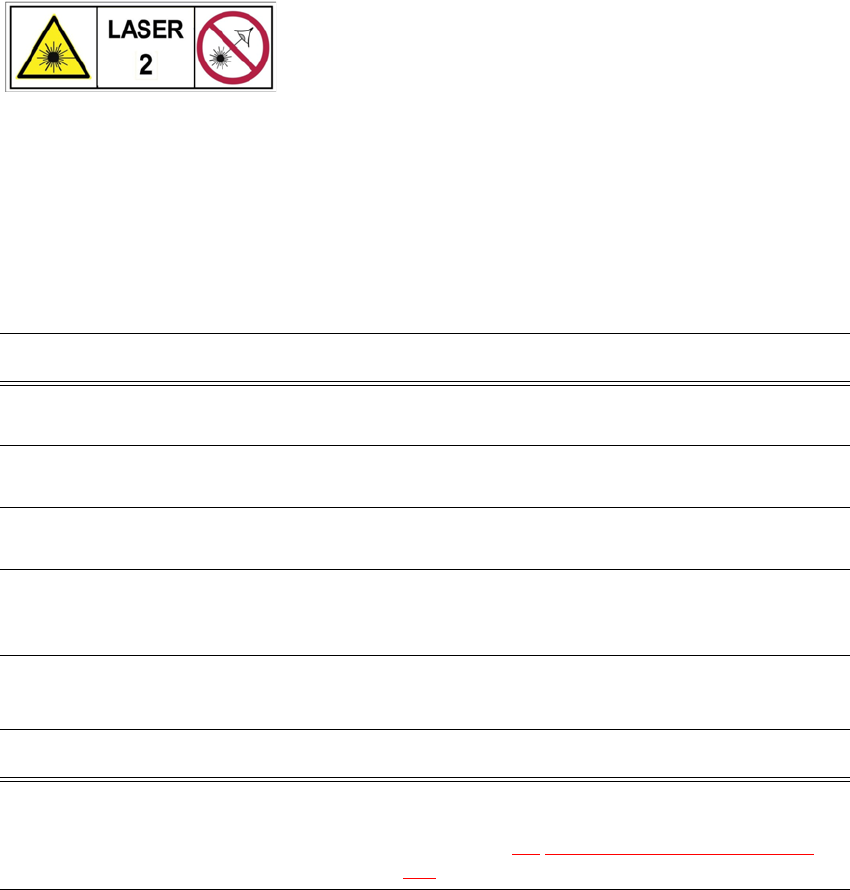

2.2.13.2 Hoiatussilt W 004
2
W 004 joon. 2.2 - 16, lk 63, toote nr 03223713-01
(kogus: üksikkonveier 1, kaksikkonveier 2)
2
Laserkiirgus
Riskiklass 2
Vastavalt IEC 60825-1:2014
Ärge vaadake laserkiirde!
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.3 Kaamerasüsteemide klassifikatsioon
65
2.3 Kaamerasüsteemide klassifikatsioon
2.3.1 Masina klassifikatsioon tervikuna
2
2.3.1.1 Laseri klassifikatsioon
Riskiklass 2 on määratud järgmistele moodulitele:
2
Laseriklass 3B on omistatud järgmistele moodulitele:
2
Töövalmis ladumismasina riskiklass on 2.
Riskiklassid on määratud vastavalt standardile IEC 60825-1:2014.
Montaaž Andmed
komponendisensor SpeedStaril Maksimaalne optiline väljundvõimsus: < 1 mW
Lainepikkus: 635 nm
Komponendisensor MultiStar CPP-l Maksimaalne optiline väljundvõimsus: < 1 mW
Lainepikkus: 635 nm
Laservalgusandur trükkplaadikonveieril Maksimaalne optiline väljundvõimsus: < 1 mW
Lainepikkus: 650 nm
1D plaadi ribakoodilugeja
(Datalogic DS1500)
Maksimaalne optiline väljundvõimsus: --
Lainepikkus: 658 nm
Montaaž Andmed
3D koplanaarsuslaseri moodul Maksimaalne optiline väljundvõimsus: 60 mW
Lainepikkus: 670 nm
Vt ka jaotist 6.7
3D koplanaarsuslaseri moodullk
315
.
