3 Tehnilised andmed ja sõlmed Kasut usjuhend SIPLACE SX1/SX2 Edit ion V2 ja V3 3.11 Komponendikäru Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 176 3.1 1.7 Komponendilaua täie ndava lindipooli hoidik 3 Jn 3.1 1 …
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.11 Komponendikäru
175
3

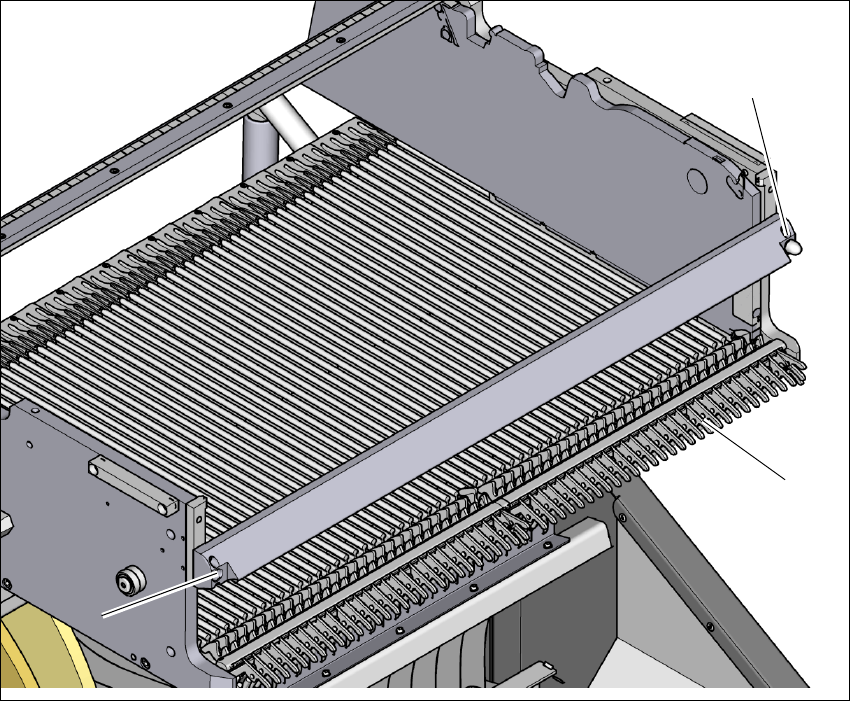

Jn 3.11 - 6 Komponendilaud, eestvaade
(1) Lukustusriivid
(2) Komponendilaua tsentreerimistihvt
(3) Komponendilaua tsentreerimisava
(1)
(2)
(3)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.11 Komponendikäru Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
176
3.11.7 Komponendilaua täiendava lindipooli hoidik
3

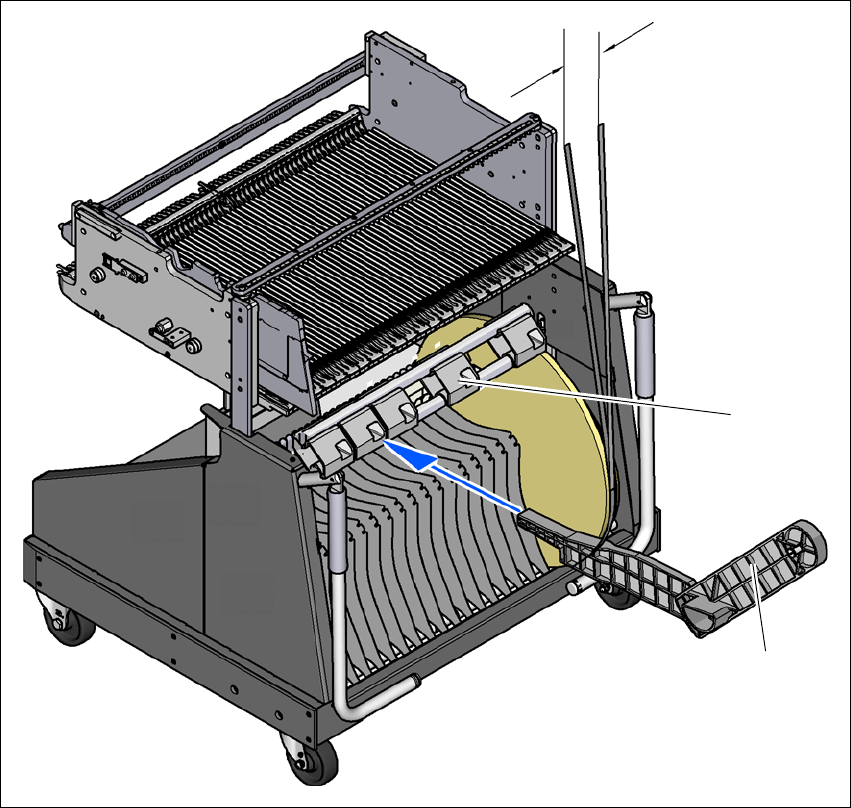

Jn 3.11 - 7 Lisalindipooli alus
(1) Lisalindipooli alus, toote nr 03075622-xx
(2) Toe kinnitusseadis
X-Seeria sööturmooduleid suudavad komponendilinte käidelda probleemideta, kui sööturmooduli
ja lindipoole vahemaa pole suurem kui 60 mm. Kui etteantud seadistuse puhul pole võimalik mak-
simaalselt lubatud astmest kinni pidada, siis soovitame kasutada täiendavat lindipoolihoidikut
(
pos 1). Asetage kinnitus lihtsalt hoidikusse (osa 2) ja suruge, kuni vahemaa on väiksem kui mak-
simaalne lubatud väärtus 60 mm. Komponendikärul on kokku 5 hoidikut. Kõik lindipoolihoidikud
saavad võtta vastu 2 lindipooli, mis tähendab, et lindikarbi kohale on võimalik positsioneerida kuni
kümme 19" (483 mm) lindipooli.
Maks. 60 mm
(1)
(2)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.11 Komponendikäru
177
3.11.8 Lindikarp
3.11.8.1 Kirjeldus
Lindikarp saab võtta vastu kuni 19" (483 mm) läbimõõduga lindipoole. Eraldusplaatide sissepane-
mist
kirjeldatakse jaotises 5.9.5
lk 258.
3

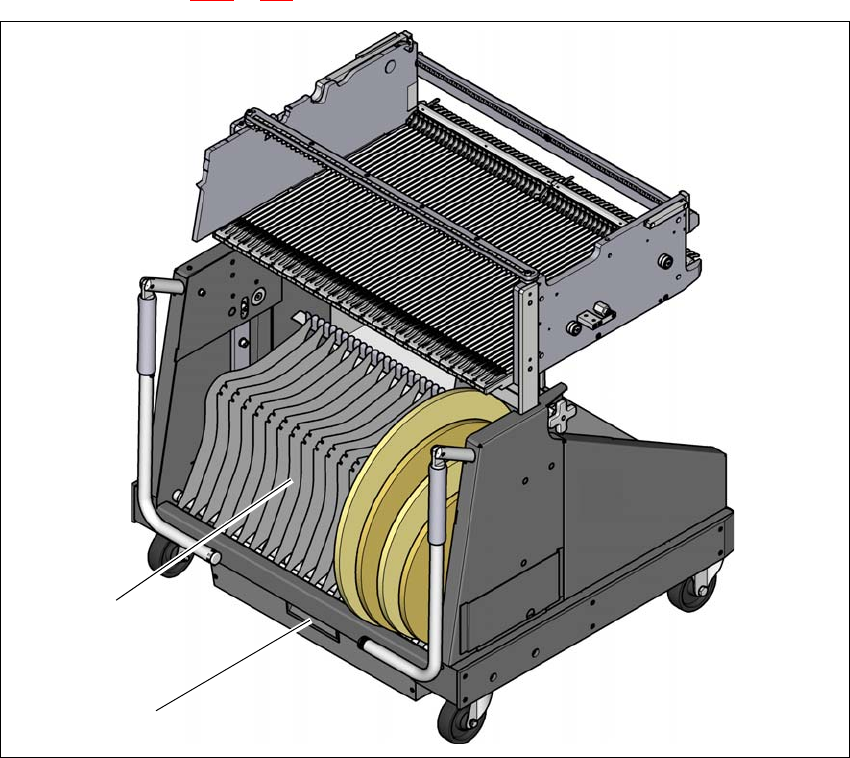

Jn 3.11 - 8 Komponendikäru, SIPLACE SX1/SX2, lindikarbiga
(1) Eraldusplaatidega lindikarp
(2) Lindijäätmekarp
(1)
(2)
