4 Ülesseadmine ja käikuvõtmine K asutu sjuhend SIPLACE SX1/SX2 Edi tion V2 ja V3 4.1 Konfiguratsioon transpordil ja tarnimisel Alates tarkvaraver sioonist SC.7 13.1 Väljaanne 12/2020 182 4.1.1.2 T arnimisvalmi masina kaa…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.1 Konfiguratsioon transpordil ja tarnimisel
181
4 Ülesseadmine ja käikuvõtmine
4.1 Konfiguratsioon transpordil ja tarnimisel
4.1.1 Transpordipakend
Euroopas tarnitakse ladumismasin ja komponendikärud kilesse pakitult kahel puidust kaubaalu-
sel. Väljapoole Euroopat tarnitakse ladumismasin ja komponendikäru puitkastides.
4.1.1.1 Transpordipakendi mõõtmed
Kaubaaluste ja puitkastide mõõtmed on esitatud allolevas tabelis.
4

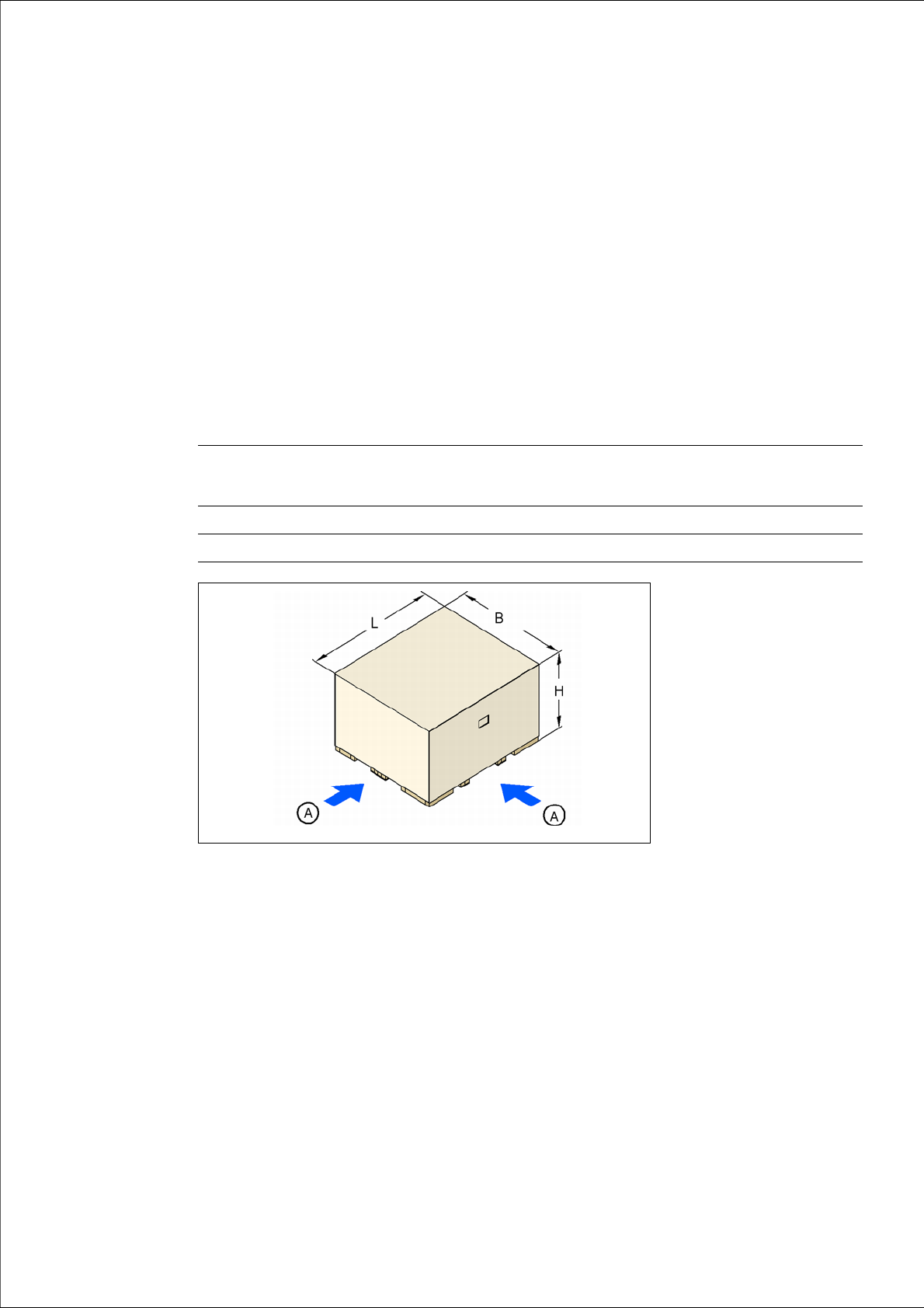

Jn 4.1 - 1 Transpordikast - mõõtmed millimeetrites
(A) Kahveltõstuki toetuspunktid
Ladumismasin (p x l x
k)
Komponendikäru 60 (P x
L x K)
Komponendikäru 30 (P x
L x K)
Kaubaalus 2630 x 1840 mm 2060 x 1350 mm 1700 x 1180 mm
Puitkast 2630 x 1840 x 1880 mm 2060 x 1350 x 1300 mm 1700 x 1200 x 1330 mm
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
4.1 Konfiguratsioon transpordil ja tarnimisel Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
182
4.1.1.2 Tarnimisvalmi masina kaal
Allolevas tabelis on näidatud tarnimiseks ettevalmistatud masinate kaalud koos pakendiga.
4
4.1.2 Tarne kontrollimine
Hoidke ladumismasinat pakendis kuni ruumi temperatuuri saavutamiseni. Vastasel juhul võib
tekkida kondensatsioon.
Kontrollige tarnet kahjustuste suhtes.
Kontrollige transpordikasti põrutussensoreid.
Pakkige masin ja tarvikud lahti ning kontrollige tarne komplektsust (vt referentsina pakke-
lehte).
Dokumenteerige tulemused ülesseadmisraportis / vastuvõtuprotokollis.
4.1.3 Konfiguratsioon tarnimisel
Ladumismasin omab tarnimisel järgmist konfiguratsiooni:
– Üksikkonveieri laiuseks on seatud 210 mm. Kaksikkonveieril on konveieriraja 1 ja konveieri-
raja 2 laius 210 mm. Selline laiuseseade on oluline ladumismasina täppishäälestamisel.
– Mõlemad monitorid on demonteeritud.
– Mõlemad märgulambid on demonteeritud.
– Kõik portaaliteljed on kinnitatud transpordiklambritega.
Mudel SIPLACE SX1/SX2 V2 4
– Mõlemad klaviatuurid on lahutatud.
– Klaviatuuride tugiplaadid on välja võetud.
Ladumismasin Tarne Euroopa piires Ülemeretarne
SX1/SX2 2,500 kg 2,800 kg
Komponendikäru 230 kg 350 kg
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.1 Konfiguratsioon transpordil ja tarnimisel
183
4
Jn 4.1 - 2 SIPLACE SX1/SX2 tarnekonfiguratsioon
(1) Signaallamp (eemaldatud)
(2) Monitor (eemaldatud)
(1)
(2)
(1)
(2)
