5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 j a V3 5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist SC. 713.1 Väljaanne 12/2020 262 Eemaldage lahtised kompo nendid komponendilaualt harjag…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.10 Sööturmoodulite ülesseadmine
261
Ooterežiimis põleb olekunäidik (pos 2 Jn 5.10 - 1
, lk 260) roheliselt, kui X-telje sööturimoodul
sisaldub seadistuses. Kui sööturmoodulit aktuaalses seadistuses ei sisaldu, siis jääb olekunäidik
kustunud seisundisse.
Sööturimoodul on lingiga komponendilaua külge lukustatud ja teda pole võimalik välja tõmmata.
Kui soovite sööturmooduli komponendilaualt eemaldada, siis toimige järgmisel viisil:
Vajutage eemalduskäepidet (pos 1 Jn 5.10 - 1, lk 260). Eemaldamiskäepide hüppab välja ja
olekunäidik lülitub välja.
Oodake umbes 1 sekund, kuni lukk (pos 4 Jn 5.10 - 1, lk 260) vabastab sööturmooduli.
Tõmmake sööturmoodul eemalduskäepidemest hoides komponendilauast välja. Kui ooteaeg
kestab üle 5 sekundi, siis lukustub sööturmoodul uuesti. Olekunäidikus süttib punane tuli.
Laske eemaldamiskäepidemel taas fikseeruda. Kui sööturimoodul sisaldub aktuaalses sea-
distuses, siis põleb olekunäidik roheliselt ja LCD-näidikule kuvatakse taas rajanumber ning
sammupikkus.
5.10.3 X sööturi mooduli kasutamine
5.10.3.1 X-sööturmooduli kontrollimine enne kasutamist
Kontrollige enne komponendilaual sööturmooduli kasutamist järgmisi punkte:
Sööturmoodul peab olema laitmatus seisukorras.
Kontrollige kerge vajutusega, et kattekilenookur (pos 2 Jn 5.10 - 2, lk 262) pole kinni kiilunud.
Kontrollige, kas haaramisakna (pos 3 in Jn 5.10 - 2, lk 262) piirkond on
lahtistest komponentidest tühi.
5
5
Suruge hooba (pos 4 Jn 5.10 - 2, lk 262) veidi ettepoole, et avada haaramisaken (pos 3 jn
5.10 - 2
, lk 262). Nii tõuseb haaramisaken veidi ülespoole.
5
Eemaldage haaramisakna alt kõik lahtised komponendid.
Sulgege haaramisaken (pos 3 Jn 5.10 - 2, lk 262), viies hoova tagasi (nr 4 joonisel 5.10 - 2,
lk 262
).
MÄRKUS
Tühjendage komponentide jäätmesahtel (pos 5 jn 5.10 - 2, lk 262) enne, kui kompo-
nendid sööturimoodulist välja raputate.
MÄRKUS
Pingutatud kattekile jätkab komponendilindi transporti, kui lint on sisestatud ja avab kom-
ponendid.
Ärge suruge hooba (nr 4 joonis 5.10 - 2, lk 262), kui lint on sisestatud.
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.10 Sööturmoodulite ülesseadmine Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
262
Eemaldage lahtised komponendid komponendilaualt harjaga või kasutage sobiva düüsiga
tolmuimejat.
5
Kui eemaldamiskäepide (pos. 1) on ikkagi väljas, siis lukustage see ettenähtud kohale.
5

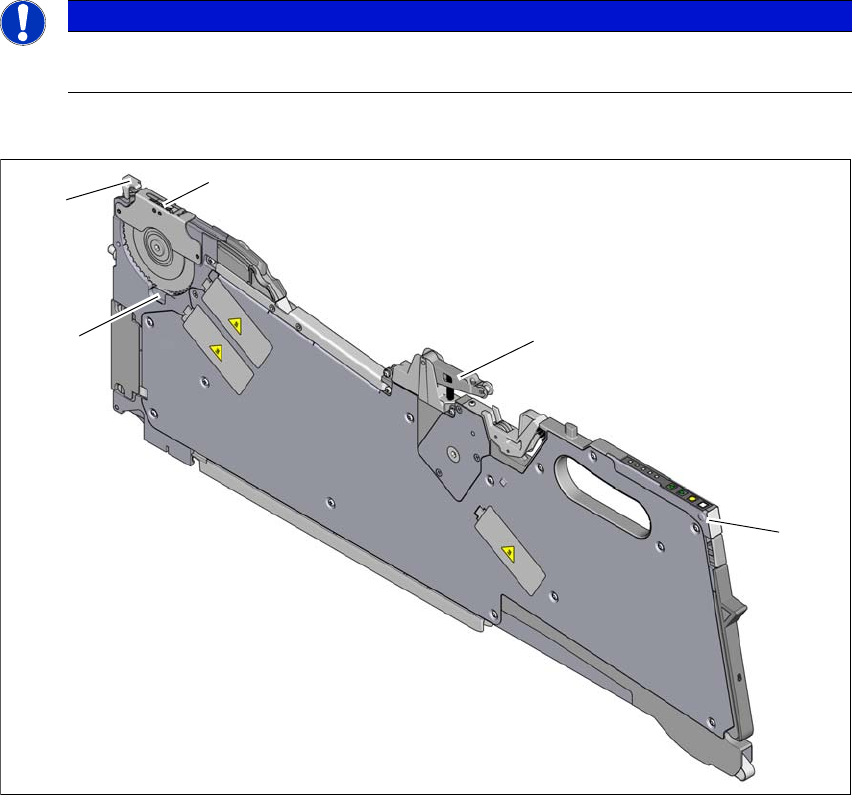

Jn 5.10 - 2 X-sööturimooduli kontrollimine enne kasutamist
(1) Eemaldamiskäepide
(2) Kattekilenookur
(3) Haaramisaken
(4) Hoob haaramisakna tõstmiseks ja riivistamiseks
(5) Komponentide praagikarp
MÄRKUS
Kui komponendilint on juba paigaldatud, siis lõigake see sööturmooduli esiservaga
ühetasaseks. Perforatsioonis võib olla endiselt näha kaht auku.
(1)
(2)
(3)
(4)
(5)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.10 Sööturmoodulite ülesseadmine
263
5.10.3.2 X-sööturmooduli sisestamine komponendilauda
5
Jn 5.10 - 3 X-sööturimooduli sisestamine komponendilauda
(1) X-sööturmooduli eesmise liuguri juhik
(2) X-sööturmooduli tagumise liuguri juhik
(3) "Tagumine" tsentreerimistihvt X-sööturmoodulil
(4) "Eesmine" tsentreerimistihvt X-sööturmoodulil
(5) Sisselõiked tsentreerimisribas "tagumise" tsentreerimistihvti hoidmiseks
(6) Tsentreerimisavad komponendilauas "eesmiste" tsentreerimistihvtide hoidmiseks
(7) Lukustusriivid
(8) Komponendilaua juhikuprofiil (
Ω-profiil)
(9) Sisestusabinõu X-sööturmooduli jaoks
5
Asetage sööturmooduli eesmine liugjuhik (pos 1 Jn 5.10 - 3) komponendilaua sisestusabi-
nõule (pos 9 Jn 5.10 - 3
).
Hoidke sööturmoodulit vertikaalselt ja lükake mööda juhikuprofiili (pos 8 Jn 5.10 - 3). Söötur-
moodul libiseb eesmise (pos 1 Jn 5.10 - 3
) ja tagumise (pos 2 Jn 5.10 - 3) liugjuhikuga juhi-
kuprofiilile (pos 8 Jn 5.10 - 3
).
Lükake sööturmoodulit ettevaatlikult edasi, kuni "eesmine" tsentreerimistihvt (pos 4 Jn 5.10 -
3, lk 263) surutakse tsentreerimisavasse (pos 6 jn 5.10 - 3, lk 263).
(8)
(9)
(5)
(3)
(2)
(1)
(4)
