Kasutusjuhend SIPLACE SX1/SX2 E dition V2 ja V3 3 Tehnilised andm ed ja sõlmed Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.10 X-sööt urmoodulid 165 3.10.5.1 Kirjeldus Energia- ja andmeliides võimaldab käitada…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.10 X-sööturmoodulid Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
164
3.10.5 Energia- ja andmeliides (EDIF) X-sööturmoodulitele
Toote nr 00141247-xx Energia- ja andmeliides X-sööturmoodulitele
3
Jn 3.10 - 8 Energia- ja andmeliides X-sööturmoodulitele
(1) Lukustusriivi vabastusnupp
(2) Käsitsemispaneel
(3) Andmekaabel
(4) Toitekaabel
(5) Elektroonikakorpus
(6) Väljapööratav jalg
(7) Omega profiil sööturmoodulite suunamiseks
(8) Lukustusriiv
(9) Paigutusava sööturmooduli esimesele tsentreerimistihvtile
(10) Põhiplaat
(11) Lindipoolihoidik
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.10 X-sööturmoodulid
165
3.10.5.1 Kirjeldus
Energia- ja andmeliides võimaldab käitada X-sööturimooduleid väljaspool ladumismasinat ja eel-
seadistuskohta. Liides koosneb oomega-profiiliga alumiiniumraamist (pos 7 jn 3.10 - 6
, lk 162),
mis hoiab ja juhib sööturmooduleid. Nagu X-komponendikäru puhulgi, asetatakse sööturmoodul
liugjuhikutega oomega-profiilile ning lükatakse ettepoole, kuni sööturmooduli eesmine tsentreeri-
mistihvt läheb täielikult vastuvõtuavasse (pos 9 jn 3.10 - 6
, lk 162). Lukustusriiv (pos 8 jn 3.10 - 6,
lk 162
) lukustab sööturmooduli antud positsiooni. Sööturmooduli eemaldamiseks vajutage lihtsalt
vabastusnuppu (pos 1 jn
3.10 - 6
, lk 162). Lukustusriiv (pos 8 jn 3.10 - 6, lk 162) vajutatakse alla ja see vabastab söötur-
mooduli. Väljapööratavad jalad (pos 6 jn 3.10 - 6
, lk 162) stabiliseerivad energia- ja andmeliidest
etteantud asendis, eriti laiade sööturmoodulite puhul.
Elektroonikakorpus (pos 5 jn 3.10 - 6
, lk 162) sisaldab energia- ja andmeliidese elektroonilist juht-
plokki. Käsitsemispaneel (pos 2 jn 3.10 - 6
, lk 162) sisaldab start- ja stopp-nuppe ning kahte ole-
kunäidu valgusdioodi. Kommunikatsioon PC-ga toimub andmekaabliga (pos 3 jn 3.10 - 6
, lk 162).
Voolutoitekaabel (pos 4 jn 3.10 - 6
, lk 162) ühendatakse tarnitud toiteploki külge.
3.10.5.2 Kasutamine
Energia- ja andmeliidest kasutatakse X-sööturmoodulite kontrollimiseks, korrashoiutöödeks ja re-
montimiseks. Seda saab kasutada ka trükkplaatide tootmise eelseadistamiseks. Selleks kinnita-
takse energia- ja andmeliides põhiplaadi külge (pos 10 jn 3.10 - 8
, lk 164). Lindipoolihoidik (pos
11 jn 3.10 - 8
, lk 164) on samuti põhiplaadi külge monteeritud. Sissetõmmatud komponendilindi
puhul saate kontrollida või lähtestada sammupikkust, haaramispositsiooni ja konveierikiirust. Ük-
sikasjalikus kasutusjuhendis kirjeldatakse liidese tööd ja vajalikke teenindustöid.
3.10.5.3 Tarnekomplekt
– Ühe pesaga EDIF
– Toiteplokk, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Põhiplaat koos lindipoolihaaraga
– Kasutusjuhend
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.10 X-sööturmoodulid Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
166
3.10.6 SIPLACE PowerConnector X
Toote nr 00141420-xx SIPLACE PowerConnector X
3

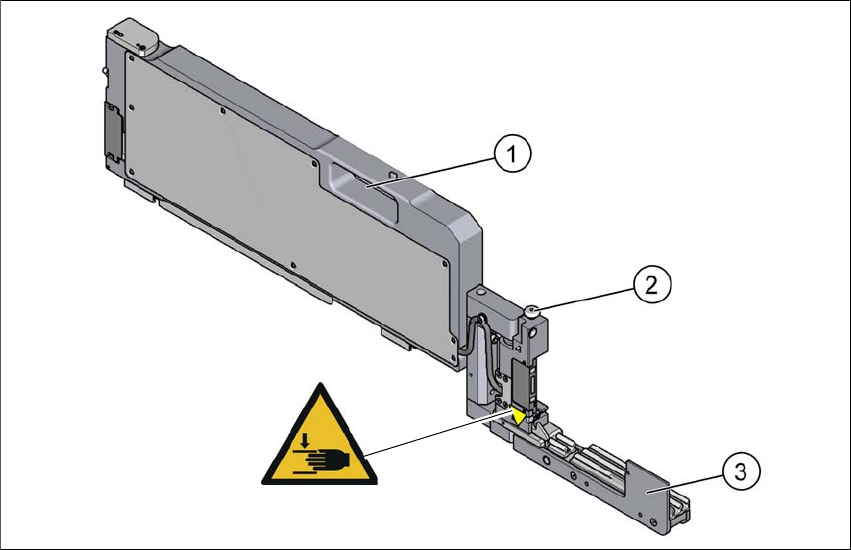

Jn 3.10 - 9 SIPLACE PowerConnector X
(1) Käepide
(2) Pikenduskonsooli ja sööturi lukust avamise nupp
(3) Pikenduskonsool (tööasendis)
Artikkel W 024, artikkel nr 03155346-01
3.10.6.1 Kirjeldus
SIPLACE PowerConnector X aitab lahendada SIPLACE X-i sööturimoodulitega seotud prob-
leeme masinas ilma, et tootmisprotsess tuleks katkestada.
Üksikasjalikku kirjeldust vaadake
SIPLACE PowerConnector X-i kasutusjuhendist [toote nr
00198772-01-xx.]
W 024
