2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
2.2 Hoiatussildid Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
52
2.2.7 Hoiatussildid toiteplokil
2
W 012 joon. 2.2 - 8, lk 52 toote nr 03009345-01 (kogus ladumismasina kohta: 3).
W 012 joon. 2.2 - 10
, lk 54 toote nr 03009345-01 (kogus ladumismasina kohta: 2).
Jn 2.2 - 8 Hoiatussilt W 012, kate toiteploki jaoks
Artikkel W 012, toiteploki küljekattel
Artikkel W 012 alumisel kattel
Artikkel W 012 kate vaakumpumba paigaldusasendis
OHTLIK PINGE!
Sildiga tähistatud osad jäävad pinge alla ka pärast pealüliti väljalü-
litamist ja toitepistiku lahutamist.
Enne hooldustööde alustamist lahutage masin vooluvõrgust.
NAFTA-regioon: ELEKTRILÖÖGI- JA PÕLETUSOHT!
W 012
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.2 Hoiatussildid
53
2.2.7.1 Hoiatussildid W206, W250, W251 sektoriuste sisekülgedel
2

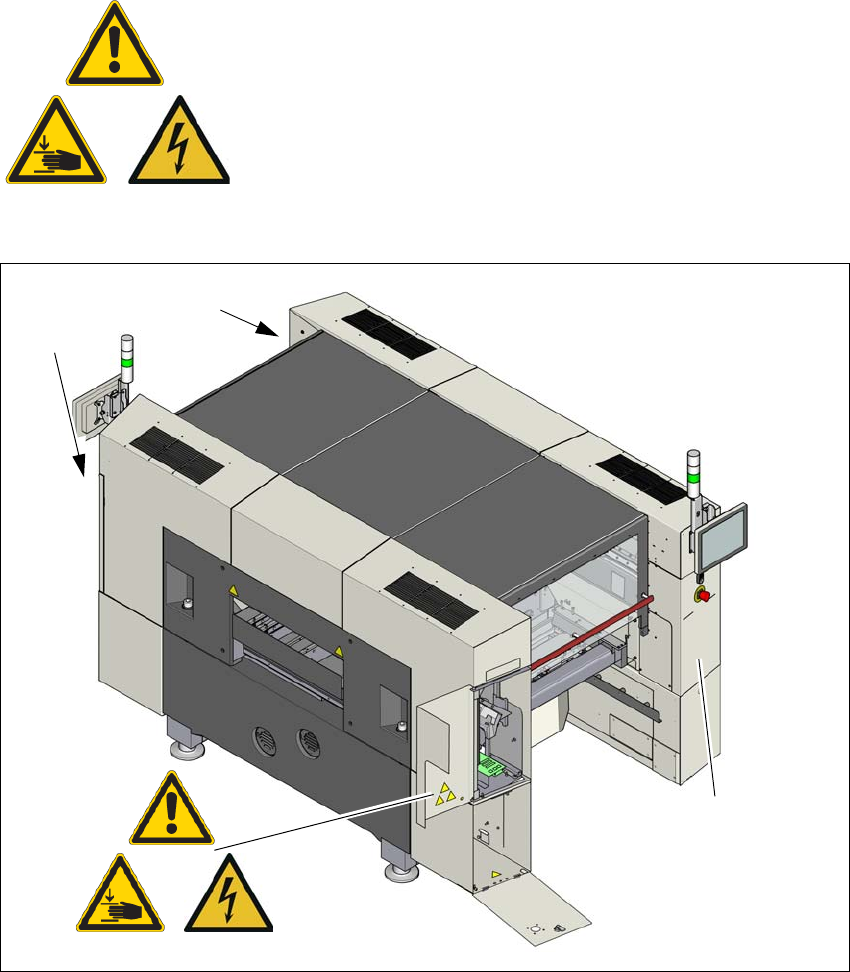

Jn 2.2 - 9 Hoiatussilt sektoriluugi siseküljel
Artikkel W 001, sektoruste sees, artikkel nr 03131410-xx
Artikkel W 024, sektoruste sees, artikkel nr 03155346-xx
Artikkel W 012, sektoruste sees, artikkel nr 03155378-xx
Ladumismasinat tohib käiku võtta üksnes paigaldatud seiskaja ja
suletud uste korral.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
uksel, sees
W 001, W 012, W 024
uksel, sees
(W 024)
(W 012)
(W 001)
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
2.2 Hoiatussildid Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
54
2.2.7.2 Hoiatussildid toiteplokil
2
W 220 joon. 2.2 - 10, lk 54, toote nr 03114591-01 (kogus ladumismasina kohta: 3).
Jn 2.2 - 10 Hoiatussilt W 220 toitevarustuses
– W 220 kondensaatori akul PCS417
– W 220 toite AC/DC-konverteritel (160 V DC / 300 V DC).
– W 220 kaitseväljalülituse (CSB) kattel
2
2
VÕRGUPINGE!
Lülitage pealüliti välja, lahutage toitepistik ja oodake 5 minutit,
kuni kondensaatorid tühjenevad.
NAFTA-regioon: ELEKTRILÖÖGI- JA PÕLETUSOHT!
W 220
W 220
