Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.7 Ladumispea
133
3.7.5.7 SIPLACE MultiStar CPP täiustatud Pick&Place-režiimis
Täiustatud Pick&Place-režiimis on SIPLACE MultiStar CPP võimeline laduma kogu komponen-
disortimenti alates 01005 kuni 50 mm x 40 mm. Suured komponendid haaratakse viimastena,
tsentreeritakse optiliselt ja paigaldatakse esimeste komponentidena.
3
Jn 3.7 - 10 SIPLACE MultiStar CPP - segarežiim
K_BE Väike komponent (vt tabel 3.7 - 1 lk 129)
M_BE_2 Keskmise suurusega komponent, tüüp 2 (vt tabel 3.7 - 1
lk 129)
G_BE Suur komponent (vt tabel 3.7 - 1
lk 129)
Tüüp 30 Komponendikaamera, tüüp 30
Tüüp 33 Statsionaarne komponendikaamera, tüüp 33
1 ... 8 Võetud komponentide järjekord
3
SIPLACE MultiStar CPP tööpea naabruses asuvad segmendid ei saa tüüp M_BE_2 ja G_BE
komponente haarata, kui nende komponentide diagonaalid on pikemad kui 39,8 mm.
Tüüp 30
K_BE
G_BE
Tüüp 33
M_BE_2
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.7 Ladumispea Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
134

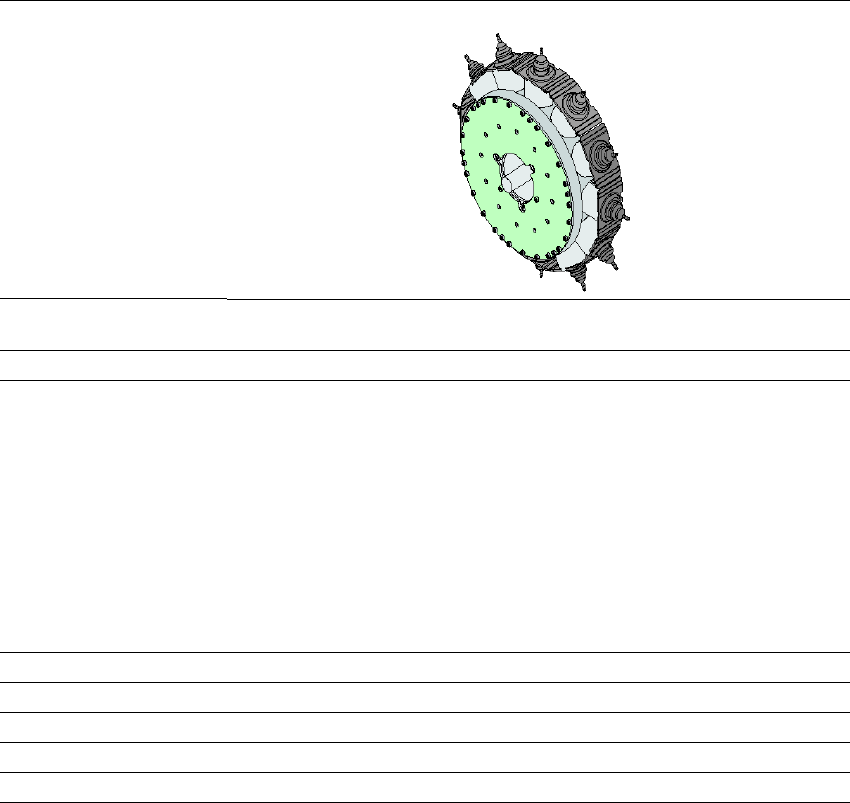

3.7.5.8 SIPLACE MultiStar (CPP) tehnilised andmed seadmel SIPLACE SX2/SX2 V3
3
SIPLACE MultiStar (CPP)
Komponendikaameraga,
tüüp 30
Komponendikaameraga,
tüüp 45
Komponendikaameraga,
tüüp 33
(statsionaarne kaamera)
Komponendisortiment
*a
01005 kuni 27 mm x 27 mm 01005 kuni 15 mm x 15 mm 0402 kuni 50 mm x 40 mm
*b
Komponentide omadused
Max kõrgus
*c
Max kõrgus
*d
Min viigusamm
Min viigulaius
Min viigulaba samm
Min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
6,0 mm
8,5 mm
250 µm
100 µm
*e
/ 200 µm
*f
250 µm*
e
/ 350 µm*f
140 µm*
e
/ 200 µm*f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
*g
6,0 mm
8,5 mm
250 µm / 120 µm
*h
50 µm
140 µm
70 µm
0,11 mm x 0,11 mm
15 mm x 15 mm
4 g
*g
11,5 mm / 15,5 mm*i
300 µm
150 µm
350 µm
200 µm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g
*g
Mahaasetamisjõud 1,0–15 N
*i
Imiotsakute tüübid 20xx, 28xx 20xx, 28xx 20xx, 28xx
X/Y-suunaline täpsus
*j
± 38 µm/3σ ± 38 µm/3σ ± 30 µm/3σ
Nurktäpsus ± 0,20° / 3σ
*k
, ± 0,38° / 3σ
*l
± 0,38° / 3σ
*k
± 0,12° / 3σ
Valgustustase 5 5 6
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised andmed, kliendispet-
siifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
*)b Mitme mõõtmise korral on võimalik diagonaal 69 mm (nt 64 mm x 10 mm).
*)c CPP-tööpea: madalas paigalduspositsioonis (statsionaarne komponendikaamera pole võimalik).
*)d CPP-tööpea: kõrges paigalduspositsioonis
*)e Komponentidele < 18 x 18 mm.
*)f Komponentidele ≥ 18 x 18 mm.
*)g 20 g Pick&Place-režiimis
*)h Võimalik ainult komponentidega, mis asuvad kaamera fookusalas ± 1,3 mm.
*)i OSC paketiga
*)j Täpsusväärtused vastavad SIPLACE'i tarne- ja teenusemahtude tingimustele.
*)k Komponendi mõõtmed 6 x 6 mm ja 27 x 27 mm vahel.
*)l Komponendi mõõtmed väiksemad kui 6 x 6 mm.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.7 Ladumispea
135
3.7.5.9 SIPLACE MultiStar (CPP) tehnilised andmed seadmel SIPLACE SX2/SX2 V2
3
3
SIPLACE MultiStar (CPP)
Komponendikaameraga,
tüüp 30
Komponendikaameraga, tüüp 33
(statsionaarne kaamera)
Komponendisortiment
*a
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised
andmed, kliendispetsiifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
01005 kuni 27 mm x 27 mm 0402 kuni 50 mm x 40 mm
*b
*)b Mitme mõõtmise korral on võimalik diagonaal 69 mm (nt 64 mm x 10 mm).
Komponentide omadused
Max kõrgus
*c
Max kõrgus
*d
Min viigusamm
Min viigulaius
Min viigulaba samm
Min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
*)c CPP-tööpea: madalas paigalduspositsioonis (statsionaarne komponendikaamera pole võimalik).
*)d CPP-tööpea: kõrges paigalduspositsioonis
6,0 mm
8,5 mm
250 µm
100 µm
*e
/ 200 µm
*f
25.0 µm*e / 350 µm
*f
140 µm*e / 200 µm
*f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
*g
*)e Komponentidele < 18 x 18 mm.
*)f Komponentidele ≥ 18 x 18 mm.
*)g 20 g Pick&Place-režiimis
11,5 mm / 15,5 mm
*h
300 µm
150 µm
350 µm
200 µm
1,0 mm x 0,5 mm
50 mm x 40 mm
8 g*g
Mahaasetamisjõud 1,0–15 N
*h
*)h 15,5 mm ainult kõrges paigalduspositsioonis, koos OSC paketi ja piirangutega.
Imiotsakute tüübid 20xx, 28xx 20xx, 28xx
X/Y-suunaline täpsus
*i
*)i Täpsusväärtused vastavad SIPLACE'i tarne- ja teenusemahtude tingimustele.
± 41 µm/3σ ± 34 µm/3σ
Nurktäpsus ± 0,20° / 3σ
*j
, ± 0,38° / 3σ
*k
*)j Komponendi mõõtmed 6 x 6 mm ja 27 x 27 mm vahel.
*)k Komponendi mõõtmed väiksemad kui 6 x 6 mm.
± 0,14° / 3σ
Valgustustase 5 6
