Kasutusjuhend SIPLACE SX1/SX2 E dition V2 ja V3 3 Tehnilised andm ed ja sõlmed Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.8 Portaal isüst eem 139 3.8.2 Port aali ehitus 3 Jn 3.8 - 2 Portaali ehitus - peahoid…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.8 Portaalisüsteem Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
138
3.8 Portaalisüsteem
3
3.8.1 Portaali asendid
3
Jn 3.8 - 1 Portaalide asukohad SX2 ladumismasinatel
(1) Portaal 1
(2) Y-telg, portaal 1 ja portaal 2
(3) Y-telg, portaal 1 ja portaal 2 (kaetud)
(4) Portaal 2
(T) Trükkplaatide liikumissuund
ETTEVAATUST!
Portaali lükkamiseks võtke alati kinni käepidemest – ainult mudelil SIPLACE SX1/SX2 V3
Portaali lükkamise on ainult mudelil SIPLACE SX1/SX2 V3. Portaali kahjustumise vältimi-
seks kasutage portaali käsitsi lükkamisel seadmel SIPLACE SX1/SX2 V3 alati käepidet.
Vt nr (3) joon. 3.8 - 2
, lk 139 või nr (4) joon. 3.8 - 3, lk 140.
(1)
(2)
(4)
(3)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.8 Portaalisüsteem
139
3.8.2 Portaali ehitus
3

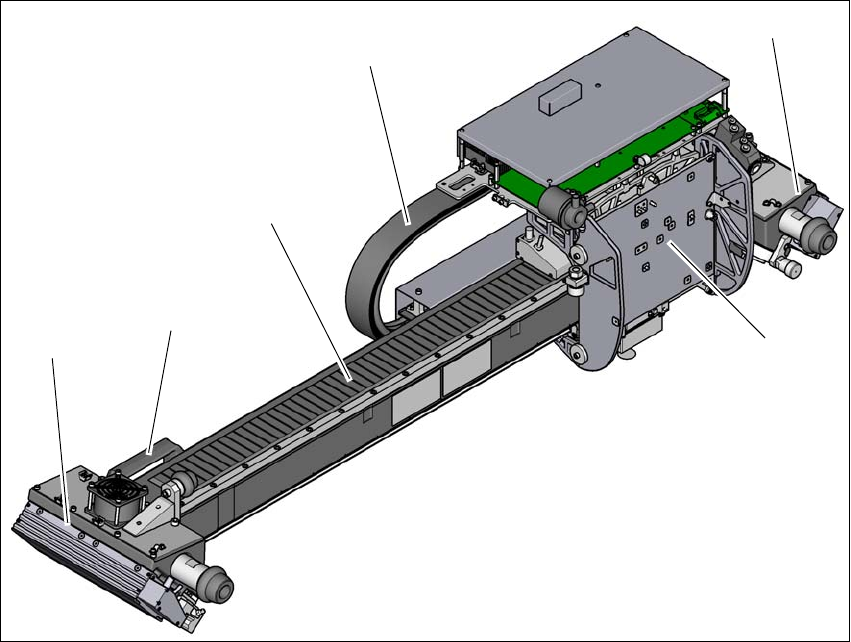

Jn 3.8 - 2 Portaali ehitus - peahoidiku vaade
(1) Ladumispea kinnitus koos X-telje lineaarmootoriga (primaarosa)
(2) Y-lineaarmootor 2 koos kinnise laagri (primaarosa) ja ventilaatoriga
(3) Käepide (ainult mudelil SIPLACE SX1/SX2 V3)
(4) Püsimagnetiga juhiksüsteem (X-lineaarmootori sekundaarosa)
(5) Järgiv kaabel
(6) Käepide (ainult mudelil SIPLACE SX1/SX2 V3)
(7) Y-lineaarmootor 1 koos lahtise laagri (primaarosa) ja ventilaatoriga
(4)
(3)
(1)
(2)
(6)
(5)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.8 Portaalisüsteem Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
140
3
Jn 3.8 - 3 X-telje ülesehitus - tööpeahoidiku vaade
(1) Y-lineaarmootor 1 koos lahtise laagri (primaarosa) ja ventilaatoriga
(2) Tööpeaplaat koos Head Control Unit-iga
(3) Y-lineaarmootor 2 koos lahtise laagri (primaarosa) ja ventilaatoriga
(4) Käepide (ainult mudelil SIPLACE SX1/SX2 V3)
(5) X-telje lineaarmootor (primaarosa)
(6) Portaali liides X-telg (katte all)
(7) Portaali liides Y-telg (katte all)
(8) Sensorimoodul
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
