Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.5 Ladumis masina SX1/SX2 ohutu käitamise juhend 69 2.5.2 Ohutusalane märkus trükkp laadi käsit si sisesta…

2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3

2.5 Ladumismasina SX1/SX2 ohutu käitamise juhend Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020

2.5 Ladumismasina SX1/SX2 ohutu käitamise juhend

2.5.1 Ohutusjuhised kaitsekatete sulgemise kohta

Vältimaks ladumismasina kaitsekatete sulgemisel igat liiki vigastuste tekkimist, peab käitaja ju-

hendama personali, et kaitsekatteid käsitsetaks vastavalt alljärgnevale juhendile.

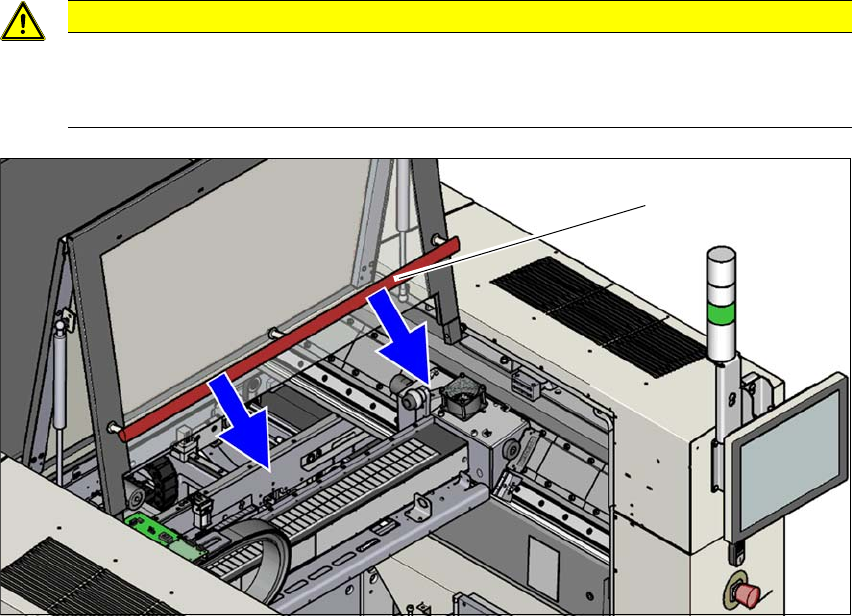

Jn 2.5 - 1 Ohutusjuhised kaitsekatete sulgemise kohta

(1) Käepidemed

 Haarake kaitsekatte avamiseks või sulgemiseks alati käepidemest kinni.

 Sulgemisel ärge jätke käsi kaitsekatte ja masinapaneeli vahelisse pilusse.

 Kaitsekatte sulgemisel veenduge, et selle liikumisteel ei ole takistusi ning teised inimesed ei

satu ohtu.

ETTEVAATUST!

Käte muljumisoht.

Käte muljumisoht, kui kaitsekatted ei ole korralikult suletud.

 Sulgege kaitsekatted korralikult.

(1)

Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus

Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.5 Ladumismasina SX1/SX2 ohutu käitamise juhend

2.5.2 Ohutusalane märkus trükkplaadi käsitsi sisestamise kohta

I 2

 Järgige hoiatusi ja sisestage plaadid u 5 cm kaugusele konveierisse.

 Käivitage trükkplaadi sisseliikumine sisestuskonveieril SC GUI funktsiooniga Move Board In

(Liiguta trükkplaat sisse).

2.5.3 Kondensaatorite töötlemise ohutusjuhised

Pulbermetallil põhinevate kondensaatorite (nt tantaalkondensaatorite) käitlemine on seotud tea-

tavate ohtudega. Ohud on järgmised:

– selliste komponentide kahjustamine võib kaasa tuua eksotermilise reaktsiooni ja kuumuse

äkilise vabanemise. Ebasoodsate tingimuste korral võib eralduv soojus tekitada kahjustusi

(eralduv soojushulk sõltub kondensaatori mahtuvusest).

– Sellise olukorra tekkimine on võimalik näiteks nimetatud komponentide katkilõikamisel.

Mõju teadasaamiseks käsitsemisel pöörduge palun komponentide tarnija poole.

Äärmiselt harvadel juhtudel on ohtliku olukorra tekkimine võimalik SIPLACE lindilõikuri juures, kus

äärmuslike tingimuste korral võivad lindijäätmed põlema süttida.

Sellised tingimused võivad esineda muuhulgas ka järgmistes olukordades:

(1) Komponendid on jäänud lindile selle sammupikkuse kontrollimise ajal (sellises olukorras jät-

kab lint liikumist lindilt komponente eemaldamata).

(2) Komponendid jäävad lindile, nt kattekile purunemise korral.

(3) Komponendid jäävad lindile, sest komponendid või lint ei vasta spetsifikatsioonile ning see-

tõttu suureneb komponentide haaramisel vigade esinemissagedus.

Metallipulbrit sisaldavate kondensaatoritega seotud ohtude vältimiseks järgige alltoodud juhiseid.

(1) Komponendilindi käsitsi nihutamisel peab operaator eemaldama kõik linditaskutesse jäänud

komponendid.

HOIATUS

Käte vigastusoht.

Trükkplaadi käsitsi sisendkonveierile sisestamisel käed võivad jääda portaali vahele ja

viga saada, sest juurdepääs portaali ohualasse ei ole takistatud.

 Ärge pange käsi masinasse või ladumisliinile, kui need on tootmisolekus.

 Plaatide käsitsi sisestamine on lubatud ainult masina paigaldamisfaasi ajal (masina

kalibreerimine, katseladumine jms).

 Seda võib teha ainult erikvalifikatsiooniga töötaja.

 Masinat kasutav ettevõte on kohustatud tagama, et sisend- ja väljundkonveierid on

kaetud ning mitte keegi ei saa nendesse panna oma käsi. Sama nõue kehtib kõigi

eelnevate ja järgnevate moodulite (rastriprinterid, konveierid, kontrollisüsteemid, ah-

jud jne) kohta.

2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3

2.5 Ladumismasina SX1/SX2 ohutu käitamise juhend Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020

(2) Komponentide kattekile purunemisel peab operaator lindile jäänud komponendid käsitsi ee-

maldama.

Et vältida lõikamise ajal lindi materjali põletuste põhjustamist eemaldamata jäänud tantaalkonden-

saatoritega, on kasutajaliides laiendatud võimalusega „Peata kohe ülesvõtmise vea korral".

SIPLACE Pro puhul peab see suvand valitud olema. Ladumismasinas asetatakse komponent,

mida üles ei tõstetud, edasi, kuni see on valmis komponendilindilt kõrvaldamiseks. Lint jääb

seisma ning operaatorile saadetakse teade, mis teavitab operaatorit tantaalkomponendi eemal-

damise vajadusest.

2.5.4 Ladumismasina ESD-ohutus

2.5.5 Ohutusnõuded praagikonveineri nõuetekohase paigaldamise kohta

Järgige alltoodud juhiseid, et vältida ohtu ladumispea ja komponendi või ladumispea ja praagi-

karbi otsaku kokkupõrkeks.

 Veenduge, et praagikarp asuks ettenähtud viisil kinnituses.

 Kontrollige, et praagikarp ei ulatuks üle kinnituse.

MÄRKUS

Tantaalkondensaatorite käsitsi eemaldamine, kui neid pole üles võetud

Kuidas saab operaator käsitsi neid tantaalkondensaatoreid, mida ei haaratud, käsitsi ee-

maldada, kirjeldatakse jaotises 3.10.1.2

, lk 153.

MÄRKUS

Ladumismasina ESD-ohutuse tingimused

 Kasutada tohib ainult elektrit juhtivast materjalist valmistatud imiotsakuid.

MÄRKUS

Kõiki praagikarpe (vt jaotist 6.8, lk 318) saab tagantjärele varustada sensoriga, mis näitab

praagikarbi õiget asukohta.
