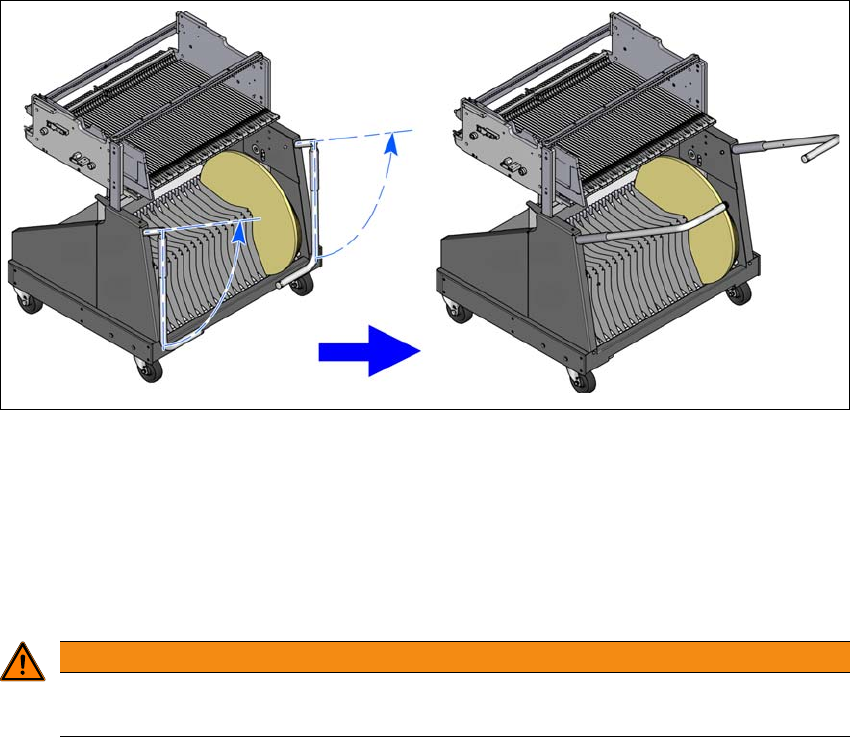

Jn 5.15 - 3 Komponendikäru - pööratavad käepidemed lükkamiseks
Võttes mõlema käega käepidemetest, tõmmake komponendikäru ladumismasina juurest ee-
male.
5.15.3 Ohutusjuhised komponendikäru liigutamisel
5
Kui soovite komponendikäru liigutada, siis hoidke seda alati kahe käega mõlemast käepide-
mest.
Pidage meeles, et sööturmoodulitega täielikult komplekteeritud komponendikäru võib kalletel
enam kui 20* küljele või ettepoole ümber minna.
Veenduge, et pind, millel käru lükatakse, oleks tunduvalt väiksema kaldega.
Ladumismasina aluse põranda kalle ei tohi olla suurem kui 0,63%. See vastab 5 mm kõrguste
vahele 800 mm-l (s.o komponendilaua laius).
Olge ettevaatlik ja vältige kokkupõrkeid tõketega. Liiga kiirel liikumisel võib käru ettepoole
ümber minna.
HOIATUS
Vältige õnnetusi.
Järgige komponendikäru liigutamisel õnnetuste vältimiseks alati alljärgnevaid reegleid.
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.15 Komponendikäru dokkimine ja vabastamine Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
278
5.15.4 Komponendikäru paigaldamine
5

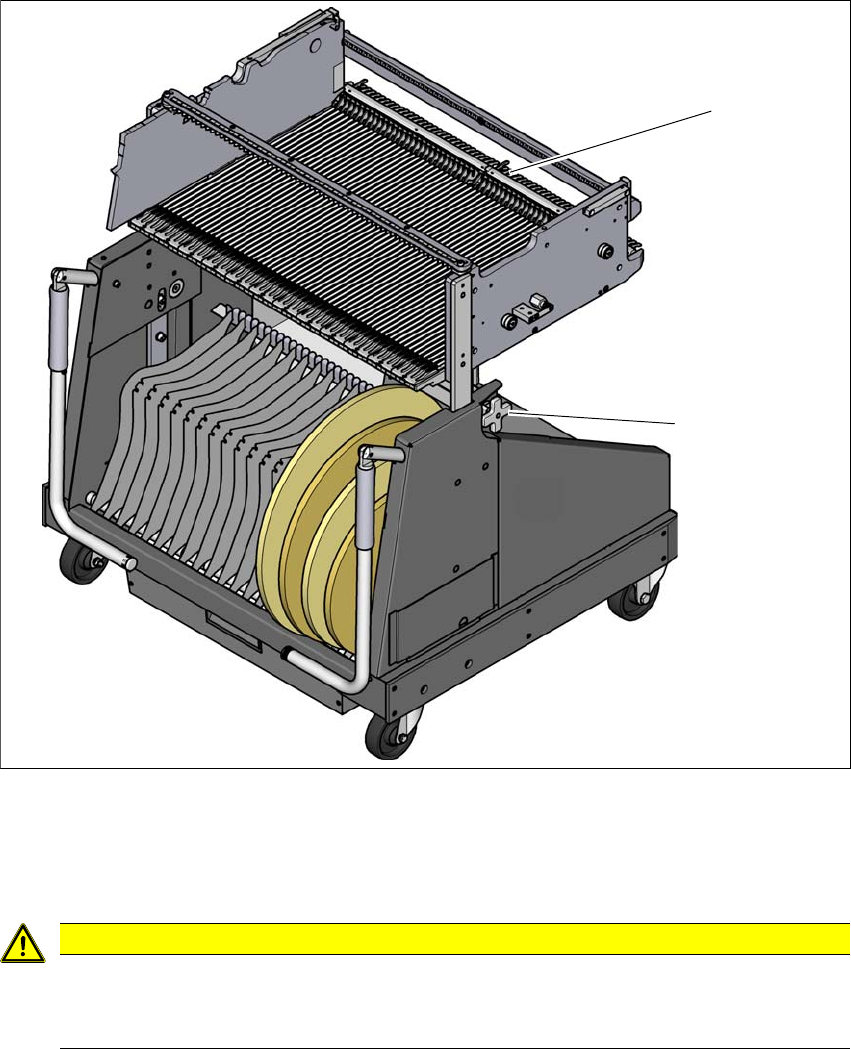

Jn 5.15 - 4 Komponendikäru paigaldamine
(1) Lukustusriivid
(2) Kõrguseseadistus täppisjusteerimiseks masinakõrguse peale
5
ETTEVAATUST!
Komponendikäru sisselükkamine.
Komponendikäru sisselükkamise ajal vältige lukustusriivide kokkupõrkeid takistus-
tega.
(2)
(1)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.15 Komponendikäru dokkimine ja vabastamine
279
I 5
5
5
Lükake komponendikäru ettevaatlikult kuni piirajani ladumismasinasse. Komponendilaua
piirdeklots
(2) peab sobima masina sisseveos lauakõrguse kontrollseadise nurgiku (1) alla
(paremal ja vasakul poolel).
5
Jn 5.15 - 5 Laua kõrguse kontroll
5
MÄRKUS
Lintide täpne lõikamine
Kui te ei lõika linte maha täpselt enne X-Seeria moodulite esikülge, siis ei sisene tühjad
lindid torusse,
Lintide täpne mahalõikamine enne komponendikäru dokkimist.
ETTEVAATUST!
Ladumispea asend.
Kontrollige, et ladumispea ei asuks komponendikäru piirkonnas.
ETTEVAATUST!
Tööpeade kokkupõrkeoht.
Laua kõrguse vasak- või parempoolse kronsteini demonteerimisel võib tekkida peade
kokkupõrge, kuna komponendilaud on liiga kõrge.
Ärge kronsteine demonteerige.
(1)
(2)
