Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.4 Waffle Pack Changer (WPC5/WPC6) 305 6.4.6 WPC5/WPC6 manööverdamisraadius 6 Jn 6.4 - 2 WPC5/WPC6 m…
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.4 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
304
6.4.5.2 Elektrilised parameetrid
6
6.4.5.3 Keskkonnatingimused
6
Toitepinge 3 x 200 V~ ± 5 %; 50/60 Hz (Jaapan)
3 x 208 V~ ± 5 %; 50/60 Hz (USA)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Euroopa)
3 x 415 V~ ± 5 %; 50/60 Hz
Nominaalne tarbitav näivvõimusus 1,5 kVA
Nominaalne aktiivvõimsus 1,0 kW
Ruumi temperatuur 15 °C kuni 35 °C
Õhuniiskus 30 - 75%
(keskmiselt mitte üle 45%, et vältida veeauru kondenseeru-
mist Waffle Packi vahetis)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.4 Waffle Pack Changer (WPC5/WPC6)
305
6.4.6 WPC5/WPC6 manööverdamisraadius
6

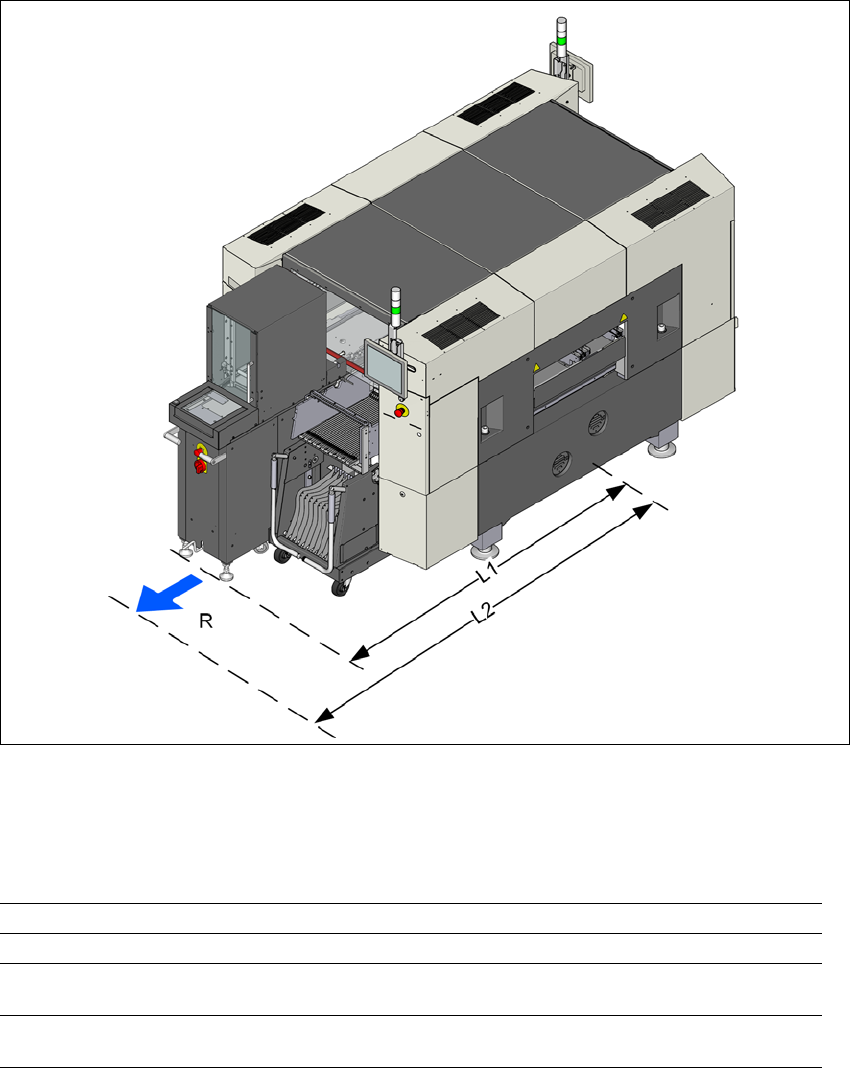

Jn 6.4 - 2 WPC5/WPC6 manööverdamisraadius SX1/SX2 ladumismasinates
WPC5/WPC6 komponendikäru pöörderaadius R on masinates SX1/SX2:
6
6.4.7 Märkusi WPC5/WPC6 paigaldamise kohta
WPC5/WPC6 saab SX-ladumismasinal dokkida vasakule poole (koht 1 või koht 2).
Asukoht 1 Asukoht 2
manööverdamisraadius R 750 mm 750 mm
Kaugus L1: Masin keskmest
WPC välisservani
1860 mm 1860 mm
Kaugus L2: masina keskkohast
seinani
2610 mm 2610 mm
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.4 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
306
6.4.8 Mõõtmed koos WPC5/WPC6-ga
6

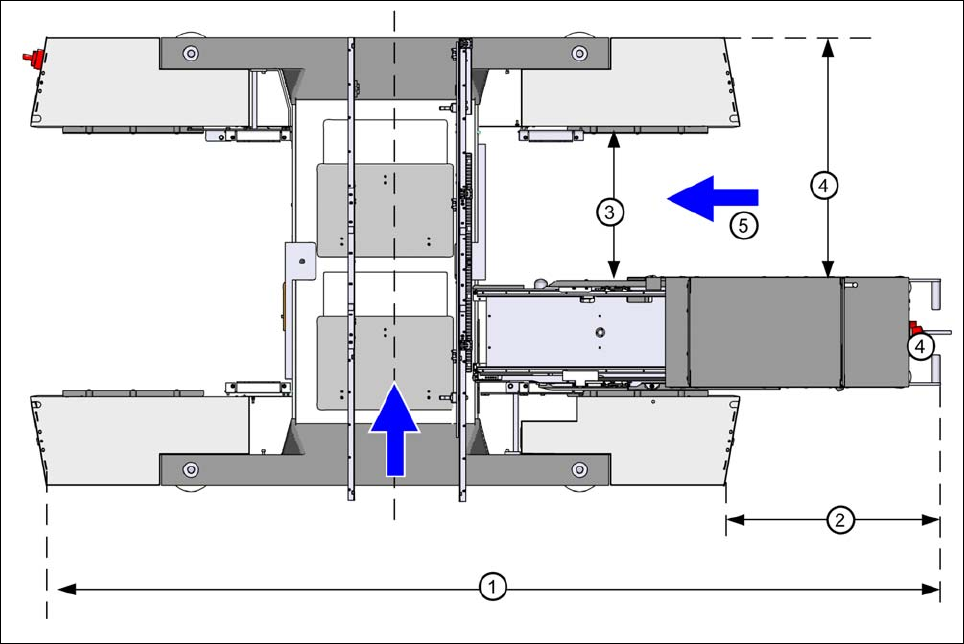

Jn 6.4 - 3 SX-ladumismasina mõõtmed koos WPC5/WPC6-ga
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Komponendikäru (30-rajaline) asukoht
