Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismas inal Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.4 SIPLACE -liini väljalülitamine 235 5.4 SIPLACE-liini väljalülit amine 5 5.4.1 Jaamade väljal…
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.3 SIPLACE-liini sisselülitamine Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
234
5
Jn 5.3 - 2 Voodiagramm - "SIPLACE-liini" sisselülitamine
Jaamaarvuti
Sisselülitamine
Seadistuse kontrollimine
(sööturmoodulite konfigureerimine)
Koordinaatmärkide õpe-
tamine
Trükkplaadiandmete laadimine
Vajutage start-nuppu
Referentseerimiskäigu ootamine
Trükkplaadi sissesõidutamine
Trükkplaadi ootamine
Seadistuste kontrollimine
(kui punasega märgistatud)
Vajadusel: imiotsakute konfiguratsiooni kontrollimine
Imiotsakute kontrollimine
Koordi-
naatmär-
Rajaviga
Ladumine
Seadistuste kontrollimine
Radade täitmine
Ladumine
Trükkplaat väljundkon-
veierile
Kursiivkiri: Teostab või teavitab jaam
Jah
Jah
Ei
Ei
Ladumismasina sätted
Allalaadimisviisard
Programmeerimissüsteemi
ülesanded
Ümberseadistuse kinnitamine al-
lalaadimisassistendil
Rasvane kiri: Peab teostama operaator
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.4 SIPLACE-liini väljalülitamine
235
5.4 SIPLACE-liini väljalülitamine
5
5.4.1 Jaamade väljalülitamine
Toimige jaamade väljalülitamiseks järgmisel viisil:
Lõpetage kõik ladumisprotseduurid nii, et ladumismasinas pole enam ühtki trükkplaati.
Kontrollige, kas kõigi tööpeade Z-teljed paiknevad kõige ülemistes lõppasendites.
Kontrollige, kas ladumispeades on veel komponente ja eemaldage need vajadusel.
Sulgege jaamaarvuti tarkvara vaates
Seaded --> Masinaseaded --> Masina seiskamine...
Kui arvuti on seiskunud, siis lülitage jaam pealülitist välja.
5.4.2 SIPLACE Pro (Windows) seiskamine
Menüüs SIPLACE Pro valige Objekt --> Lõpeta.
Sulgege arvutis kõik programmid.
Valige Windowsi startmenüüs Sule arvuti.
ETTEVAATUST!
Järgige enne liini väljalülitamist tingimata järgmist toimimisviisi.
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.5 Kasutajaliides Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
236
5.5 Kasutajaliides
Kasutajaliides on jaotatud järgmisteks piirkondadeks.
Näitena on esitatud kasutajaliidese vaade "Tootmine" ladumismasinal SX.

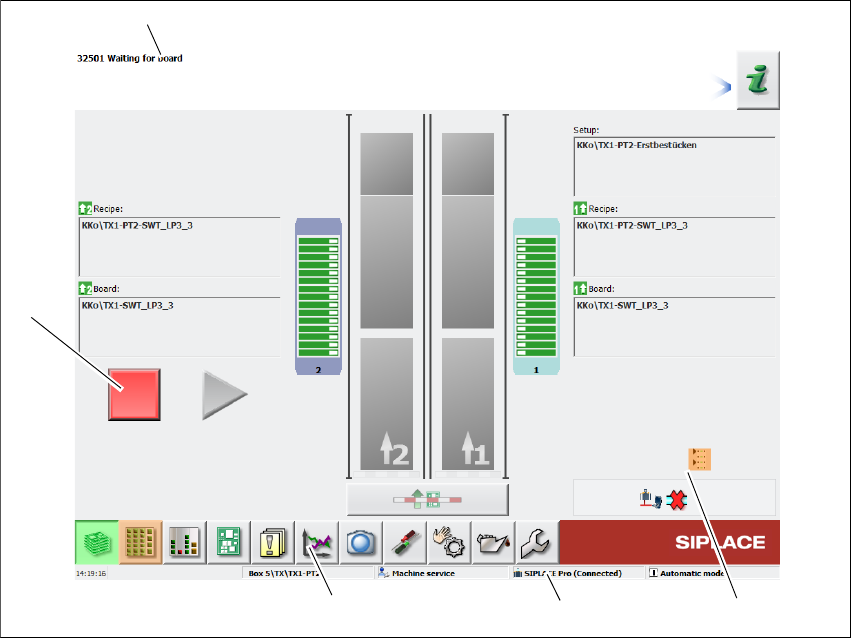

Jn 5.5 - 1 Kasutajaliidese komponendid vaates "Tootmine" (SIPLACE SX näitel)
Legend
(1) Olekuväli (oleku- ja veanäit)
(2) Töötluspiirkond / näidupiirkond
(3) Tööriistariba
(4) Informatsiooniriba
(5) Muudetud konfiguratsioonide ja täiendava lisavarustuse näit, nt ribakoodirežiim
(1)
(2)
(3)
(4)
(5)
