4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
190
4.2.2 Suruõhutoide
4

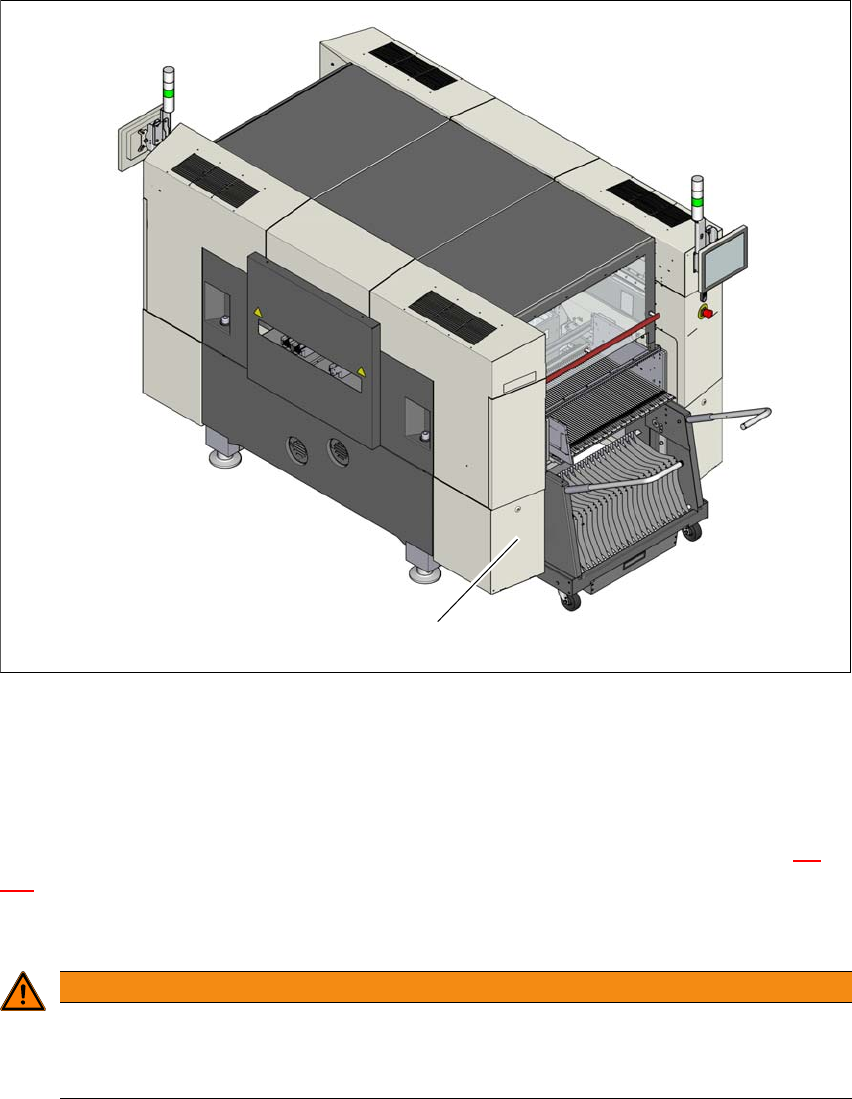

Jn 4.2 - 1 Suruõhuvarustuse asukoht ladumismasinas
(1) Suruõhuvarustuse paigalduskoht
4.2.2.1 Suruõhutoite kontrollimine
Kontrollige, kas suruõhutoide vastab etteantud masinaspetsifikatsioonile (vt tabelit jaotises3.4, lk
105
).
Protokollige paigalduskohas kasutatava suruõhu parameetreid.
4
(1)
HOIATUS
Vigastusoht.
Suruõhuga lindilõikuriga töötamisel esineb vigastusoht.
Ärge võtke KUNAGI lahti rõhu all olevaid suruõhutorusid.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.2 Infrastruktuur masina paigalduskohas
191
4.2.2.2 Suruõhuühendus ladumismasinal
4
Jn 4.2 - 2 Ladumismasina suruõhumoodul
Legend joonisele 4.2 - 2
(1) Portaalide 1 ja 2 toiterõhumanomeeter
Nimirõhk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (näiduvahemik 0 - 0,6 MPa, 0 - 6 bar)
(2) Masinakomponentide toiterõhumanomeeter
Nimirõhk: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (näiduvahemik 0 - 0,6 MPa, 0 - 6 bar)
(3) Puistekauba sööturmoodulite toiterõhumanomeeter
Nimirõhk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (näiduvahemik: 0 - 0,6 MPa, 0 - 6 bar)
(4) Sisendrõhumanomeeter
Nimirõhk: 0,5 - 1,0 MPa, 5 - 10 bar (näiduvahemik: 0 - 1,0 MPa, 0 - 10 bar)
(5) Suruõhufilter
(6) Suruõhuühendus
(7) Sulge ventiil "AVATUD" asendis
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
192
4.2.3 Elektritoide
4
Jn 4.2 - 3 Toiteploki asukoht ladumismasinas
(1) Lukk
(2) Pealüliti kaitse, mis väldib selle uuesti sisselülitamist
(3) Katte taga asuv toiteplokk
4.2.3.1 Ohutusjuhised
4
(1)
(2)
(3)
OHTLIK
Ohtlikud pinged.
Ladumismasinat varustatakse pingega 3 x 380 V~ kuni 3 x 415 V ± 10%, 50/60 Hz või li-
savarustusena pingega 3 x 200 V~ kuni 3 x 220 V~ ± 10%; 50/60 Hz toitepinge. Seetõttu
on mõned süsteemi osad eluohtlikult pingestatud - seda isegi siis, kui pealüliti on välja lü-
litatud ja toitepistik lahutatud.
Ladumismasina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse
või suure kahju.
Järgige alati kohalduvaid tööõnnetuste vältimise ja DIN-norme (ennekõike EN 60204
osa 1 või IEC 60204 osa 1) ning riigis kehtivaid ohutusnõudeid.
Toiteploki katteid tohib avada AINULT vastava kvalifikatsiooni ja väljaõppega perso-
nal.
