Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.6 Ohutusfunktsioonid
89
2.6.5 Käekaitsed paigaldatud sööturi imitatsioonide juurde
2

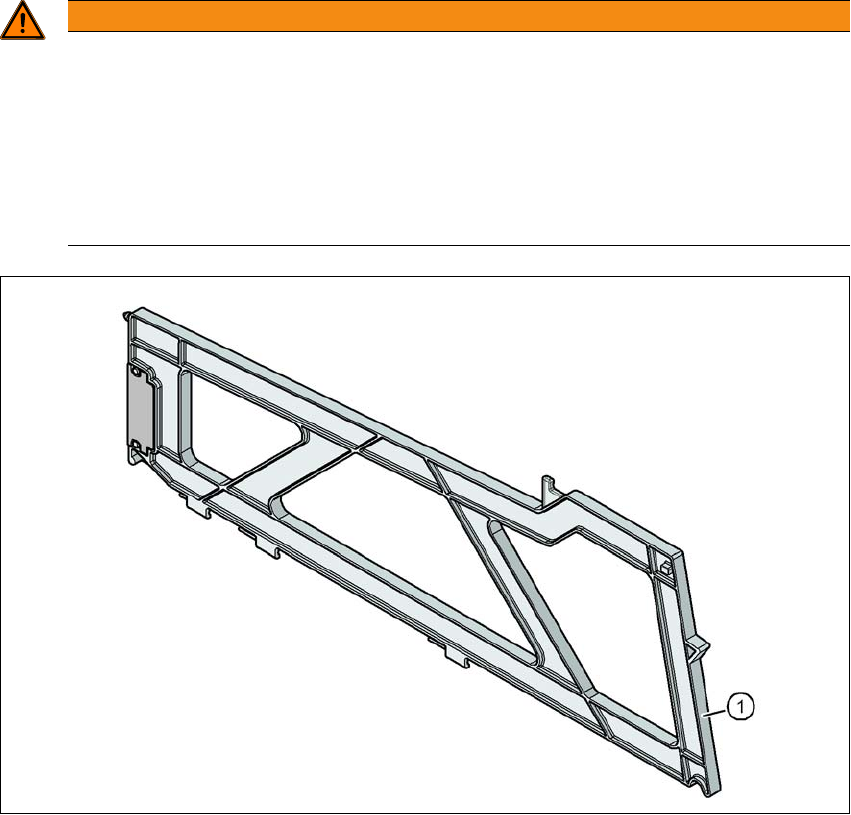

Jn 2.6 - 9 Käekaitse komponendikärul
2
(1) Sööturi imitatsioon SIPLACE X, toote nr 00141226-xx
HOIATUS
Töötamine
Tööohutus iga teise koha täitmise teel.
Masina mudelite SIPLACE X-seeria S-i komponendikäru tööohutus on tagatud, kui vä-
hemalt iga teine vaba koht on hõivatud sööturi mooduliga või käekaitsega (sööturi imitat-
sioon).
Pange igasse teise vabasse kohta kätekaitse (sööturi imitatsioon).
Käekaitsega tuleb fikseerida iga teine koht isegi Waffle Packi hoidiku konfigureeri-
mise ajaks.
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
2.7 Jääkpinged ja tühjakslaadimise ajad Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
90
2.7 Jääkpinged ja tühjakslaadimise ajad
AVARIISEISKAMISNUPU vajutamisel või ladumismasina väljalülitamisel vähenevad 300 VDC
portaalitelgede vaheahelapinge ja 160 V- tähetelgede vaheahelapinge lühikese aja vältel ohutu
jääkpingeni.
2
2
2.7.1 Energiaolek pärast peatoitelüliti väljalülitamist
2
2
OHTLIK
Ohtlikud pinged.
Ladumismasinat varustatakse pingega 3 x 380 V~ kuni 3 x 415 V ± 10 %, 50/60 Hz või
lisavarustusena pingega 3 x 200 V~ kuni 3 x 220 V~ ± 10 %; 50/60 Hz toitepinge. Energiat
salvestavate kondensaatorite kasutamise tõttu võivad süsteemi osad juhtida teatud aja
jooksul (umbes 5 minutit) ohtlikku pinget, isegi kui masin on välja lülitatud ja toitepistik la-
hutatud.
Ladumismasina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse
või suure kahju.
Järgige alati kohalduvaid tööõnnetuste vältimise ja DIN-norme (ennekõike EN 60204
osa 1 või IEC 60204 osa 1) ning riigis kehtivaid ohutusnõudeid.
Toiteploki katteid tohib avada AINULT vastava kvalifikatsiooni ja väljaõppega perso-
nal.
OHTLIK
Eluohtlik pinge toiteplokis!
Toiteplokil on komponendid (kondensaatorid), millesse võib jääda eluohtlik pinge umbes
5 minutiks, isegi siis, kui ladumismasin on välja lülitatud ja toitepistik lahutatud.
Oodake vähemalt 5 minutit, enne kui hakkate toiteploki kallal töid tegema.
Toiteploki ja kaitseväljalülituse (CBS) kallal on lubatud töid teha ainult ASM Assembly
Systems GmbH&Co.KG hooldustehnikutel, kes on saanud väljaõppe ASM-i juures.
ETTEVAATUST!
Andmekadu.
Andmete kaotsimineku vältimiseks peavad enne ladumismasina väljalülitamist olema täi-
detud järgmised kriteeriumid (v. a. avariijuhtudel):
– Kas ladumismasin on lõpetanud masina, seadistamise ja paneeliandmete ülekand-
mise?
– Kas ladumismasin on lõpetanud trükkplaadi töötlemise?
– Kas ladumismasin on lõpetanud käivitusfaasi?
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.7 Jääkpinged ja tühjakslaadimise ajad
91
2.7.2 Energiaolek toitepistikul
2
2.7.3 Pealüliti välja lülitatud, aga ladumismasin on võrguga ühendatud
2
OHTLIK
Oht toitepistikus oleva jääkpinge tõttu
Pärast ladumismasina toitepistiku lahutamist võib endiselt olla 60 µC jääkpinge (kooskõ-
las standardiga EN 60204-1). Mitme ladumismasina toiteühenduste kombineerimisel võib
see kujutada ohtu.
OHTLIK
Eluohtlik pinge.
Ladumismasina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse
või suure kahju.
Järgmised komponendid jäävad toiteplokis eluohtliku pinge alla - seda isegi siis, kui pea-
lüliti on välja lülitatud:
Järgmised komponendid jäävad eluohtliku pinge alla - seda isegi siis, kui pealüliti on välja
lülitatud:
– Pealüliti S1 küljes oleva kaabli ühendusklemmid L1, L2, ja L3
– Peasisendklemm X94
– Ühendusterminal X98
– Kaitseväljalülitus (CSB) on pärast pealüliti väljalülitamist veel 5 minutit pingestatud.
– Kõik juhtmed, mis jäävad ka pärast pealüliti väljalülitamist pinge alla, on oranži värvi.
Järgige alati kohalduvaid tööõnnetuste vältimise ja DIN-norme (ennekõike EN 60204
osa 1 või IEC 60204 osa 1) ning riigis kehtivaid ohutusnõudeid.
Toiteallika kaitseust tohib avada AINULT vastavalt kvalifitseeritud ja väljakoolitatud
personal.
