4 Ülesseadmine ja käikuvõtmine K asutu sjuhend SIPLACE SX1/SX2 Edi tion V2 ja V3 4.6 Ladumismasina kasutuselevõtt Alates tarkvaraversioonist SC.7 13.1 Väljaanne 12/2020 220 4.6 Ladumismasina kasutuselevõtt 4.6.1 Ladumism…

Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.5 Lindijäätmekanali kohandamine komponendi kõrgusega

219

4.5 Lindijäätmekanali kohandamine komponendi kõrgu-

sega

Kui kasutatakse sööturmooduleid, mis töötlevad linte taskukõrgusega > 12 mm, siis tuleb eemal-

dada eraldusplaat

(1).

(1) lintide > 12 mm eraldusplaat, eemaldatav

(2) Kinnituskruvid

 Eraldusplaadi eemaldamiseks lülitage ladumismasin pealülitist välja.

 Ühendage lahti ladumismasina elektri- ja suruõhutoide.

 Kindlustage ladumismasin volitamata taassisselülitamise, nagu on kirjeldatud jaotises 2.9, lk

 Õhutage suruõhutorud ja lindilõikur:

 Õhutusklapi olemasolul (ainult SIPLACE SX1/SX2 V3) avage see.

 Kui õhutusklappi pole (SIPLACE SX1/SX2 V2 ja vanemad versioonid), lahutage üks lin-

dilõikuri T-osal olev väike voolik.

 Oodake kuni lindlõikuri töörõhk rõhk langeb 0 MPa peale.

 Vabastage kinnituskruvid.

 Tõmmake eraldusplaat välja.

(1)

(2)

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3

4.6 Ladumismasina kasutuselevõtt Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020

220

4.6 Ladumismasina kasutuselevõtt

4.6.1 Ladumismasina käikuvõtmine kliendi tootmisruumides

 Kontrollige kõigi moodulite korralikku kinnitust.

 Eemaldage transpordiklambrid (vt jaotist 4.3.10, lk 216).

 Pühkige X/Y-telje lineaarseid juhtsiine ebemevaba lapiga. Ärge kasutage lahusteid (vt jaotist

4.3.11

, lk 216).

 Ühendage toide ja suruõhk. Kontrollige, et sisenevad juhtmed ja kaablid ei tekitaks komistus-

ohtu. Võimalusel juhtide sisenevad kaablid ladumismasina alt.

 Lülitage ladumismasin sisse ja kontrollige kaitsefunktsioonide toimimist, näiteks hädaseis-

kasnupp, katete asendilüliti ja komponendikäru.

 Tehke referentskäitus.

 Tehke ladumismasina algne kalibreerimine (vt jaotist 4.6.1.1, lk 221).

 Laadige retsept arvutisse ja testige seda.

 Kontrollige ladumismasina nullpunkti pärast 3-4 h pikkust soojenemist.

 Paluge kliendi tööpersonalil paigaldada sööturmoodulid vastavalt kliendi ladumisprogram-

mile.

 Instrueerige neid sööturmoodulite käsitsemise osas vastavalt kasutusjuhendile.

Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.6 Ladumismasina kasutuselevõtt

221

4.6.1.1 Esmane kalibreerimine

 Klõpsake tööriistaribal valikul "Teenindustööriistad".

 Klõpsake nupul Automaatne kalibreerimine.

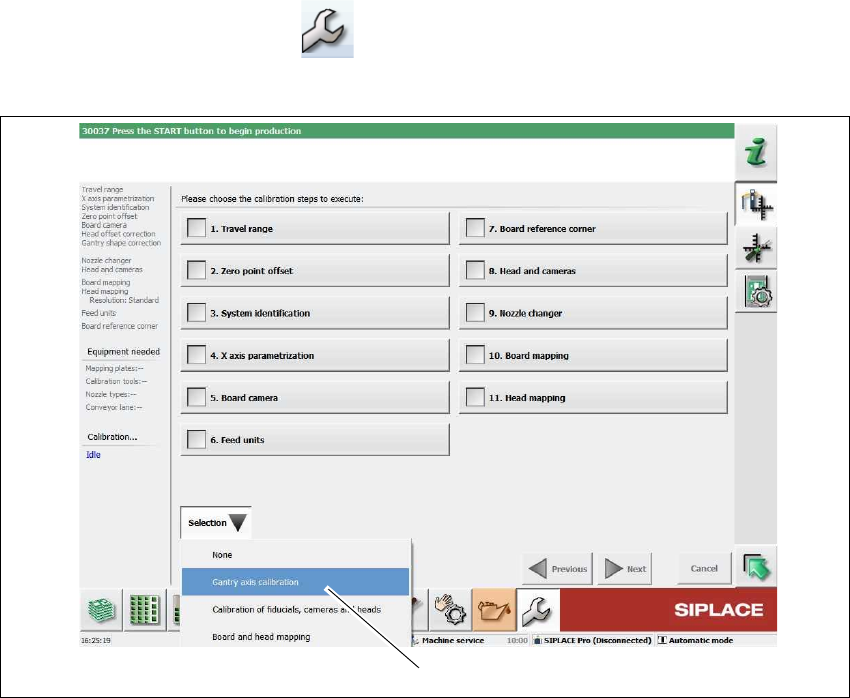

Jn 4.6 - 1 Teenindustööriistad => automaatne kalibreerimine

 Valige Valik => Portaalitelje kalibreerimine (1).

(1)
