Kasutusjuhend SIPLACE SX1/SX2 E dition V2 ja V3 3 Tehnilised andm ed ja sõlmed Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.9 PCB kon veiersüsteem 149 3.9.5 T rükkplaadi kaardumise määratlus 3.9.5.1 T rükkplaa…

3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3

3.9 PCB konveiersüsteem Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020

148

3.9.3.4 Sünkroonne transpordirežiim

Sünkroonrežiimis liiguvad kaks võrdse suurusega trükkplaati üheaegselt ladumistsooni. Neid tu-

leb töödelda kui ühte partiid.

Seeläbi võimaldatakse töödelda trükkplaadi üla- ja alakülge ühel liinil. Trükkplaadi transportimi-

seks kuluv aeg lüheneb, sest alati transporditakse kahte trükkplaati korraga. See tagab ka imiot-

sakute konfiguratsiooni parema koormamise.

Konveieriradadel 1 ja 2 asuvad trükkplaadid liiguvad sünkroonselt (st konveiereid juhitakse sünk-

roonselt, kuid üksteisest sõltumatult). Konveieriradadel 1 ja 2 laotavate komponentide ladumine

tuleb korraldada kahe alampartii kaudu.

Kui ladumisprotseduuri käivitamisel on kaetud ainult üks konveierirada, siis identifitseeritakse

selle konveieriraja üksiklülitus kui "mitte laduda".

Kaksikkonveieri töötamisel sünkroonses režiimis desaktiveeritakse trükkplaadi andmete edas-

tusfunktsioon ‘PCB whispering down the line’. Samuti pole võimalik kasutada funktsiooni "Global

bad fiducial"

3.9.3.5 I-Placement

Lisaks sünkroonsetele ja asünkroonsetele konveierirežiimidele viidi sisse ladumiskontsept "I-

Placement". Sel juhul töötavad mõlemad ladumispead samaaegselt ühes ladumistsoonis ja lao-

vad teineteisest täiesti sõltumatult vastavalt oma trükkplaate. Normaalrežiimis töötavad ladumis-

pead alterneeruvas ladumisrežiimis: mil ladumispea ühes ladumistsoonis trükkplaati laob, haarab

teine ladumispea sööturmoodulitelt komponente. "I-Placement" puhul ladumispeade ooteajad

puuduvad, mis toob kaasa ladumisvõimsuse tõusu.

3.9.4 Juhtimine ja laiuseseadistus

3.9.4.1 Juhtimine menüü Single Functions (Üksikkonveieri funktsioonid) abil

Infot trükkplaadikonveieri juhtimise ja menüü Single Functions (Üksikkonveieri funktsioonid) kohta

leiate onlain-abist.

3.9.4.2 Automaatne laiuseseadistus

Käsu vastuvõtmisel seatakse konveierilindid soovitud laiusele. Kaksikkonveieri puhul on võimalik

kasutada erinevaid laiusi.

Konveieriradade laiuse muutmise üksikasju vt onlain-abist.

Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed

Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.9 PCB konveiersüsteem

149

3.9.5 Trükkplaadi kaardumise määratlus

3.9.5.1 Trükkplaatide kaadumine konveieril

Trükkplaadi kaardumine liikumisega ristsuunas maks. 1 % trükkplaadi diagonaali pikkusest, aga

mitte üle 2 mm

Trükkplaadi kaardumine transpordisuunas + trükkplaadi paksus < 5,5 mm. Serva max ülespain-

dumine 2,5 mm

Püsivalt kinnitatud serv

Liikuv kinnitusseade

Trükkplaat

Konveieri külgsein

Püsivalt kinnitatud serv

Konveieri lint

Trükkplaatide liikumissuund

Esimese plaadi serv

Parem konveierilint

Vasak konveierilint

Trükkplaatide liikumissuund

3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3

3.9 PCB konveiersüsteem Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020

150

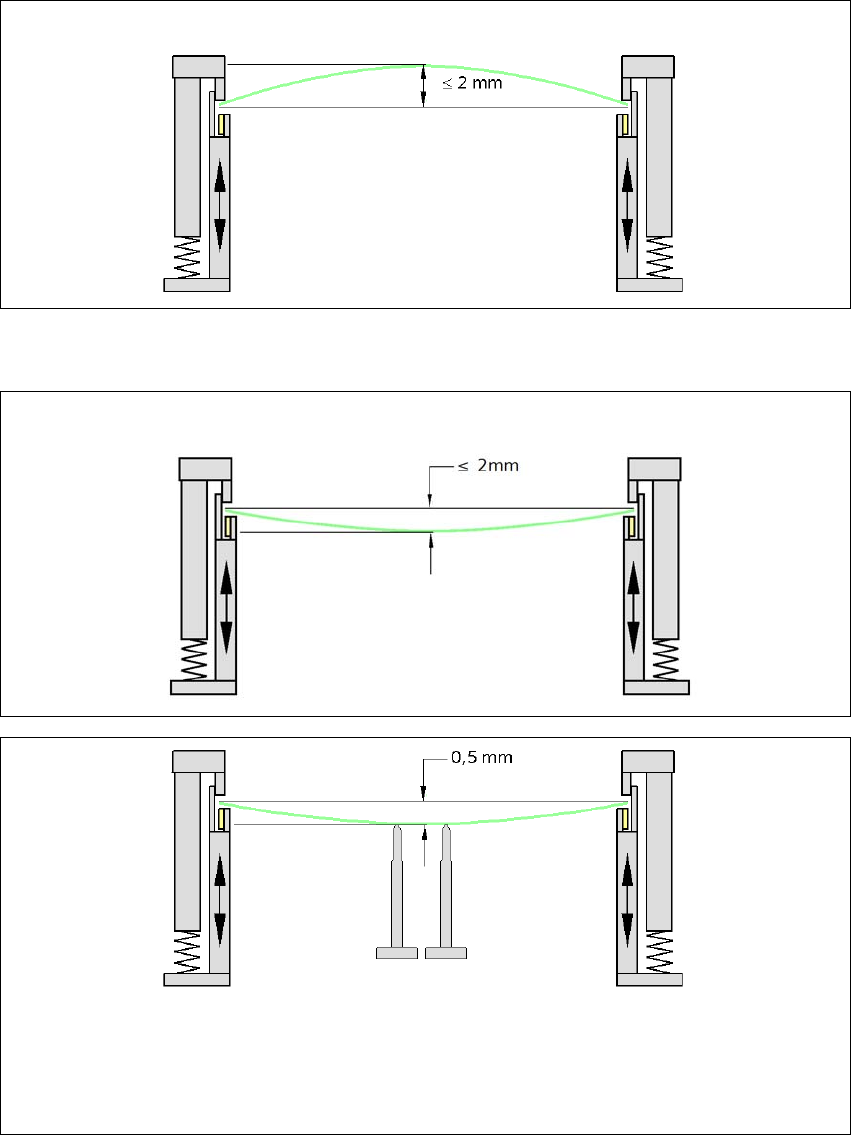

3.9.5.2 Trükkplaatide kaardumine ladumise ajal

Muutused pinna asendis rakendatakse automaatselt kõrguse skannimise funktsiooni poolt.

Trükkplaadi kaardumine üles, max 2,5 mm

Trükkplaadi kaardumine allapoole, maks. 2,5 mm

Trükkplaadi tugi

Laotuskvaliteedi ja -kiiruse halvenemise vältimiseks soovitame kasutada PCB tuge, nt Smart Pini

tuge, et PCB kaardumine allapoole ei ületaks 0,5 mm.
