Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.8 Suruõhu toite sulgemine ja rõ hu langetamine 93 2.8 Suruõhutoite sulgemine ja rõhu langet amine Suruõhu…
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
2.7 Jääkpinged ja tühjakslaadimise ajad Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
92
2.7.4 Pealüliti välja lülitatud - ladumismasin on toitevõrgust lahutatud
2
2.7.5 Suruõhutingimused pärast pealülitist väljalülitamist
Pealüliti väljalülitamisel või ladumismasina elektrivarustuse katkestuse korral sulgeb elektriliselt
juhitav peaventiil suruõhumooduli (osa 1 joonis 2.8 - 1
, lk 94). Rõhk ladumismasinas langeb 5 se-
kundi jooksul 0 MPa (0 bar) peale.
OHTLIK
Eluohtlik pinge toiteplokis!
Toiteplokil on komponendid (kondensaatorid), millesse võib jääda eluohtlik pinge umbes
5 minutiks, isegi siis, kui ladumismasin on välja lülitatud ja toitepistik lahutatud.
Toiteallika kallal töötamise korral lülitage pealüliti välja, kindlustage see taassisselü-
litamise vastu, lahutage ladumismasin toitevõrgust ja oodake 5 minutit, kuni konden-
saatorid on tühjaks laadinud..
Kontrollige üle, ega ei esine jääkpinget. Vaadake teenindusjuhendis kirjeldatud prot-
seduuri.
Toiteploki ja kaitseväljalülituse (CBS) kallal on lubatud töid teha ainult ASM Assembly
Systems GmbH&Co.KG hooldustehnikutel, kes on saanud väljaõppe ASM-i juures.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 2 Tööohutus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 2.8 Suruõhutoite sulgemine ja rõhu langetamine
93
2.8 Suruõhutoite sulgemine ja rõhu langetamine
Suruõhuüksus on kohas 2 (vt joon. 4.2 - 1, lk 190).
Ladumismasina töörõhk on seatud väärtusele 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Suruõhumooduli
asukohta näitab pos 1 joonis 2.8 - 1
, lk 94. Ladumismasina suruõhuvarustuse saab katkestada
sulgeventiiliga (osa 2 joonis 2.8 - 1
, lk 94).
Avage katte lukk masinavõtmega.
Tõstke kate pealt maha (vt Joonis 4.2 - 1, lk 190).
Keerake sulgurkraani hoob (pos 1 joonis 2.8 - 1, lk 94) vertikaalsest asendist horisontaal-
sesse asendisse.
Jälgige töörõhumanomeetrit (pos 5 joonis 2.8 - 1, lk 94). Ladumismasina väljalülitamisel lan-
geb rõhk 1 minuti jooksul 0 MPa (0 bar) peale.
2
ETTEVAATUST!
Suruõhutoite katkemine.
Ärge katkestage sisselülitatud ladumismasina korral suruõhutoidet sulgurkraani
kaudu kauem kui 30 minutiks.
Kui osutub vajalikuks suruõhusüsteem korrashoiu- või remonditööde läbiviimiseks pi-
kemaks ajaks välja lülitada, siis peate ladumismasina pealülitist välja lülitama ning
elektritoite lahti ühendama.
2 Tööohutus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
2.8 Suruõhutoite sulgemine ja rõhu langetamine Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
94
2

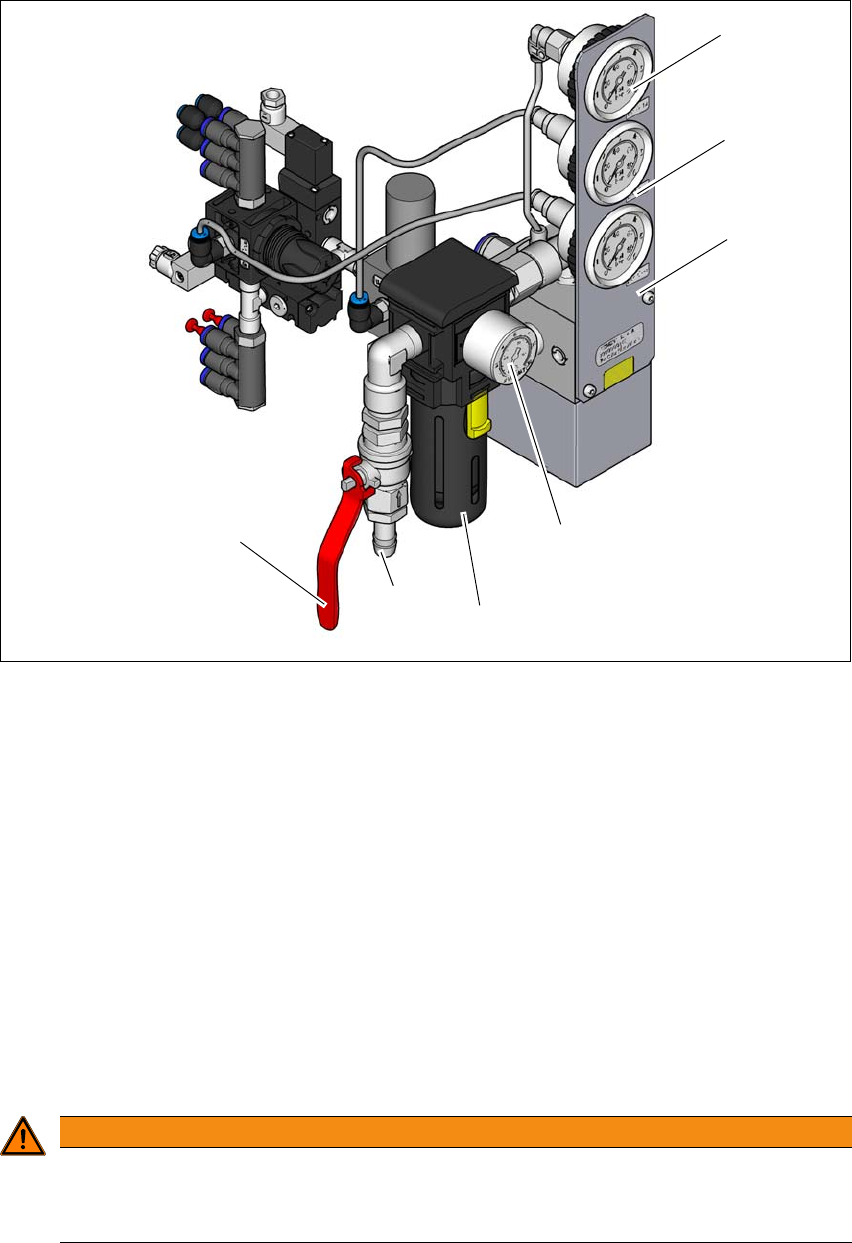

Jn 2.8 - 1 Ladumismasina suruõhumoodul
(1) Portaalide 1 ja 2 toiterõhumanomeeter
Nimirõhk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (näiduvahemik 0 - 0,6 MPa, 0 - 6 bar)
(2) Masinakomponentide toiterõhumanomeeter
Nimirõhk: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (näiduvahemik 0 - 0,6 MPa, 0 - 6 bar)
(3) Puistekauba sööturmoodulite toiterõhumanomeeter
Nimirõhk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (näiduvahemik: 0 - 0,6 MPa, 0 - 6 bar)
(4) Sisendrõhumanomeeter
Nimirõhk: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (näiduvahemik: 0 - 1,0 MPa, 0 - 10 bar)
(5) Suruõhufilter
(6) Suruõhuühendus
(7) Sulge ventiil "AVATUD" asendis
2
HOIATUS
Vigastusoht.
Suruõhuga lindilõikuriga töötamisel esineb vigastusoht.
Ärge võtke KUNAGI lahti rõhu all olevaid suruõhutorusid.
(6)
(1)
(2)
(3)
(4)
(5)
(7)
