3 Tehnilised andmed ja sõlmed Kasut usjuhend SIPLACE SX1/SX2 Edit ion V2 ja V3 3.11 Komponendikäru Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 168 3.1 1 Komponendikäru T oote nr 00519922-xx K omponendikäru SIPL…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.10 X-sööturmoodulid
167
3.10.6.2 Ohutusjuhised
3.10.6.3 Tehnilised andmed
3
3
3
3
Hoiatus käevigastuste eest
Pikenduskonsooli pööramisel tagasi hoiuasendisse on käevigastus-
te oht.
Pikenduskonsooli pööramisel üles jälgige, et käed ei jääks pi-
kenduskonsooli ja
SIPLACE PowerConnector X-i vahele.
Pikkus 648,4 mm (kokku pööratud)
866,9 mm (lahti pööratud)
Laius 34,4 mm
Kõrgus 188,4 mm
Hõivatud kohad 3
Kaal 3,2 kg
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.11 Komponendikäru Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
168
3.11 Komponendikäru
Toote nr 00519922-xx Komponendikäru SIPLACE SX1/SX2 jaoks 60 rajaga
Toote nr 00519722-xx Komponendikäru SIPLACE SX1/SX2 jaoks 30 rajaga
SIPLACE SX1/SX2 ladumismasinate külge saab sidestada kaks SIPLACE SX1/SX2 komponen-
dikäru, mõlemad 60-rajalised. Kui ühte asukohta on pandud WPC5/WPC6, siis saab teise asu-
kohta sidestada 30-rajalise komponendikäru.
3

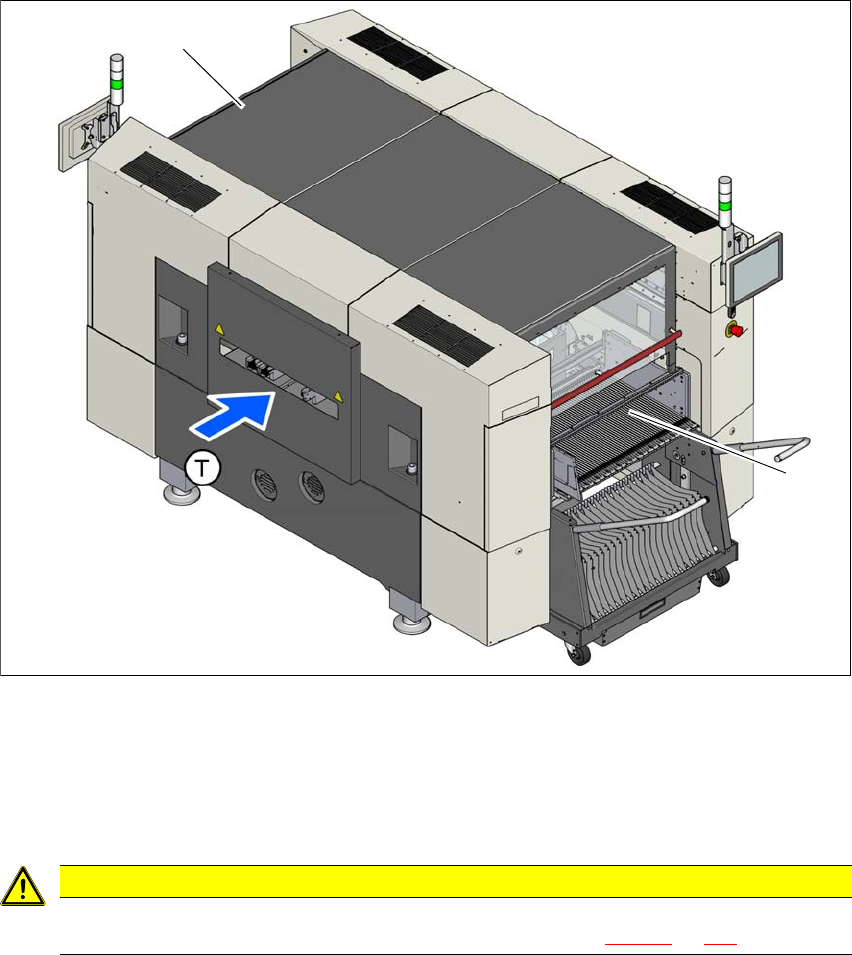

Jn 3.11 - 1 Komponendikäru asukohad, SIPLACE SX1/SX2
(1) Asukoht 1
(2) Asukoht 2
(T) Trükkplaatide liikumissuund
3
ETTEVAATUST!
SIPLACE SX1/SX2 komponendikärusid võib dokkida ainult positsioonidesse, millesse on
sisestatud komponendikäru SIPLACE SX1/SX2 COT-osa (jn 5.15 - 4
, lk 278).
(2)
(1)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.11 Komponendikäru
169
3.11.1 Ülesehitus
Komponendikärude puhul on tegemist iseseisvate moodulitega, mida saab välises seadistuspiir-
konnas sööturmoodulitega varustada. See tähendab, et tootmisprotsess tuleb katkestada het-
keks, mille pikkuse määrab ära komponendikäru vahetamiseks kuluv aeg.
Komponendikäru koosneb peamiselt veermikust, komponendilauast sööturmoodulite vastuvõtmi-
seks, lindipoolikarbist ja lindijäätmekarbist. Saadaval on kaks erinevat komponendikäru. Üks kom-
ponendikäru 60-rajalise komponendilauaga ja üks komponendikäru 30-rajalise
komponendilauaga. 30-rajaline komponendikäru tuleb paigutada WPC5/WPC6 kõrvale.
3
Jn 3.11 - 2 Komponendikäru, 60 rajaga SIPLACE SX1/SX2, eest- ja tagantvaade
(1) Veermik
(2) Komponendilaud
(3) Lindikarp
(4) Lindijäätmekarp
(5) Käepide
(6) Käekaitse
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
