6 Jaamapikendused Kasutusjuhend SIP LACE SX1/SX2 Edition V2 ja V3 6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.713.1 Välj aanne 12/2020 284 6.1.1 Ot sakuvahetaja mudelile SIP LACE S peedSt ar C&P20 P2 /C&am…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.1 Imiotsakute vahetaja
283
6 Jaamapikendused
Asjakohaste konfiguratsioonide ja lisavarustusega tutvumiseks vaadake SIPLACE'i ladumismasi-
nate tehnilisi andmeid.
6
6.1 Imiotsakute vahetaja
Magasinid paiknevad ühisel kanduril. Nad on kahe silindertihvti abil tsentreeritud ja 4 trukiga fik-
seeritud. Täpne positsioon määratakse kindlaks igal magasinil oleva kahe koordinaatmärgiga.
Imiotsakute vahetusmehhanismi kerel jälgitakse magasinide õiget asendit mikrolülititega, et väl-
tida ladumispea kokkupõrget võimaliku väljaulatuva magasiniga. Kõik magasinide asukohad pea-
vad olema täidetud, kuna puuduvate või ebaõigesti paigaldatud magasinide korral seiskab
kaitseahel ladumismasina.
MÄRKUS
Lisavarustuse SIPLACE Smart Pini tugi kasutamisel on otsakuvahetaja magasinide
suurim arv piiratud
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
284
6.1.1 Otsakuvahetaja mudelile SIPLACE SpeedStar C&P20 P2 /C&P20 P
6.1.1.1 4 magasiniga imiotsakuvahetaja
Toote nr 03147925-xx Imiotsakuvahetaja mudelile CPx, lühike
Toote nr 03101503-xx Otsakumagasin 60xx/40xx koos 20 garaažiga
Toote nr 03218226-02 Otsakumagasini tüüp 40xx sõlm. / NCS
6

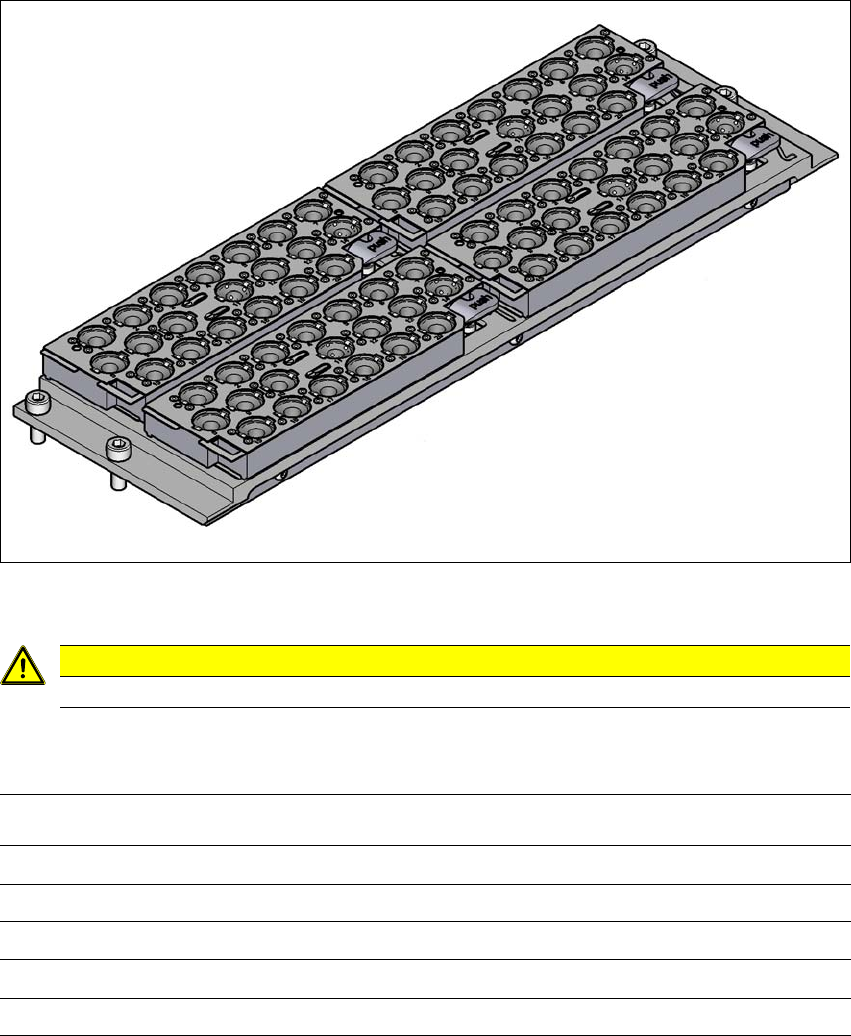

Jn 6.1 - 1 Imiotsakute vahetaja mudelile SIPLACE SpeedStar C&P20/C&P20 P2, 4 magasiniga
6
6.1.1.2 Tehnilised andmed
6
ETTEVAATUST!
Kasutage SIPLACE SpeedStari salve ainult koos SpeedStariga.
Imiotsakute vahetusmehhanism SIPLACE SpeedStari jaoks
Mõõtmed (pikkus x laius x kõrgus) 314 x 94,5 x 68,6 mm
Imiotsakupesade arv 80
Imiotsakumagasinide arv 4
Otsakutüübid C&P20 P2 60xx/40xx
Otsakutüübid C&P20 P 40xx
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.1 Imiotsakute vahetaja
285
6.1.1.3 SIPLACE SpeedStari imiotsakute vahetusmehhanismi asukoht
6

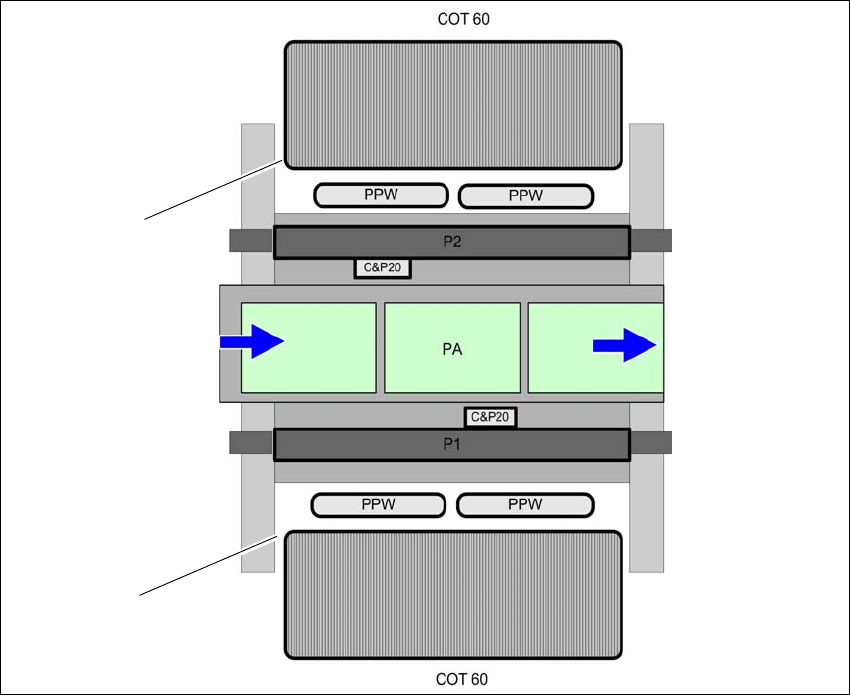

Jn 6.1 - 2 SIPLACE SpeedStari imiotsakute vahetusmehhanismi asukoht - näide
(1) Komponendikäru sisemises positsioonis
(NC) Imiotsakute vahetaja
(PA) Ladumisala
(1)
(1)
