3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.11 Komponendikäru Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
178
3.11.8.2 Maksimaalne lindipooli läbimõõt sõltuvalt trükkplaadikonveieri kõrgusest
3
3
3.11.9 Lindijäätmerenn
3

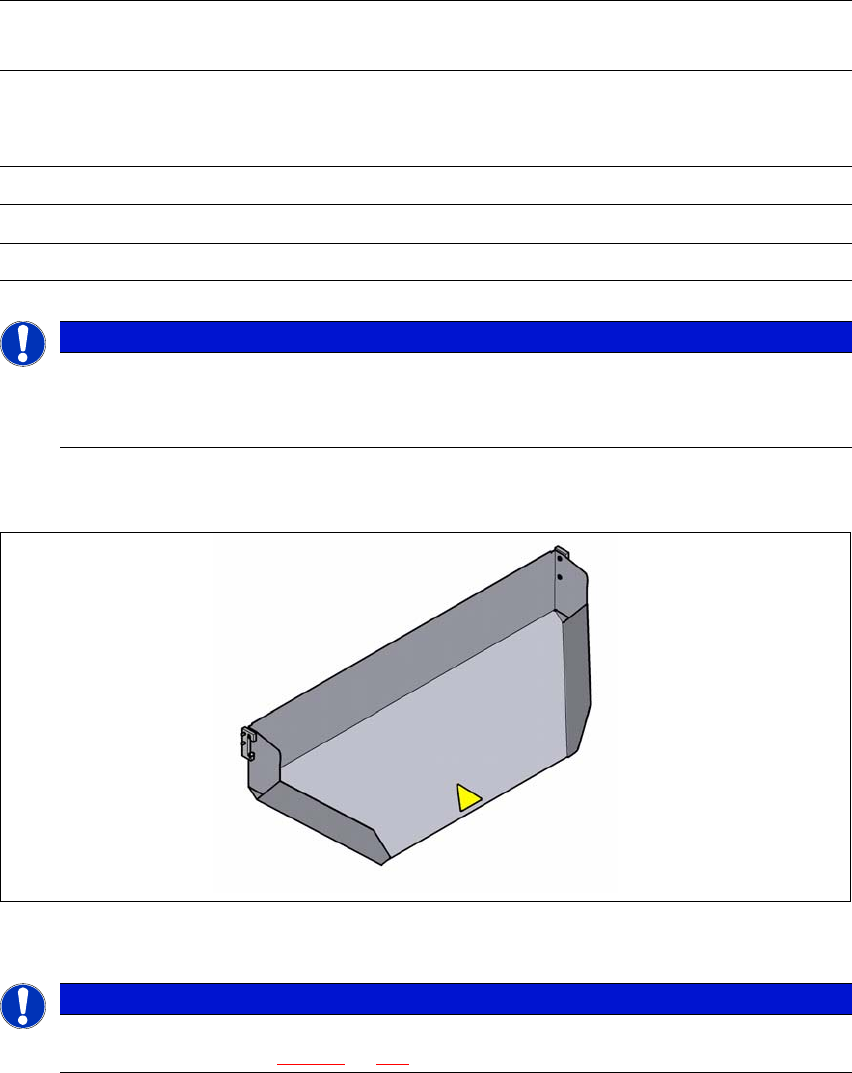

Jn 3.11 - 9 Lindijäätmerenn komponendikäru COT-osa jaoks
3
3
Täiendava
lindipoolihoidikuta
Täiendava
lindipoolihoidikuga
Komponendikäru
trükkplaadikonveier
i kõrgus
Lindipooli läbimõõt Lindipooli läbimõõt
ilma võllita võlliga
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
MÄRKUS
Võllide kasutamine
SIPLACE SX1/SX2 komponendikärud ei vaja reeglina võlle.
Kasutage võlle, kui X-sööturmoodulil kuvatakse sageli veateade "Timeout" (Ajalõpp).
MÄRKUS
SIPLACE SX1/SX2 lindijäätmerenni on võimalik paigaldada vaid SIPLACE SX1/SX2
COT-osale (vaadake jn 5.15 - 4
, lk 278).
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.11 Komponendikäru
179
3.11.10 Lindijäätmekanal komponendikäru COT-osal
Standardversioonis suudab lindijäätmekanal juhtida pneumaatilisse lindilõikurisse maksimaalselt
12 mm taskukõrgusega komponendilinte.
3

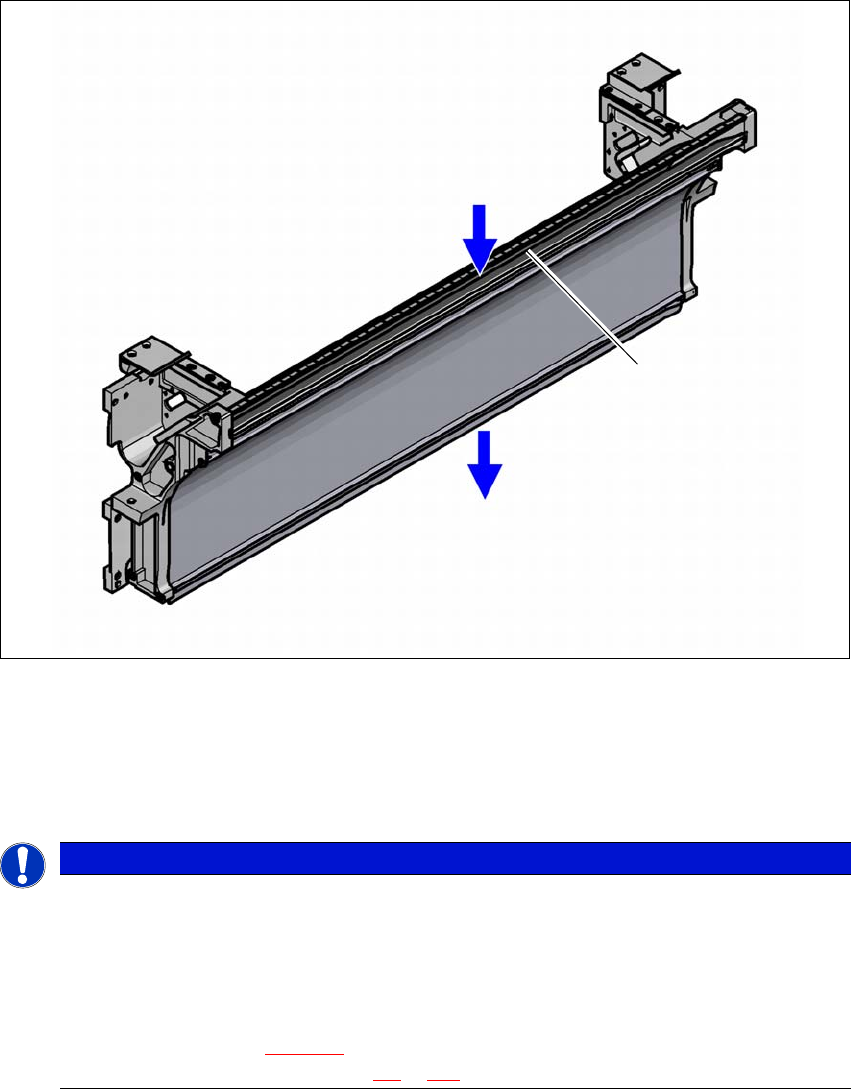

Jn 3.11 - 10 Tühi linditoru SIPLACE SX1/SX2 komponendikäru COT-osal
(1) Kasutatud lindi sisselaskeava
(2) Lindijäätmete väljundpilu pneumaatilise lindilõikuri kohal
(3) Eraldusplaat lintidele < 12 mm (saab lintide > 12 mm puhul eemaldada)
3
MÄRKUS
Ummistusmisoht.
Madalate taskutega sööturmooduleid kasutades sügavate taskutega sööturmoodulite
asemel tekib tühjade lintide korral ummistusoht.
Ärge asetage madalate taskutega sööturmooduleid vahetult sügavate taskutega söö-
turmoodulite kõrvale.
Eraldusplaat (osa 3 jn 3.11 - 10) võib eemaldada kõrgemate kui
12 mm linditaskute korral (vt jaotis 4.5
lk 219).
(1)
(2)
(3)
