5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 j a V3 5.5 Kasutajaliides Alates tarkva raversioonist SC.713.1 Väljaanne 12/2020 240 5 Jn 5.5 - 3 Kasutajaliides vaatel „Sööturimoodulid, komponendid ja otsa…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.5 Kasutajaliides
239
5.5.4 Jaamatarkvara käsitsemine vaadetes
Enamik vaateid, mida saab tööriistariba (vt jaotis 5.5.3, lk 237) kaudu ette kutsuda, omavad kasu-
tajaliidese paremal küljel täiendavat alamvaadete ja funktsioonidega vertikaalset tööriistariba.
5
Näide: Vaade: Sööturimoodulid, komponendid ja otsakud
Klõpsake tööriistaribal „Sööturimoodulid, komponendid ja otsakud“
Avaneb järgnev vaade:
Sensorite ja
funktsioonide
kontrollimine
Sisaldab informatsiooni ja testimis- ning diagnostikafunktsioone.
Võimaldab seadistada ladumismasina start-nupu funktsiooni.
Kättesaadav üksnes käsitsemistasandil "Laiendatud tootmine" :
Võimaldab testida kogu referentseerimiskäiku ja C&P20-tööpea
funktsioone.
Üksikfunktsioonid ja kestvad töökäigud. Igat portaali rakendatakse
tööle üksikult.
Teenindus Teenindustööriistad.
Kättesaadav üksnes alates käsitsemistasandist "Teenindus
(klient)".
Võimaldab seadistada ja kalibreerida SIPLACE ladumismasinaid,
laadida alla embedded-tarkvaraversioone, kalibreerida ja konfigu-
reerida kogu masinat.
Ikoon Vaade Kirjeldus
MÄRKUS
Üksikute funktsioonide üksikasjaliku kirjelduse leiate onlain-abist.
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.5 Kasutajaliides Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
240
5

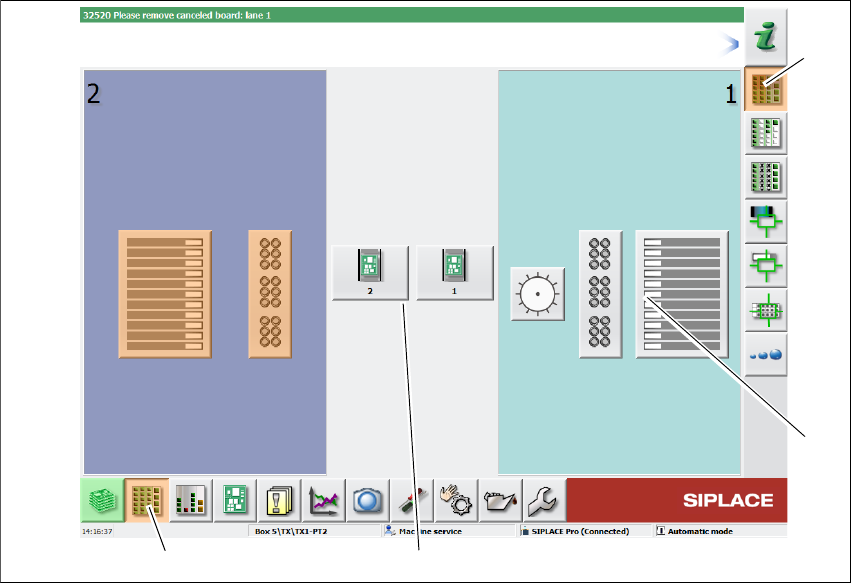

Jn 5.5 - 3 Kasutajaliides vaatel „Sööturimoodulid, komponendid ja otsakud“ (näidatud SIPLACE SX2)
Legend
(1) Tööriistariba (nupp „Sööturimoodulid, komponendid ja otsakud“)
(2) Vertikaalne tööriistariba vaatel „Sööturimoodulid, komponendid ja otsakud“
(3) 2 portaaliga töötlemispiirkond
(4) Nupp imiotsaku vahetuseks portaalil 2
Klõpsake näiteks konfiguratsiooni kontrollimiseks WPC portaalil 1 (nupp 4).
(1)
(2)
(3)
(4)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.5 Kasutajaliides
241
Avaneb järgnev vaade:
5
Jn 5.5 - 4 Kasutajaliidese vaates "WPC" (SIPLACE SX näitel)
Legend
(1) Vertikaalne tööriistariba "WPC"
(2) Nupp "Üks tasand kõrgemale", et eelnevasse vaatesse tagasi pöörduda (siin: Vaade „Söötu-
rimoodulid, komponendid ja otsakud“, vaadake eelmist skeemi)
(3) Nupud vahetult teisele portaalile ümberlülitamiseks
(1)
(2)
(3)
