4.2.3 Elektritoide

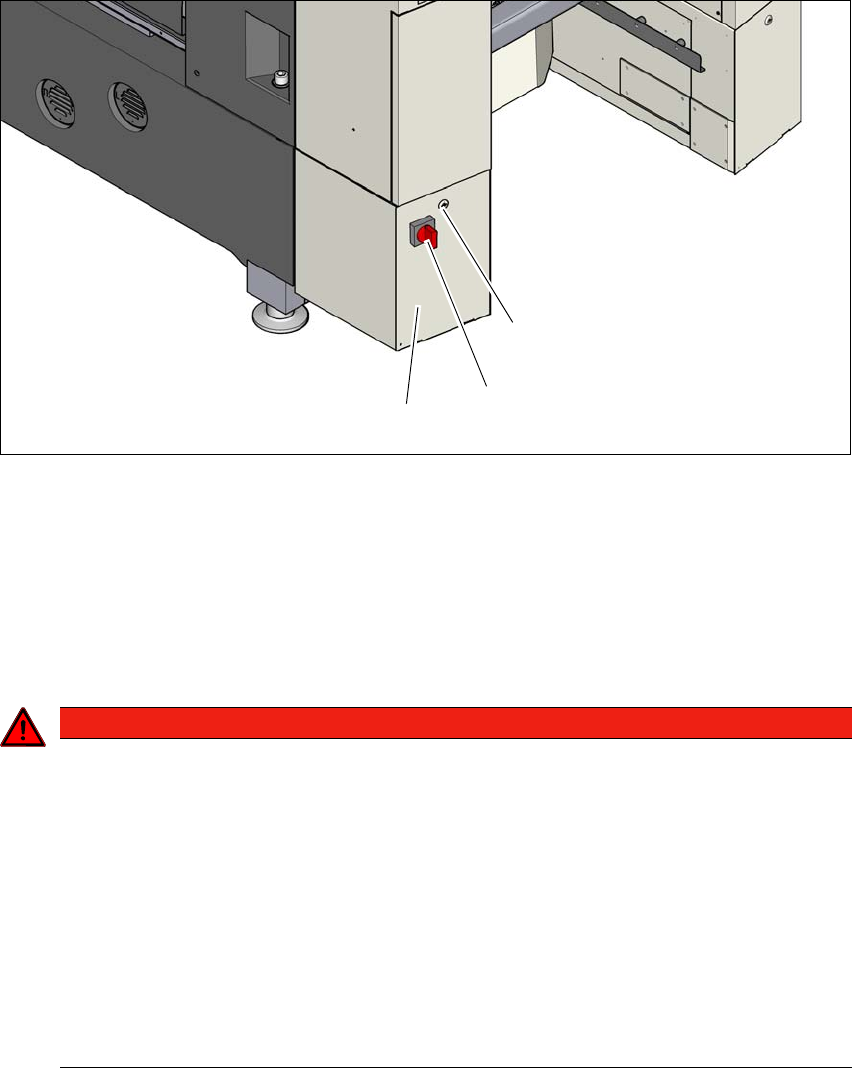

Jn 4.2 - 3 Toiteploki asukoht ladumismasinas

(1) Lukk

(2) Pealüliti kaitse, mis väldib selle uuesti sisselülitamist

(3) Katte taga asuv toiteplokk

4.2.3.1 Ohutusjuhised

(1)

(2)

(3)

OHTLIK

Ohtlikud pinged.

Ladumismasinat varustatakse pingega 3 x 380 V~ kuni 3 x 415 V ± 10%, 50/60 Hz või li-

savarustusena pingega 3 x 200 V~ kuni 3 x 220 V~ ± 10%; 50/60 Hz toitepinge. Seetõttu

on mõned süsteemi osad eluohtlikult pingestatud - seda isegi siis, kui pealüliti on välja lü-

litatud ja toitepistik lahutatud.

Ladumismasina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse

või suure kahju.

 Järgige alati kohalduvaid tööõnnetuste vältimise ja DIN-norme (ennekõike EN 60204

osa 1 või IEC 60204 osa 1) ning riigis kehtivaid ohutusnõudeid.

 Toiteploki katteid tohib avada AINULT vastava kvalifikatsiooni ja väljaõppega perso-

nal.

Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine

Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.2 Infrastruktuur masina paigalduskohas

193

4.2.3.2 Elektritoite kontrollimine

Kontrollige, kas elektritoide vastab etteantud masinaspetsifikatsioonile (vt tabelit jaotises 3.4, lk

105

OHTLIK

Kaitseväljalülituse (CSB) katte all on eluohtlik pinge!

Katte all on komponendid, mis võivad olla teatud aja eluohtliku pinge all isegi siis, kui la-

dumismasin on välja lülitatud ja toitepistik lahutatud. Pärast toitepistiku lahutamist oodake

5 minutit, kuni kondensaatorid on tühjenenud.

 Ärge kunagi avage katteid.

 Toiteploki ja kaitseväljalülituse (CBS) kallal on lubatud töid teha ainult ASM Assembly

Systems GmbH&Co.KG hooldustehnikutel, kes on saanud väljaõppe ASM-i juures.

MÄRKUS

Elektritoite koormuspiigid

Tehnilistel põhjustel tekib vooluvõrgus koormustippe.

 Vajaduse korral pöörduge elektrivarustusettevõtte poole ja laske kontrollida võrguta-

kistust.

4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3

4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020

194

4.2.3.3 Toiteallika tehnilised andmed

Toitekaablil võivad olla järgmised konfiguratsioonid:

(1) Ilma

toitekaablita

(2) 5 x 4 mm² CEE pistikuga; punane 16 A (vastavalt standardile IEC 60309),

3 x 380 V~ kuni 3 x 415 V ± 10%, 50/60 Hz pinge

(3) 5 x 4 mm² ILMA pistikuta, 3 x 200 V~ kuni 3 x 220 V~ ± 10%; 50/60 Hz või 3 x 380 V~ kuni 3

x 415 V ± 10%, 50/60 Hz toitepinge

Juhtmesoonte värvikood sõltub riigist, kus masinat kasutatakse.

HOIATUS

Toitekaabli ristlõige ja pikkus

Toitekaabli ristlõige ja pikkus mõjutab

ladumismasina lühisvoolunäitajat (SCCR).

Toitekaabli vahetamisel ärge suurendage juhtmete ristlõiget ega lühendage kaabli pik-

kust.

HOIATUS

Elektrijuhtmed peavad olema selgelt tähistatud.

Iga üksiku ladumismasina ja iga lisaseadme elektrikaablid peavad olema selgelt tähista-

tud ja hästi eristatavad.

 Kehtib selle riigi seadusandlus, kus ladumismasinat kasutatakse.
