Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.10 Sööturmoodulite ülesseadmine
267
Keerake kattekilet tagasi, kuni see asetseb vastu äratõmbeserva (pos 3 Jn 5.10 - 5, lk 266).
5
Suruge hooba (pos 5 Jn 5.10 - 5, lk 266) tagasi, et haaramisaken alla lasta.
Vedage kattekilet üle kattekilenookuri (pos 2 Jn 5.10 - 7) edasi, kuni see paikneb kiletihen-
dusrataste (pos 1 Jn 5.10 - 7
).
5

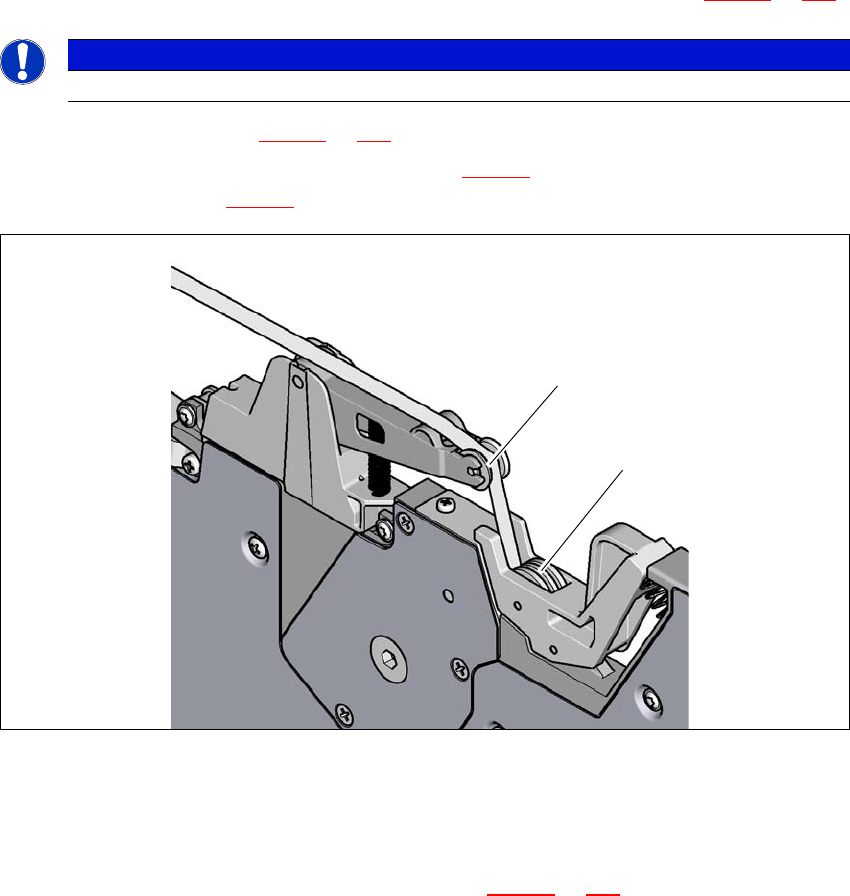

Jn 5.10 - 7 Kattekile juhtimine kattekile tihendusrataste juurde
(1) Kattekile tihendusrattad
(2) Kattekile
5
Vajutage käsitsemispaneelil nuppu KILE (pos 3 Jn 5.10 - 6, lk 266), kuni katekile on pingul.
Kattekilenookur langeb alla ja ajamimootor seiskub.
Lõigake komponendilint sööturmooduli esiservaga ühetasaseks.
MÄRKUS
Ärge laske haaramisakent nii alla, et kattekile sattuks vastu äratõmmatavat serva.
(1)
(2)
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.11 Sööturimooduli ekraanide jälgimine Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
268
5.10.4.4 Pleissimisandurid
SIPLACE SmartFeederile saab tagantjärele paigaldada ka pleissimissensorid.
SIPLACE SmartFeedereid on võimalik tarnida ka koos juba paigaldatud pleissimisanduriga (vt
jaotis 3.10
, alates lk 153).
5.10.5 SIPLACE Smart Feederi komponentide konfigureerimine
Kasutamist ja seadistamist kirjeldatakse SIPLACE SmartFeeder X /Xi tööjuhendites.
5.11 Sööturimooduli ekraanide jälgimine
5

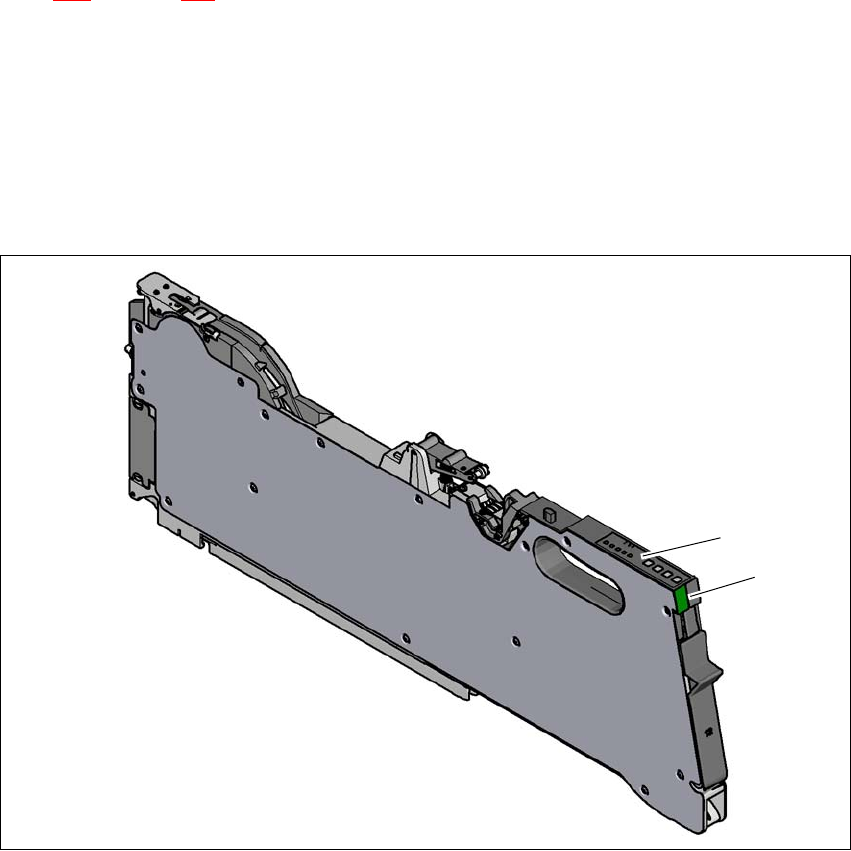

Jn 5.11 - 1 SIPLACE SmartFeeder X
(1) Juhtpaneel - LED-ekraan
(2) Olekunäidik
(2)
(
1)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.11 Sööturimooduli ekraanide jälgimine
269
5.11.1 Juhtpaneel - LED-ekraan
SIPLACE SmartFeederil on iga raja jaoks mitmevärviline LED-oleku ekraan, mis näitab tööole-
kuid.
5

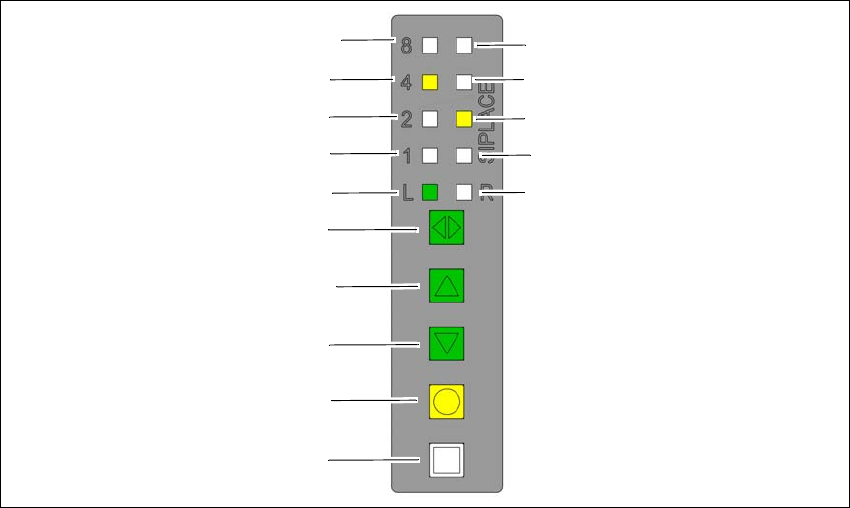

Jn 5.11 - 2 Nupud, LED- ja olekunäidikud: SIPLACE SmartFeeder 2x8 mm näide
(1) SEADE-nupp
(2) KILE-nupp
(3) TAGASI-nupp
(4) EDASI-nupp
(5) Raja vahetusnupp vasaku ja parema vahel valimiseks
(6) LED L vasak rada aktiivne
(7) LED 1 mm sammupikkus vasakule rajale
(8) LED 2 mm sammupikkus vasakule rajale
(9) LED 4 mm sammupikkus vasakule rajale
(10) LED 8 mm sammupikkus vasakule rajale
(11) LED R parem rada aktiivne
(12) LED 1 mm sammupikkus paremale rajale
(13) LED 2 mm sammupikkus paremale rajale
(14) LED 4 mm sammupikkus paremale rajale
(15) LED 8 mm sammupikkus paremale rajale
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
