Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.7 Ladumispea
123
3.7.3 Komponentide praagikarbi sensor
Komponentide praagikarbi sensoriga jälgitakse praagikarbi õiget paigaldust kinnitusse.
– Kui komponentide praagikarp pole õigesti paigaldatud, siis ei saa ladumismasinat käivitada.
– Kui komponentide praagikarp hüppab ladumisprotsessi käigus kinnitusest välja, siis seiskub
ladumismasin kohe tööpea kokkupõrke vältimiseks.
3.7.4 Vaakumpump (lisavarustus)
SIPLACE SpeedStar vaakumpumbad on paigutatud COT-osade taha masina alusele punktis 1.
Saadaval on kaks tüüpi:
– Vaakumpump VX4.25
– Vaakumpump
VX4.25/0-47 IE3
3.7.4.1 Ülevaade - tüüp VX4.25
Toote nr 03128463-xx Vaakumpump VX4.25
3

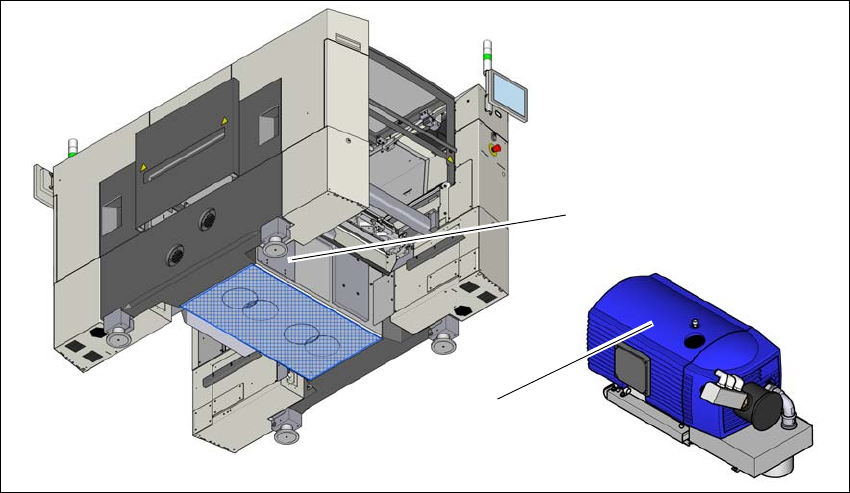

Jn 3.7 - 3 Ülevaade - ilma vaakumpumbata
(1) Vaakumpumba paigalduskoht
(2) Vaakumpump VX 4.25
(1)
(2)
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.7 Ladumispea Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
124
3.7.4.2 Ülevaade - tüüp VX4.25/0-47 IE3
Toote nr 03224400-xx Vaakumpump VX4.25/0-47 IE3
3
Jn 3.7 - 4 Ülevaade - ilma vaakumpumbata
(1) Vaakumpumba paigalduskoht
(2) Vaakumpump VX 4.25 IE3
3.7.4.3 Vaakumpumpade ohutusjuhised
3
(1)
(2)
HOIATUS
Järgige ohutusjuhiseid
Järgige kaasasolevas kasutusjuhendis sisalduvaid ohutusjuhiseid.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.7 Ladumispea
125
3.7.4.4 Kirjeldus
Vaakumpumbaga saab kasutada ainult mudelit SIPLACE SpeedStar . SIPLACE SpeedStar koos
vaakumpumbaga on saadaval SIPLACE SX1/SX2 lisavarustusena.
Koos vaakumpumbaga kasutamine võimaldab SpeedStar C&P20P2 / C&P20 P ladumispea suru-
õhukulu oluliselt vähendada. Vaakumpump võib varustada kuni kahte SpeedStari C&P20 P2 /
C&P20 P ladumispead. Käitamiskulud vähenevad sõltuvalt energiakulude suurusest.
Vaakumpump lülitatakse sisse ja välja koos ladumismasinaga. Jaama tarkvara arvestab auto-
maatselt 6 minuti pikkust ületöötamisaega mootori ülekuumenemise vältimiseks.
3
3.7.4.5 Hooldusjuhend
Järgige ka vaakumpumpa puudutavat täiendavat hooldusjuhendit.
Lugege oma ladumismasina hooldusjuhendi asjakohaseid jaotisi.
MÄRKUS
Suruõhutarve väärtused on loetletud jaotises 3.4 lk 105.
