4 Ülesseadmine ja käikuvõtmine K asutu sjuhend SIPLACE SX1/SX2 Edi tion V2 ja V3 4.3 Ladumismasina ülespanek Alates tarkvaraversioonist SC.713.1 V äljaanne 12/2020 200 4.3 Ladumismasina ülesp anek 4.3.1 Hoiatusjuhised 4 …
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.2 Infrastruktuur masina paigalduskohas
199
4
F7 Konveieri juhtsüsteem 6,3 24
F8 Y-andur, moodul 1 6,3 27
F9 Y-andur, moodul 2 6,3 27
F10 Sisemine 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB toide 6,3 24
F14 Pea toide 1 6,3 42
F15 Pea toide 2 6,3 42
F16 Konveieri ajamid 6,3 42
-- -- -- --
-- -- -- --
F19 Pea telg 1 6,3 160
F20 Pea telg 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
MÄRKUS
Mikrokaitsmete vahetamine
Vahetage mikrokaitsmed ainult heakskiidetud kaitsmeühendustega kaitsmete vastu!
Kaitse komponendid Elekter [A] Pinge [V]
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
4.3 Ladumismasina ülespanek Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
200
4.3 Ladumismasina ülespanek
4.3.1 Hoiatusjuhised
4
4
4
4
4
HOIATUS
Järgige alati asjakohaseid õnnetuste vältimise eeskirju.
Ladumismasinat võivad seadistada ja kasutusse võtta ainult SIPLACE'i tehnikud.
Järgida tuleb asjakohaseid raskete esemete transportimist käsitlevaid ohutusees-
kirju.
HOIATUS
Vigastusoht montaažitööde tegemise ajal ladumismasina all!
Vigastusoht montaažitööde tegemise ajal ladumismasina all.
Kinnitage ladumismasin, kasutades sobivaid meetmeid. Kahveltõstukit ei tohi kasu-
tada ainukese toena.
HOIATUS
Vigastusoht montaažitööde ajal.
Vale asend tugiplatvormid montaaži ajal piirab pea kliirens ja võib põhjustada vigastusi.
Veenduge, et portaalid on paigutatud trükkplaadi konveieriala kohale.
HOIATUS
Ladumismasina kõrguse seadistamine!
Ladumismasina kõrguse seadmiseks on vaja kaht inimest:
– Vajalikud koostetööd lõpetab üks inimene
– Teine töötaja jälgib paigaldustööde ajal ülestõstetud ladumismasina stabiilsust.
HOIATUS
MULJUMISOHT
Jalgade muljumisoht ladumismasina transportimise ajal.
Kandke spetsiaalseid tugevdatud jalanõusid.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.3 Ladumismasina ülespanek
201
4.3.2 Ladumismasina tõstmine ja transportimine kahveltõstukiga
4

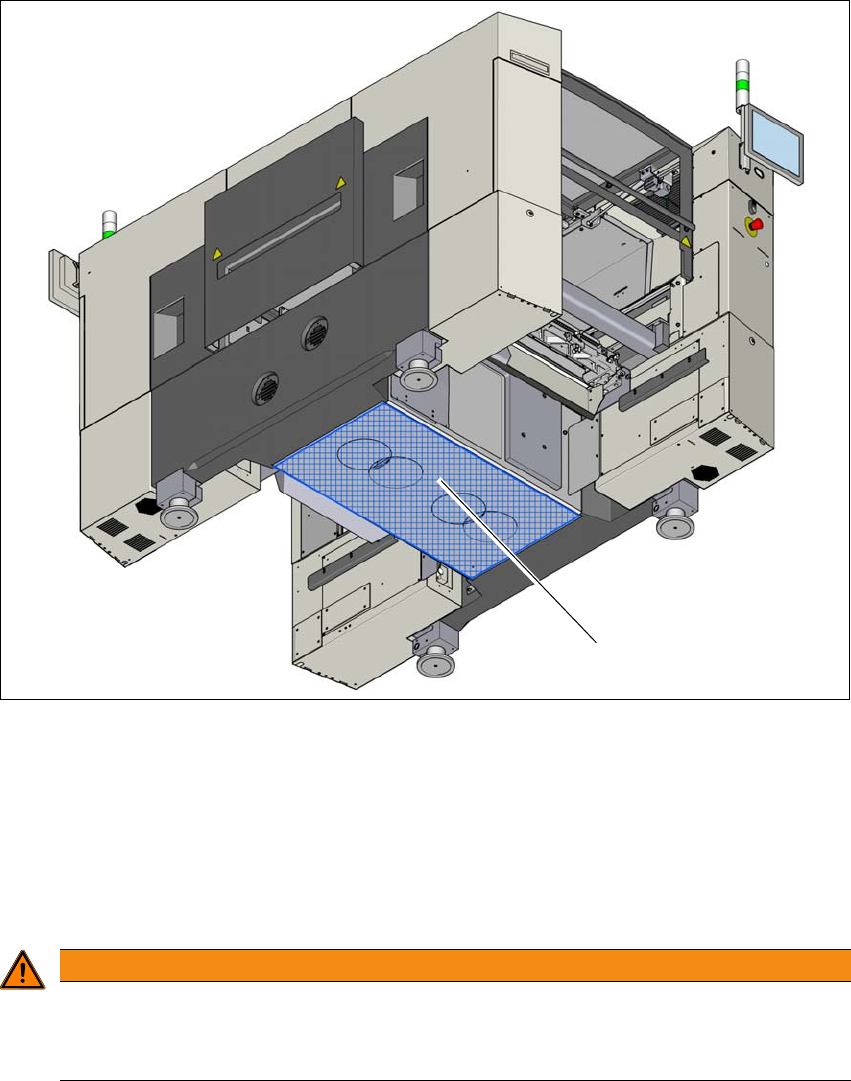

Jn 4.3 - 1 Kontaktpind - kahvlid asetsevad trükkplaadi transpordisuuna suhtes täisnurga all
(1) Toetuspind kahveltõstuki kahvlile
Positsioneerige kahveltõstuk trükkplaadikonveieri suhtes täisnurga alla ja avage niipalju
kahvlit, et ladumismasina toetuspinnad asetsevad ühtlaselt kahvli kohal.
Selleks, et vältida ladumismasinale pöördumatute vigastuste tekitamist, pöörake enne ladu-
mismasina tõstmist tähelepanu järgmistele hoiatustele:
4
HOIATUS
Kahvlite joondamine
– Kahvel peab olema trükkplaadikonveieri suhtes paralleelselt välja joondatud.
– Kahvel peab olema ladumismasina suhtes paralleelselt välja joondatud.
(1)
