Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.5 SIPLACE JTF-M 309 6.5 SIPLACE JTF-M T oot e nr 00166 671-xx SIPLACE JTF-M 6.5.1 Kirjeldus SIPLACE…
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.4 Waffle Pack Changer (WPC5/WPC6) Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
308
6.4.9.1 Ohutusfunktsioonid
AVARIISEISKAMISNUPP 6
Pärast AVARIISEISKAMISNUPU vajutamist seisatakse viivitamatult kogu süsteem, sh SIPLACE
SX ja Waffle Pack Changer. Pärast AVARIISEISKAMISNUPU vabastamist saab kogu süsteemi
SX-ladumismasina start-nuppu vajutades käivitada. Seejärel võib ladumist jätkata või selle kat-
kestada.
6
Kaitseuks 6
Kui avate kaitseluugi, siis peatub liikumine Waffle Packi vaheti tõsteteljel ja etteandeteljel. Kui luuk
suletakse, jätkab Waffle Packi vaheti tööd.
6
Seiskumatu moodul (ainult WPC6) 6
Waffle Tack Tray'd saab töö aja täita või masinast eemaldada püsikäitusmooduli klapi kaudu, ilma
SIPLACE SX-i seiskamata. Juhtimisnupp näitab, kas Waffle Packi kandik on seiskumatus moo-
dulis, kas seiskumatui moodul on tühi või kas Waffle Packi kandikut hetkel liigutatakse.
6
MÄRKUS
Jälgige, et kõik trükkplaadid oleks õiges asendis.
ETTEVAATUST!
Ärge avage Waffle Packi vaheti kaitseust, kui Waffle Packi vaheti võtab komponenti.
ETTEVAATUST!
Klapi avamine aktiveerib hädaseiskamise.
Kui talitlusnupp vilgub, siis liigub Waffle Packi kandik seiskumatu mooduli sees ning toi-
mingut ei ole veel lõpetatud. Klapi avamine aktiveerib hädaseiskamise.
Avage klapp ja oodake, kuni juhtnupp lõpetab vilkumise.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.5 SIPLACE JTF-M
309
6.5 SIPLACE JTF-M
Toote nr 00166671-xx SIPLACE JTF-M
6.5.1 Kirjeldus
SIPLACE JTF-S/JTF-M on automaatne ja kiire vaheti tavalistele JEDECi Waffel Packi kandiku-
tele. SIPLACE SX1/SX2 masinatele saab JTF-M kandikuetteandja paigaldada liikumatule lauale,
mitte komponendikärule. SIPLACE JTF-M hõivab liikumatul laual kindla radade pindala. Lineaar-
söötureid, Glue Feedereid või LDU-X saab kasutada vabadel radadel.
Sõltuvalt masina tüübist mahutab SIPLACE JTF-M vahetatavas kassetis kuni 18 õhukest või 14
paksu JEDEC Waffle Paki kandikut ja toob need vastavalt vajadusele. Ladumismasina saab see-
tõttu varustada eri komponenditüüpidega, millel on erinevad vahetusajad.
6
MÄRKUS
Üksikasjaliku kirjeldust vaadake
saksa- ja ingliskeelsest „JTF-M kasutusjuhendist“ [toote nr 00197453-xx]
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.5 SIPLACE JTF-M Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
310
6.5.2 Ülevaade
6

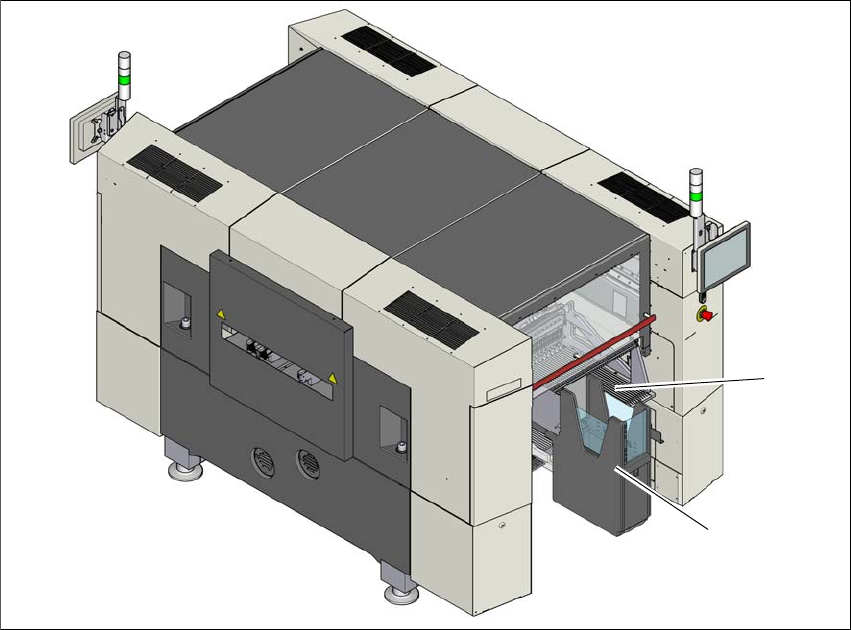

Jn 6.5 - 1 SIPLACE JTF-M masinal SIPLACE SX1/SX2
(1) Liikumatu komponendilaud
(2) JTF-M
(1)
(2)
