5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.9 Visuaalse kontrolli teostamine Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
256
5
Kontrollige mitmevärvilist olekunäidikut (pos 3 Jn 5.9 - 1, lk 255).
– Kui see põleb roheliselt, siis on sööturmoodul ooterežiimis.
– Oranž värvus tähendab hoiatust. LED-lambid süttivad vastavalt.
– Punaselt põlev olekunäidik tähendab väärtalitluse esinemist. LED-lambid süttivad vasta-
valt.
Smart Feederi käsitsemispaneeli LED- ja olekunäidikute loendi leiate jaotisest 5.11.1
lk
269
. 5
Kui olekunäidik on välja lülitunud, siis võib see olla põhjustatud järgmistest asjaoludest: 5
– Sööturmoodul puudub aktuaalsest seadistusest.
– Sööturmoodul on defektne.
– Sööturmooduli kasutamine pole lubatud (nt rõhulanguse tõttu).
5.9.2 Lintide õigeaegne pleissimine
5
5
5.9.3 Trükkplaaditugede kontrollimine
Kontrollige magnetiliste trükkplaaditugede asukohti tõstelaual:
– Veenduge, et trükkplaaditoed ei puutuks vastu trükkplaadi all olevaid komponente.
– Veenduge, et trükkplaaditoed ei puutuks vastu trükkplaadi konveieri paneele.
– Plaaditugede ohutu ja automaatse positsioneerimise tagamiseks soovitame kasutada li-
saseadet Smart Pin Support. Vt ka jaotist 6.15
lk 327.
ETTEVAATUST!
Probleemid kaanekile väljakandumisega.
Kui kaanekile kulub, võib see kaasa tuua probleeme kaanekile väljakandumisega.
MÄRKUS
Lintide hiline jätkamine
Lintide hiline jätkamine võib pikendada tööseisakuid
Pleissige lindid õigeaegselt, nii et sööturmoodulid komponentidest ei tühjeneks.
MÄRKUS
Lintide varajane jätkamine
Lintide varajane jätkamine võib põhjustada järgmist kui vana linti keritakse uuele poolile,
võib uus pool saada liiga täis. Lint libiseb maha ja põhjustab ummistuse. Tagajärjeks on
tõrked komponentide haaramisel ja pikad seisakuajad.
Jätkake linte õigel ajal, et vältida uute ja vanade lintide takerdumist
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.9 Visuaalse kontrolli teostamine
257
5.9.4 Lisalindipooli alus
5

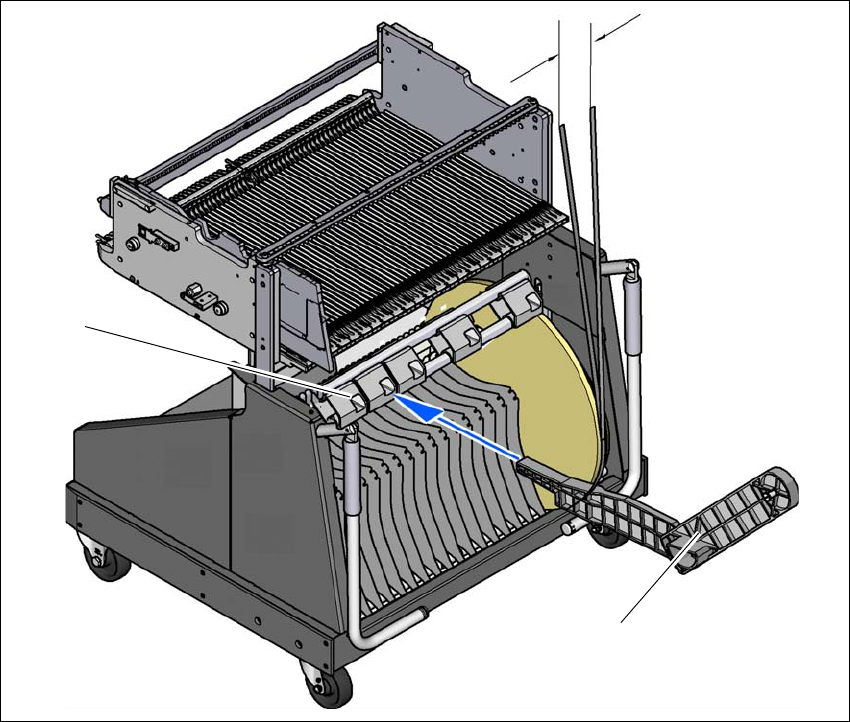

Jn 5.9 - 2 Lisalindipooli alus
(1) Lisalindipooli alus, toote nr 00141217-xx
(2) Toe kinnitusseadis
5
X-Seeria sööturmooduleid suudavad komponendilinte käidelda probleemideta, kui sööturmooduli
ja lindipoole vahemaa pole suurem kui 60 mm. Kui etteantud seadistuse puhul pole võimalik mak-
simaalselt lubatud astmest kinni pidada, siis soovitame kasutada täiendavat lindipoolihoidikut
(pos 1). Asetage kinnitus lihtsalt hoidikusse (osa 2) ja suruge, kuni vahemaa on väiksem kui mak-
simaalne lubatud väärtus 60 mm. Komponendikärul on kokku 5 hoidikut. Kõik lindipoolihoidikud
saavad võtta vastu 2 lindipooli, mis tähendab, et lindikarbi kohale on võimalik positsioneerida kuni
kümme 15" (381 mm) lindipooli.
Maks. 60 mm
(1)
(2)
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.9 Visuaalse kontrolli teostamine Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
258
5.9.5 Eraldusplaatide paigaldamine lindikonteinerisse
Eraldusplaatidel on erinevad servad ning neid saab lindikarpi asetada kahel viisil. Võllide ka-
sutamise korral asetseb eraldusplaat võllide väljalõigetega ülespoole (vt pos 4 Jn 5.9 - 3
).
Kui võlle ei kasutata, siis asetseb eraldusplaadi
ümardatud serv suunaga ülespoole (vt pos 5
Jn 5.9 - 3
).
Pange eraldusplaadid sisse nagu näidatud Jn 5.9 - 3 ning arvestage, et lindikarbi kõige väik-
sem jagamistegur on 2. See vähendab võimalust ladumisvigade tekkimiseks.
Kontrollige, kas eraldusplaatide asend vastab mõlema juhikurööpa asendile. Vastasel juhul
võivad eraldusplaadid nihkuda või painduda.
