6 Jaamapikendused Kasutusjuhend SIP LACE SX1/SX2 Edition V2 ja V3 6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.713.1 Välj aanne 12/2020 292 6  Asetage magasin trukikuulide le (pos 5 Jn 6.1 - 7 , lk 291 ).  V …

100%1 / 358
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.1 Imiotsakute vahetaja
291
6
6
Jn 6.1 - 7 Otsakuvahetaja mudelile C&P/CPP - magasini vahetamine
(1) Hoob magasini tõstmiseks
(2) Silindertihvt magasini ava jaoks
(3) vedrutihvt mikrolüliti vallandamiseks
(4) Liugurmehhanismi tihvt, nihutab lukustusplaati
(5) Plõkskinniti kuul
(6) Silindertihvt magasini pilu jaoks
(7) Asendi „salv lukustatud" lukustusplaat
HOIATUS
Tööpea kokkupõrkeoht väljaulatuva hoovaga.
Magasinist (pos 1 Jn 6.1 - 7) väljapoole ulatuv hoob võib põhjustada tööpea kokkupõrget.
Seetõttu veenduge, et hoovad ei ulatuks magasinist väljapoole.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
292
6
Asetage magasin trukikuulidele (pos 5 Jn 6.1 - 7, lk 291).
Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-
aegselt.
6.1.3.3 Asukoha tuvastamine
Igal otsakuvahetaja magasinil on kaks sümbolit asendi määramiseks.
6
Jn 6.1 - 8 Imiotsakute magasin: pesade numeratsioon, koordinaatmärgid asukoha ja nurga määramiseks
(1) Asendi „salv vabastatud" lukustusplaat
(2) Koordinaatmärgid asukoha määramiseks
MÄRKUS
6
Nihutage lukustusplaat asendisse "Magasin lukustatud".
Joondage enne sisestamist magasin välja nii, tsentreerimistihvtid (pos 2 ja 6 Jn 6.1
- 7, lk 291) libisevad tsentreerimisavadesse ja pikiavasse.
(1)
(2)
(2)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.1 Imiotsakute vahetaja
293
6.1.3.4 Imiotsakute vahetusmehhanism"rida 2" SIPLACE MultiStari jaoks
Toote nr 00519842-xx Imiotsakute vahetusmehhanism CPP reale 2 , SX
"Rida 2" imiotsakute vahetusmehhanismi võib paigaldada järgmistesse tsoonidesse:
SX-ladumismasin: Kohad 1 ja 2
Järelvarustuskomplekt sisaldab montaažikomplekti.
6

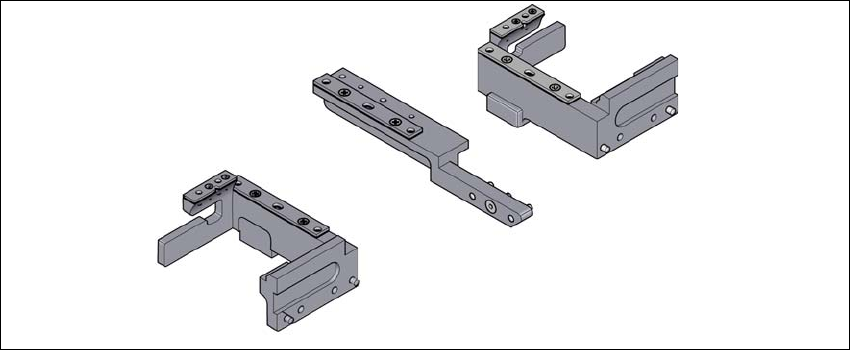

Jn 6.1 - 9 Montaažikomplekt "rida 2" imiotsakute vaheti jaoks
