00198668-02_UM_SX12-V3_ET.pdf - 第312页
6 Jaamapikendused Kasutusjuhend SIP LACE SX1/SX2 Edition V2 ja V3 6.5 SIPLACE JTF-M Alates tarkvaraversioonist SC.713.1 Väljaanne 1 2/2020 312 6.5.4 Mõõtmed koos seadmega JTF-M 6 Jn 6.5 - 2 SX-ladumismasina mõõtmed koos …
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.5 SIPLACE JTF-M
311
6.5.3 Tehnilised andmed
6
SIPLACE JTF-M
Laius
177 mm
Kõrgus
587 mm
JEDEC Waffle Pack kandiku tehnilised
andmed
Komponentide mahutavus
Waffle Packi kandik, õhuke 18 JEDEC Waffle Pack kandikut
Waffle Packi kandik, paks 14 JEDEC Waffle Pack kandikut
Waffle Packi kandiku vahetamisaeg
Pesad n kuni n+1 3.5 sekundit
Pesad 1 kuni 18 10 sekundit
Pesad 18 kuni 1 8.9 sekundit
Kassett
Mõõtmed u 330 x 150 x 230 mm
Max koormatavus 2,7 kg (150 g igaüks 18 pesale)
Pneumaatika
5,2 bar kuni 9 bar
Suruõhutarve
< 28,3 NL/min.
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.5 SIPLACE JTF-M Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
312
6.5.4 Mõõtmed koos seadmega JTF-M
6

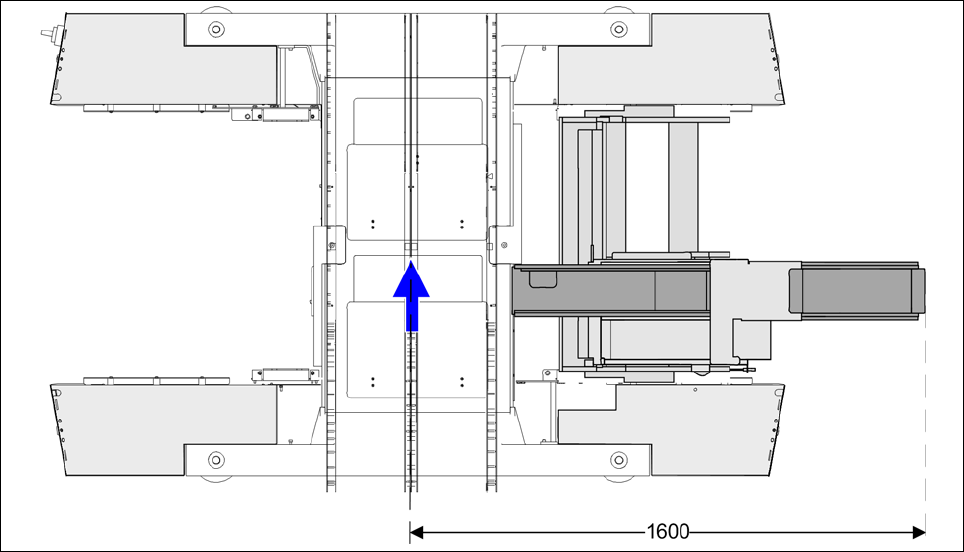

Jn 6.5 - 2 SX-ladumismasina mõõtmed koos seadmega JTF-M
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.6 Kandikuhoidik
313
6.6 Kandikuhoidik
Toote nr 00141286-xx Kandikuhoidik
Toote nr 00519840-xx Liinijuhiku kanal kandikuhoidikule
Kandikuhoidik võimaldab Waffle Pack Traydel komponendid kiirelt kättesaadavaks teha. Kui kan-
dikuhoidikut ei ole paigaldatud, võite kasutada 60 sööturi rada SX komponendilaual.
Kandikuhoidiku kasutamiseks SX komponendilaual tuleb ladumismasinale paigaldada modifit-
seeritud tühja lindi kanal.
Üksikasjalikku kirjeldust ja käitamisjuhiseid vaadake jaotisest „Montaažijuhend - käsitsi kan-
dik - SIPLACE SX1/SX2", toote nr 00196823-xx]
Kandikuhoidikut saab kasutada ainult koos vastava komponendilauaga ning selle COT-osa on
paigaldatud välimisse asendisse.
Eraldi asetatud JEDEC Waffle Pack kandikud või Waffle Pack salved võib kinnitada Waffle Pack
kandiku kandurile magnetite abil Kui paigaldatud on kaks JEDEC Waffle Pack kandikut, fikseerige
need lukustuse ja fiksaatorisiinidega.
Osad: Toote nr:
Magnet 00316593-xx
Lukustusvarras/paigaldussiin JEDEC salvedele 00372615-xx
ETTEVAATUST!
Kokkupõrgete vältimine
Komponendikäru sisse või välja liigutades jälgige, et kandikuhoidik ei oleks paigaldatud,
sest see võib kaasa tuua kokkupõrke tühja lindikanaliga ja imiotsakute vahetaja hoidiku-
ga.
Kandikuhoidiku saab lauale paigaldada alles siis, kui laud on sisse lükatud.
Eemaldage laua küljest kandikuhoidik enne laia välja vedamist.
