Kasutusjuhend SIPLACE SX1/SX2 E dition V2 ja V3 3 Tehnilised andm ed ja sõlmed Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.7 Ladumis pea 119 3.7.1.2 SIPLACE SpeedS tar (C&P20 P2) tehnilise d andmed SIPLAC…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.7 Ladumispea Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
118
3.7.1.1 Ülevaade
3
3

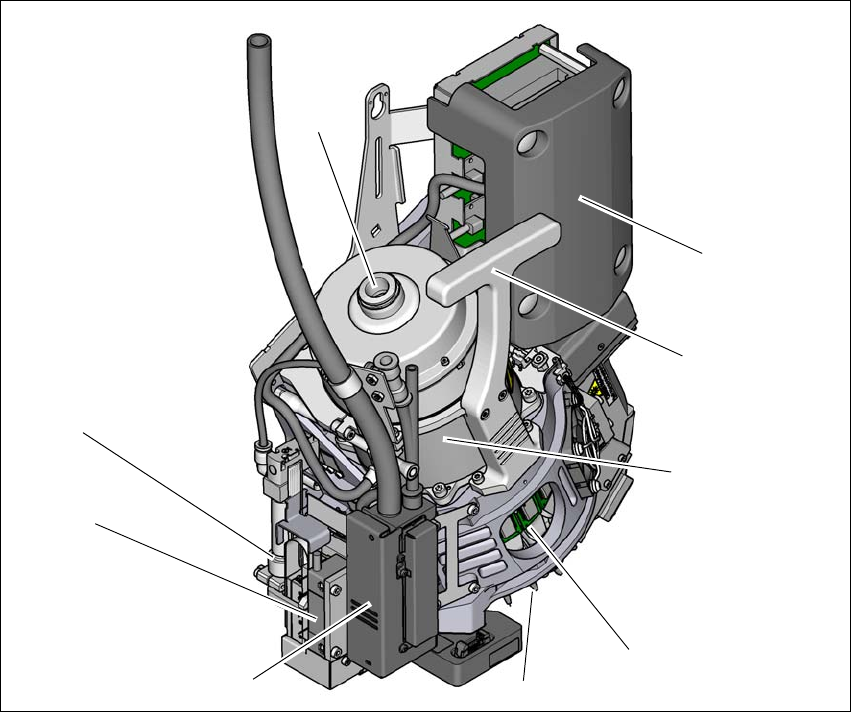

Jn 3.7 - 1 SIPLACE SpeedStar - ülevaade
(1) Vaakumpumba hoideahela ühendus
(2) "Vahejaoturi" plaat (katte all)
(3) Käepide
(4) Tähemootor
(5) DP-ajam
(6) Imiotsak
(7) Rõhureguleerimisventiil
(8) Z-mootor (lineaarmootor)
(9) Tagastussilinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 3.7 Ladumispea
119

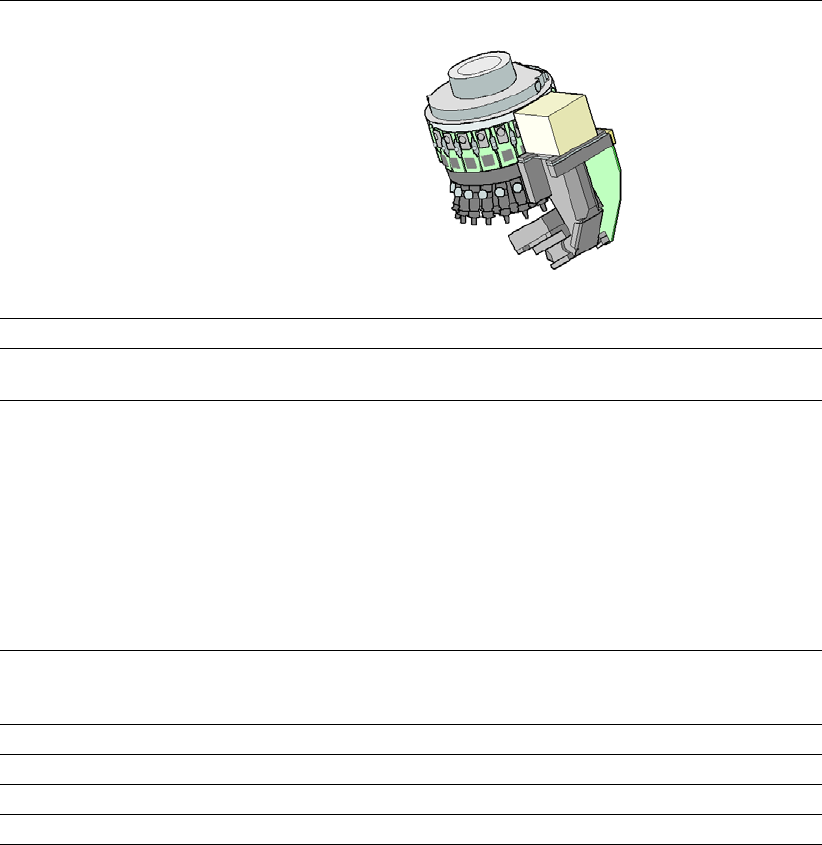

3.7.1.2 SIPLACE SpeedStar (C&P20 P2) tehnilised andmed
SIPLACE SpeedStar (C&P20 P2)
Komponendikaameraga, tüüp 48
Komponendisortiment
*a
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised
andmed, kliendispetsiifilised standardid, komponentide ladumistolerantsid ja komponendi tolerantsid.
0,12 mm x 0,12 mm (0201 meetersüsteem) kuni 2220, Melf,
SOT, SOD, Bare-Die, Flip-Chip
Komponentide omadused
Max kõrgus
Min viigusamm
Min viigulaius
Min viigulaba samm
Min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
4 mm
70 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
8,2 mm x 8,2 mm
1 g
Mahaasetamisjõud 1,3 N ± 0,5 N (vaikeväärtus)
0,5 N – 4,5 N
Puutevaba ladumine
Imiotsakute tüübid 40xx/60xx
X/Y-suunaline täpsus
*b
*)b Täpsusväärtused vastavad SIPLACE'i tarne- ja teenusemahtude tingimustele.
± 34 µm / 3σ
Nurktäpsus ± 0,5° / 3σ
Valgustustase 5
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
3.7 Ladumispea Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
120
3.7.2 SIPLACE SpeedStar C&P20 P mudelil SIPLACE SX1/SX2 V2
3
SIPLACE SX1/SX2 V2 kasutab tippladumisvõimsuse saavutamiseks SIPLACE SpeedStar
C&P20.
3
ETTEVAATUST!
Ladumispea vajutamiseks hoidke alati pidemest
Ladumispead tohib liigutada üksnes selle käsitsi vajutamisega vastu kaasasolevat pidet.
