1 Sissejuhatus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 1.3 Ladumismasina kirjeldus Alates tarkvaraversioonist SC.713.1 V äljaanne 12/2020 26 1.3.3 Ladumismasina seerianumber Masina seer ianumber o n kirjas masina …
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 1 Sissejuhatus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 1.3 Ladumismasina kirjeldus
25
Portaal Pead
1
C&P20 P CPP_L
CPP_H
a
Statsionaarse kaameraga
CPP_H
a
Ilma statsionaarse kaamera-
ta
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
Ilma statsionaarse kaamera-
ta
TH
b
CPP_H TH
b
*)a CPP kõrges paigaldusasendis, TH ja statsionaarne kaamera vajavad laua välimist asendit
*)b CPP koos statsionaarse kaameraga nõuab CPP-d kõrges paigaldusasendis ja laua välimist asendit
1 Sissejuhatus Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
1.3 Ladumismasina kirjeldus Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
26
1.3.3 Ladumismasina seerianumber
Masina seerianumber on kirjas masina raami sees, kohas 1.
1

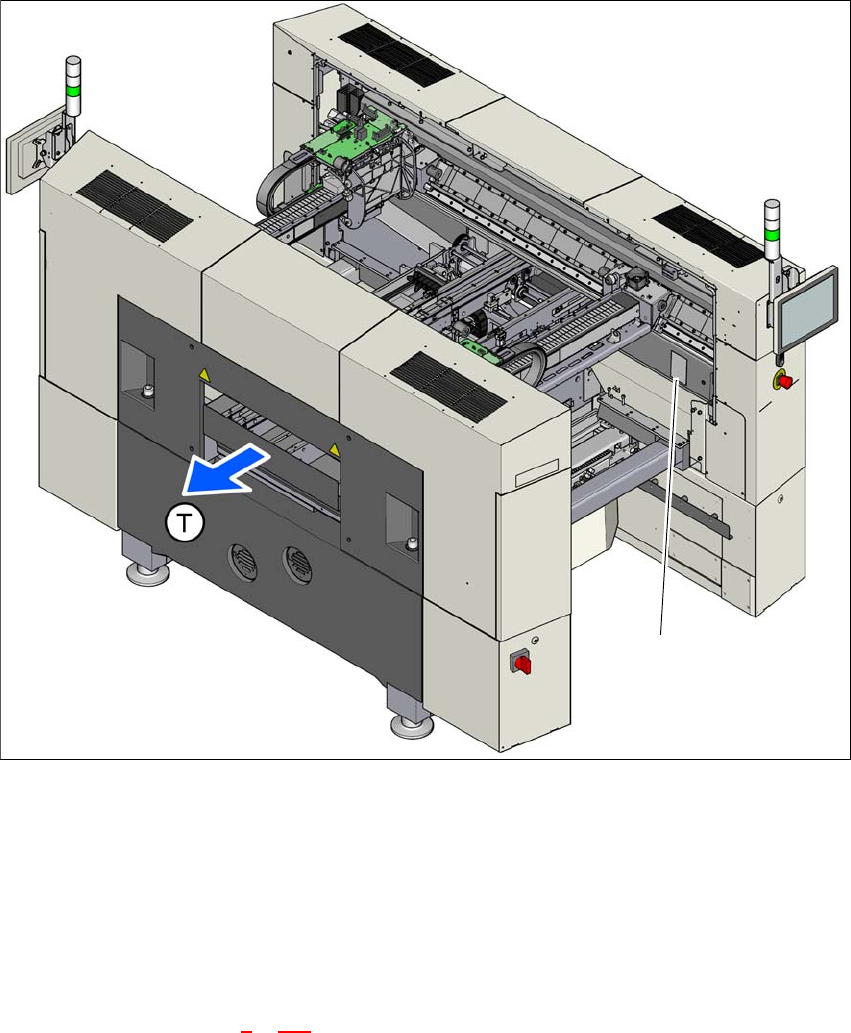

Jn 1.3 - 1 Seerianumbriga tüübisilid asukoht
(T) Liikumissuund
(1) Tüübisilt
1.3.4 EÜ vastavusdeklaratsioon
Selles juhendis kirjeldatav toode on kooskõlas EÜ vastavusdeklaratsioonis nimetatud nõuete ja
standarditega. Vt ka jaotist 8
lk 335.
(1)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 1 Sissejuhatus
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 1.3 Ladumismasina kirjeldus
27
1.3.5 Sihtotstarbekohane kasutamine
Seadet on lubatud kasutada ainult asjakohastes kataloogides ja tehnilistes kirjeldustes määratle-
tud rakendusteks, s.t SMD komponentide ladumiseks ning ühendada ainult ASM Assembly Sys-
tems GmbH & Co poolt soovitatud või tunnustatud muude tootjate seadmete ja komponentidega.
KG. Igasugune muu või sellest ulatuslikum kasutamine kehtib kui mitte sihtotstarbekohane.
Ebaõige kasutuse korral ei vastuta ASM Assembly Systems GmbH & Co. KG võimalike tekkinud
kahjude eest ega garanteeri komponentide laitmatut ning funktsionaalset talitlust.
Otstarbekohane kasutamine hõlmab ka kõigi kasutusjuhendis esitatud juhiste järgimist.
Toote laitmatu ja usaldusväärse talitlemise eelduseks on selle asjakohane transportimine, asjako-
hane ladustamine, ülespanek ning montaaž, samuti hoolikas käsitsemine ja korrashoid.
1.3.6 Mittesihtotstarbekohane kasutamine
Toote mitte sihtotstarbekohane kasutamine võib olla eluohtlik, põhjustada kehavigastusi ja teki-
tada materiaalseid kahjusid. Seetõttu on mitte sihtotstarbekohane kasutamine rangelt keelatud.
Ebaõige kasutuse korral ei vastutaASM Assembly Systems GmbH & Co. KG võimalike tekkinud
kahjude eest ega garanteeri komponentide laitmatut ning funktsionaalset talitlust.
Masina mitteotstarbekohane kasutamine hõlmab nt järgmisi juhte:
– Ladumismasina käitamine, kui ohutusseaded on desaktiveeritud või eemaldatud.
– Selliste komponentide ladumine, mis ei vasta ette nähtud spetsifiktsioonile.
– Tunnustamata komponendisööturi moodulite kasutamine.
– Tunnustamata tarvikute ja lisamoodulite kasutamine.
– Ladumismasina kasutamine vajaliku kvalifikatsioonita töötajate poolt.
– Ladumismasina kasutamine ilma käte kaitsepiirdeta (sööturi imitatsioon), kui kõikjal ei ole
sööturi mooduleid.
– Ladumismasinaid ja paigaldatud lisavarustust ühendavate elektrikaablite asukohad on eba-
selged.
– Kas järelpaigalduse ajal seisab komponendikäru kohal samaaegselt kaks või enam inimest.
– Katteplaatidel ja kaitsekatetel seisvad inimesed.
1.3.7 Müra
1
Max müra 75 dB(A)
