Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.9 SIPLACE Very High Force TwinStar (VHF TH)
319
6.9 SIPLACE Very High Force TwinStar (VHF TH)
Toote nr 00519986-xx VHF TwinStar, portaaliga
6.9.1 Kirjeldus
SIPLACE'i väga suure paigaldusjõuga TwinStar on standardse TwinStar täiustatud arendus.
SIPLACE'i väga suure paigaldusjõuga TwinStar sobib komplekssete ja suurte komponentide la-
dumiseks.
Üksikasjaliku kirjeldust vaadake jaotisest "Montaažijuhend - Tööpea konfigureerimiskomp-
lekt, VHF-tööpea", toote nr 00197270-xx]
6.9.2 Ülevaade
6
Jn 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Pick&Place-moodul 1 (P&P1)
(2) Pick&Place-moodul 2 (P&P2)
2
1
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.9 SIPLACE Very High Force TwinStar (VHF TH) Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
320
6.9.3 Tehnilised andmed
6
Muidu on SIPLACE TwinStari ja SIPLACE Very High Force TwinStari kõik tehnilised andmed
identsed (vt jaotist 3.7.6.1
, lk 137).
Programmeeritav paigaldusjõud
1,0 N - 15 N
2,0 N - 70 N
2,0 N - 100 N
*a
*)a SIPLACE Very High Force Twin Star (VHF TH) artiklinumbriga 03096701-03 ja OSC pakendiga
Max komponendi kõrgus
50 mm
*b
*)b Max komponendi kõrgus 50 mm saadaval tellimisel, Very High Force Pick&Place (VHF) korral kasutatakse
otsakutüüpi 508.
Max komponendikaal
160 g kuni max 300 g
*c
*)c Kuni 300 g komponentide käsitsemisel kasutage komponentide ja düüside massiinertsi mõõtmiseks ja mä-
ramiseks jaama funktsiooni. Arvutatud inertsiväärtused saab seejärel salvestada SIPLACE Pro Deski kom-
ponendiredaktoris ja düüsiredaktoris. Soovitus. 50 g ja raskemate komponentide inertsimomendi mõõtmise
funktsioon.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.10 Statsionaarsed kaamerad
321
6.10 Statsionaarsed kaamerad
6.10.1 Komponendikaamera, statsionaarne P&P, tüüp 25 GigE (FC kaamera)
Toote nr 03222727-xx Statsionaarne komponendikaamera digitaalne, tüüp 25 GigE
6

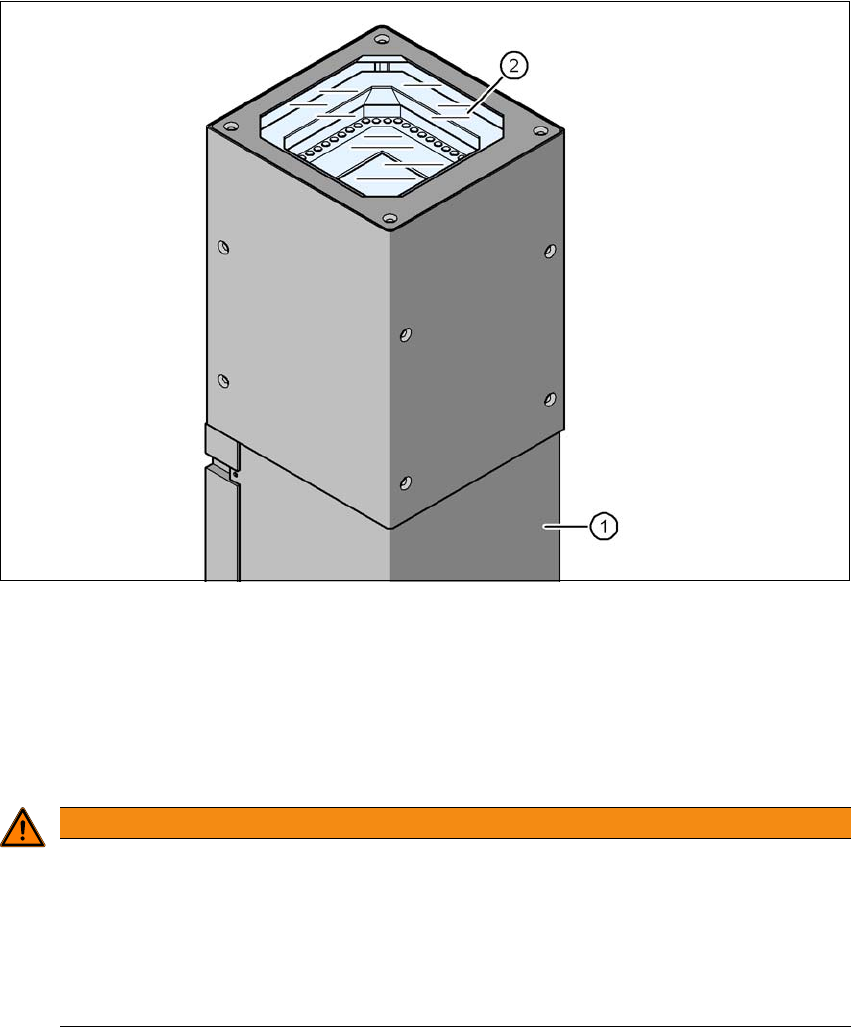

Jn 6.10 - 1 Komponendikaamera, statsionaarne P&P, tüüp 25 GigE (FC kaamera)
(1) Integreeritud kaamera ja võimendiga kaamerakere
(2) Klaasplaat - valgustus ja objektiivitasemed all
6.10.1.1 Ohutusjuhised
6
HOIATUS
Kokkupõrkeoht.
Tööpea TwinStari/VHF-i vahetamisel SpeedStari vastu põrkub SpeedStar kokku kaamera
korpusega.
Demonteerige TwinStari statsionaarne komponendikaamera.
Ladumispea laadimisel TwinStarist MultiStari paigaldatakse statsionaarne kompo-
nendikaamera alumisse asendisse.
