Hoolitsege piisava painderaadiuse eest. Juhtmeid ei tohi kokku murda.
Pigistage toitekaabli otstesse hülsid.
Ühendage L1,L2, L3, N ja PE toiteklemmidega X94 (nr 1) joon. 4.2 - 4 lk 195. Jälgige, et
ühendusklemmid ei saaks juhtme sisestamisel kahjustada.
4
Keerake kaablikinnitus käega kinni (nr 2) joon. 4.2 - 4 lk 195.
Jälgige, et juhtmed ja kaablid ei hõõrduks ega jääks kuskile kinni. Vajaduse korral fikseerige
kaablid kaabliköidistega kohale.
4.2.3.5 Toiteühendus KOOS toitepistikuga (konfiguratsioon 2)
Ladumismasinaga on kaasas umbes 5 m toitekaabel KOOS CEE pistikuga, punane 16 A (vasta-
valt standardile IEC 60309).
4
4

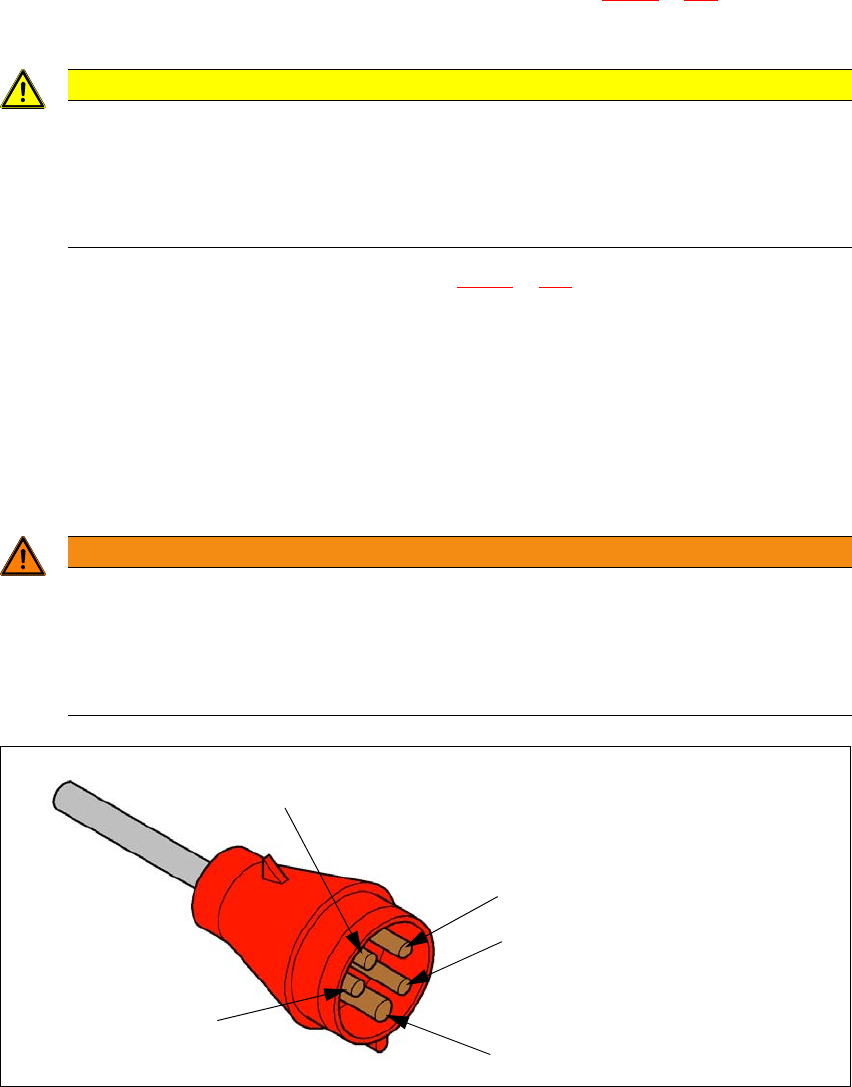

Jn 4.2 - 5 CEE-pistiku tähistus
ETTEVAATUST!
Pöörake tähelepanu õigele faasijärjestusele!
Pöörake tähelepanu õigele faasijärjestusele. Vale faasijärjestus võib kaasa tuua tõrkeid
ning põhjustada vaakumpumbal kahjustusi! Kontrollige, kas vaakumpumba (-pumpade)
töösuund on ladumismasina tööle panemisel õige.
Kontrollige, kas ladumismasina PE-ühendus toimib õigesti.
HOIATUS
Toitekaabli tohib ühendada ainult kvalifitseeritud elektrik.
Toitekaabli tohib ühendada ainult kvalifitseeritud elektrik. Kvalifitseeritud elektrik on isik,
kellel on asjakohane kutsekvalifikatsioon, teadmised ja kogemused, ning kes tunneb
elektripingega seotud ohte ja oskab nende ohtude teket vältida.
Kehtib selle riigi seadusandlus, kus ladumismasinat kasutatakse.
PE
L1
L2
L3
N
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 4 Ülesseadmine ja käikuvõtmine
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 4.2 Infrastruktuur masina paigalduskohas
197
4.2.3.6 Toiteühendus ILMA toitekaablita (konfiguratsioon 3)
Ladumismasinaga on kaasas umbes 5 m toitekaabel ILMA pistikuta.
4
4
Jn 4.2 - 6 Toitekaabli juhtmete kirjeldus
HOIATUS
Toitekaabli tohib ühendada ainult kvalifitseeritud elektrik.
Toitekaabli tohib ühendada ainult kvalifitseeritud elektrik. Kvalifitseeritud elektrik on isik,
kellel on asjakohane kutsekvalifikatsioon, teadmised ja kogemused, ning kes tunneb
elektripingega seotud ohte ja oskab nende ohtude teket vältida.
Kehtib selle riigi seadusandlus, kus ladumismasinat kasutatakse.
1 = (L1): pöördvoolufaas
2 = (L2): pöördvoolufaas
3 = (L3): pöördvoolufaas
4 = (N): neutraaljuht
roheline/kollane = (PE): juht
4 Ülesseadmine ja käikuvõtmine Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
4.2 Infrastruktuur masina paigalduskohas Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
198
4.2.3.7 Mikrokaitsmete ülevaade
4

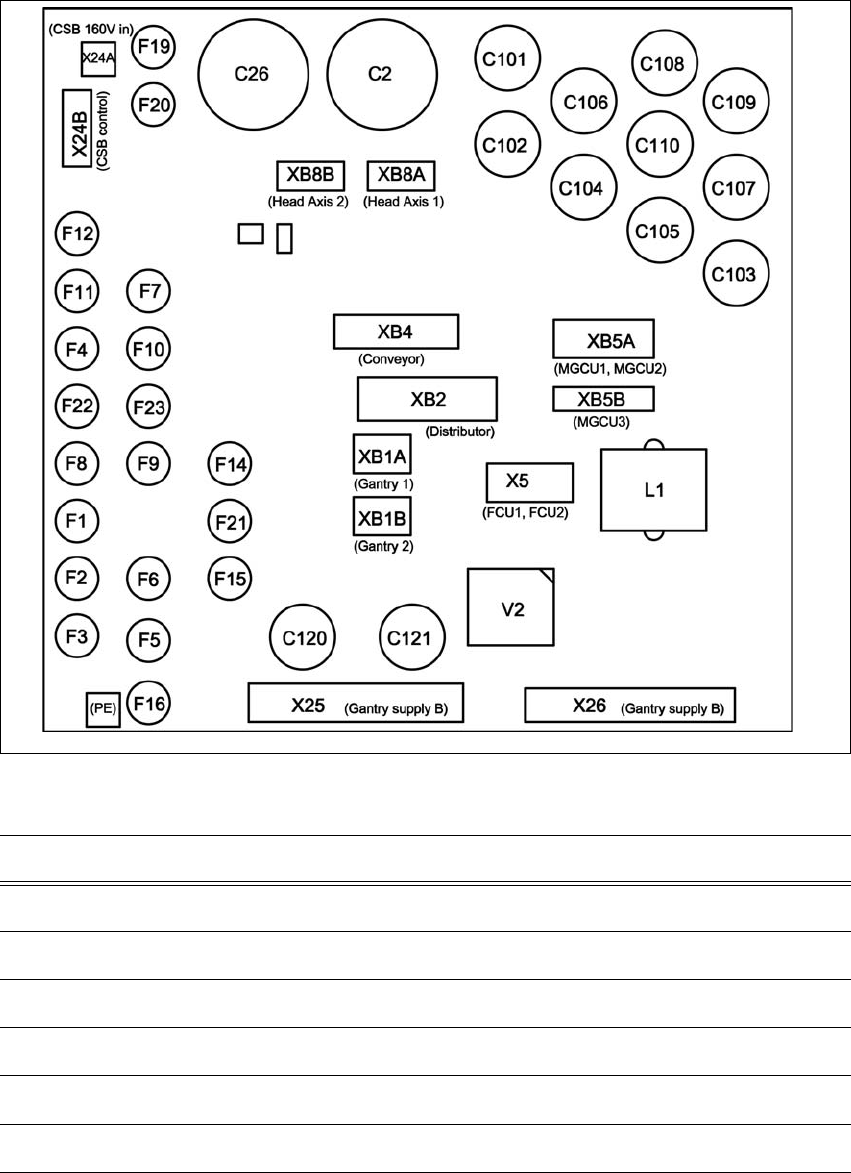

Jn 4.2 - 7 Mikrokaitsmete ülevaade
4
Kaitse komponendid Elekter [A] Pinge [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Jagaja/toite viga 6,3 24
F5 Jaama arvuti 6,3 27
F6 Lisavarustuse arvuti 6,3 27
