5.2.2 SIPLACE SX1/SX2 V2 ülevaade
5

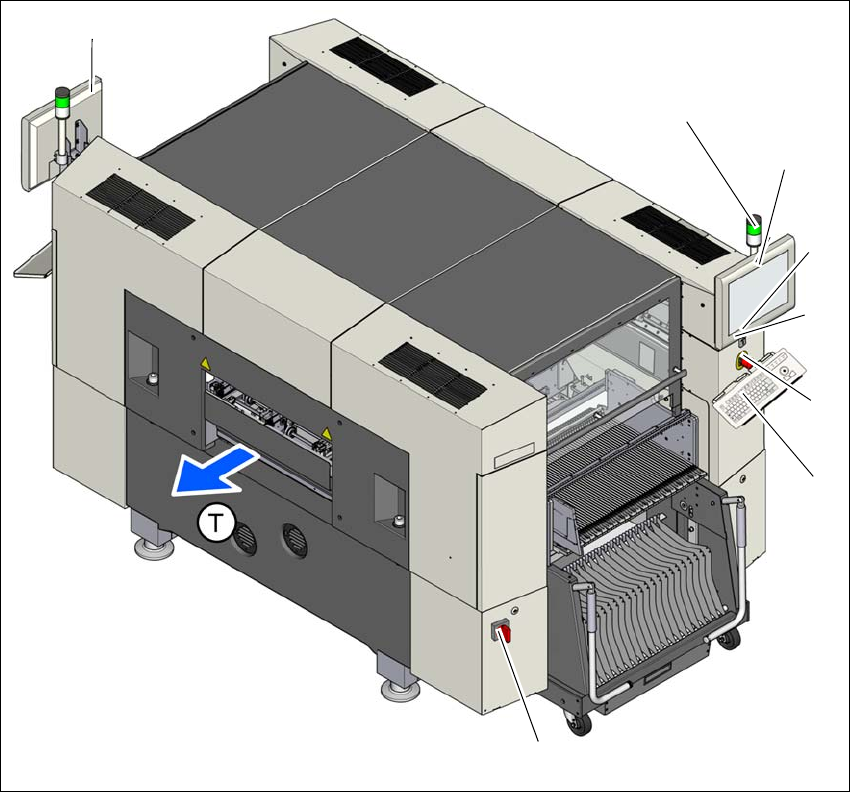

Jn 5.2 - 2 SIPLACE SX1/SX2 V2 juhtelemendid ja näidikud
5
(1) Pealüliti (5) Stopp-nupp (must)
(2) Start-nupp (valge) (6) LCD-puuteekraan
(3) AVARIISEISKAMISNUPP (7) Signaalheliga indikaatortuled
(4) Klaviatuur (T) Trükkplaatide liikumissuund
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
5 Tööd ladumismasinal Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
5.2 Juhtseadised ja näidikud Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
230
5.2.3 Ladumismasina juhtpaneelil olevad juhtelemendid
Kõik juhtseadmed on kättesaadavad 1,40 m pikkusele inimesele.
Pealüliti 5
Pealülitit kasutatakse ladumismasina toite sisse- ja väljalülitamiseks.
Stopp-nupp (must) 5
Selle musta nupuga peatatakse ladumismasinal ladumine.
Start-nupp (valge) 5
See valge nupp käivitab ladumismasina pärast selle sisselülitamist või pärast tõrke kõrvaldamist.
AVARIISEISKAMISNUPP 5
Avariiseiskamisnupp lukustub pärast allavajutamist sisselülitatud asendisse. Portaali telgede,
komponendikärude, konveierite ja lindilõikurite toitevool lülitatakse välja ning vähendatakse ladu-
mispeade tähtede telgedele antavat pinget. Nupu vabastamiseks tuleb seda pöörata.
Mitmepuuteline monitor (SIPLACE SX1/SX2 V3) 5
Ladumismasina kummaldi küljel on ülitundliku pinnaga mitmepuuteline lameekraan (tuvastab
mitme sõrme liikumisi). Ekraaniklaviatuuri saab kuvada jaama tarkvara abil.
LCD-monitor (SIPLACE SX1/SX2 V2) 5
Ladumismasina mõlemal küljel asub üks puutetundliku pinnaga (puuteekraan) LCD-lameekraan.
Klaviatuur (SIPLACE SX1/SX2 V2) 5
Klaviatuur asub monitori all.
5
OHTLIK
Eluohtlik pinge.
Mõned ladumismasina sees olevad osad on eluohtlikult pingestatud - seda isegi siis, kui
pealüliti on välja lülitatud.
ETTEVAATUST!
Monitori ja klaviatuuri äralöömise oht!
Komponendikäruga töötamisel on oht kokku põrgata monitori ja klaviatuuriga.
Pöörake monitor ja klaviatuur täielikult küljele.
Ärge pange oma pead monitori ja klaviatuuri alla.
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 5 Tööd ladumismasinal
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 5.3 SIPLACE-liini sisselülitamine
231
Helisignaaliga märgulamp 5
Märgulampide värvide järjekorda saab muuta:
– Kahevärviline: valge - roheline.
– Kolmevärviline: punane - kollane - roheline
Need lambid näitavad ladumismasina tööolekuid ja talitlushäireid. Vt lisaks
Jaotis 5.7 lk 248.
5.3 SIPLACE-liini sisselülitamine
5.3.1 Programmi SIPLACE Pro Line Control GUI käivitamine
Käivitage liiniarvutis programm SIPLACE Pro Line Control GUI
Windowsi startmenüü kaudu:
Start --> Programs --> SIPLACE Pro --> LCGUI
või
desktopil oleva ikooniga .
Sisestage kasutaja andmed.
Süsteem võtab nüüd ühendust SIPLACE Pro serveriga ja avab kasutajaliidese.
5.3.2 Mida tuleb enne jaamade sisselülitamist jälgida
5
Kontrollige, kas jaamad on elektri- ja suruõhutoite külge ühendatud.
Teostage jaamadel visuaalne kontrollimine. Tehke kindlaks, et portaalide liikumispiirkonda-
des ei esine takistusi.
Tehke kindlaks, et kõigi tööpeade Z-teljed paiknevad kõige ülemistes lõppasendites.
Lisavarustusse kuuluva Waffle Packi vahetiga: Enne ladumismasina sisselülitamist lülitage
alati sisse Waffle Packi vaheti.
5.3.3 Jaama sisselülitamine ja jaamatarkvara kasutajaliidese käivitamine
5
Lülitage jaam pealülitist sisse.
ETTEVAATUST!
Viige palun enne jaamade sisselülitamist läbi järgmised töösammud.
ETTEVAATUST!
Sideprobleemid jaamade sisselülitamise ajal.
Jaama varajane sisselülitamisest võib kaasa tuua sideprobleeme.
Lülitage jaam sisse alles siis, kui SIPLACE Pro arvuti monitorile kuvatakse "Desktop",
