6 Jaamapikendused Kasutusjuhend SIP LACE SX1/SX2 Edition V2 ja V3 6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.713.1 Välj aanne 12/2020 286 6.1.2 Imiot sakute vahetusmehhanis m SIPLACE MultiSt ar CPP jaoks 6.1.…
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.1 Imiotsakute vahetaja
285
6.1.1.3 SIPLACE SpeedStari imiotsakute vahetusmehhanismi asukoht
6
Jn 6.1 - 2 SIPLACE SpeedStari imiotsakute vahetusmehhanismi asukoht - näide
(1) Komponendikäru sisemises positsioonis
(NC) Imiotsakute vahetaja
(PA) Ladumisala
(1)
(1)
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020
286
6.1.2 Imiotsakute vahetusmehhanism SIPLACE MultiStar CPP jaoks
6.1.2.1 4 magasiniga imiotsakuvahetaja
Toote nr 03147925-xx Imiotsakuvahetaja mudelile CPx, lühike
Toote nr 03135469-xx Imiotsakumagasin 20xx koos 20 garaažiga
Toote nr 03065782-xx Imiotsakumagasin 28xx koos 9 garaažiga
Toote nr 03226630-01 Otsakumagasin 20xx koos 20 garaaži ja 3 klaaskiudpliiatsiga
6

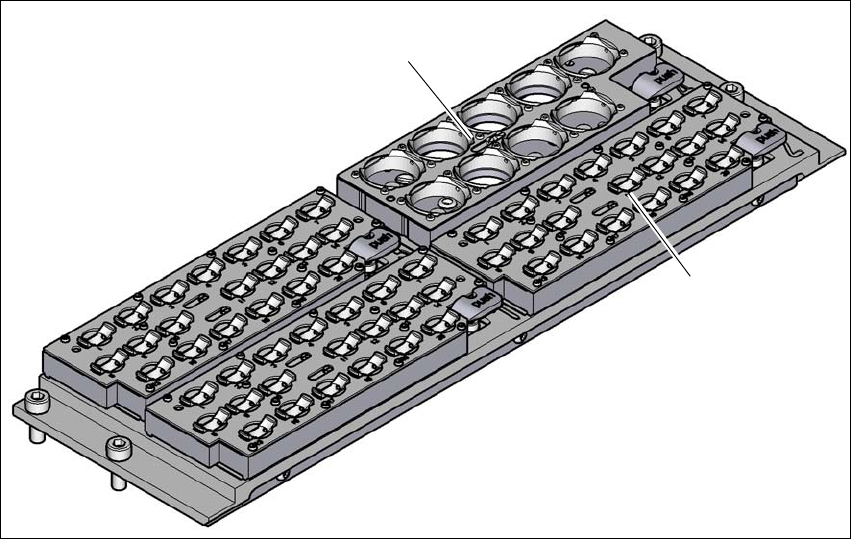

Jn 6.1 - 3 Imiotsakute vahetusmehhanism 4 magasiniga SIPLACE MultiStari korral
(1) Imiotsakumagasin 20xx-imiotsakute jaoks
(2) Imiotsakumagasin 28xx-imiotsakute jaoks
(1)
(2)
Kasutusjuhend SIPLACE SX1/SX2 Edition V2 ja V3 6 Jaamapikendused
Alates tarkvaraversioonist SC.713.1 Väljaanne 12/2020 6.1 Imiotsakute vahetaja
287
6.1.2.2 20 garaažiga imiotsakumagasin 20xx imiotsakute jaoks
6
Jn 6.1 - 4 Imiotsakumagasin 20 garaažiga 20xx imiotsakute jaoks - lukustusplaat avatud
(1) 20 garaaži 20xx imiotsakute jaoks
(2) Koordinaatmärgid (nähtavad ainult avatud lukustusplaadiga)
(2)
(1)
(2)
